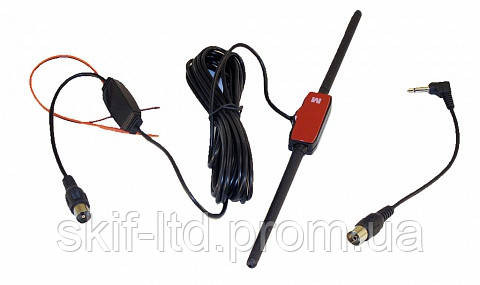

Цифровая TV антенна ОРИОН А-75

ТЕЛЕВИЗИОННАЯ, ЦИФРОВАЯ АНТЕННА НПП ОРИОН А-75
Монтаж антенны производится на лобовое стекло или заднее. В комплекте имеются переходники TV/mini jack 3.5 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





Частота
МВ/VHF-H: 170-230 МГц



ДМВ/UHF: 470-860 МГц


Усиление
15-20 дБ


Питание
12В (5В)


Ток потребления
31 мА


Антенные разъёмы
TV/mini jack 3.5 мм


Длина шнура
5 м













ПОРЯДОК УСТАНОВКИ АНТЕННЫ


1. Выключите электрооборудование автомобиля.
2. Обезжирьте место крепления антенны на стекле спиртом или ацетоном.
3. Отделив бумагу, защищающую липкий слой, прикрепите корпус антенны к лобовому стеклу автомобилю параллельно кромкам. Для лучшего приема радиостанций желательно, чтобы радиоприемные антенны находились на расстоянии не менее 5 см от краев лобового стекла.
4. Проложите антенный кабель и провод питания под резиновым уплотнителем вокруг лобового стекла и подведите его к месту подключения в автомагнитоле.
5. Подключите провод «+» питания (красный провод с резистором в трубке) к проводу автомагнитолы или ТВ-приемника, который предназначен для питания антенн. Если такого провода в магнитоле нет, допускается подключение провода к цепи бортовой сети автомобиля +12В, защищенной предохранителем, возможно ближе к приемнику. Если ТВ-приемник имеет вход питания +5В, то отрежьте резистор в трубке и подключите красный провод к выходу питания. Черный провод подключите к земле, возможно ближе к приемнику.
6. Вставьте ТВ разъем во входное гнездо телевизора или используйте переходник наmini jack 3,5 мм, в зависимости от типа телевизионного гнезда в телевизоре.
