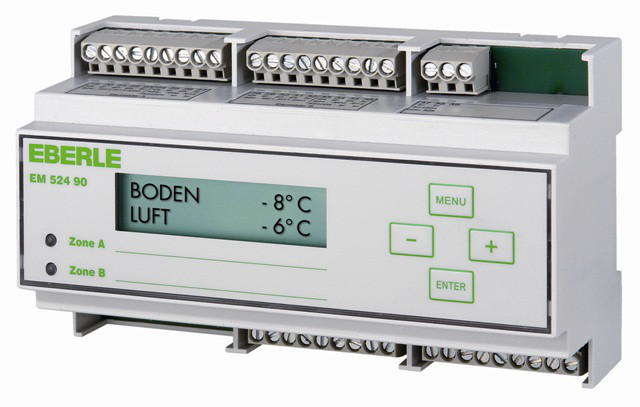

Метеостанция Eberle EM 524 90

Метеостанция ЕМ 524 90 - двойное устройство. Терморегулятор комбинирует
функцию двух регуляторов ЕМ 524 89 в одном приборе.
Устройство соответствует регулятору EM 524 89.
Основные отличия:
- двойной набор датчиков для температуры и влажности;
- два отдельных выходных реле;
Функциональность устройства – терморегулятор разбит на две зоны А и В.
Датчики управления подсоединяются к группе клемм:
зона «А» - клеммы: 19…27;
зона «В» - клеммы: 28…36.
Нагрузка (реле управления) подключаются через контакты реле:
зона «А» – клеммы: 14-15;
зона «В» - клеммы 17-18.
Функциональность обеих зон целиком независимы друг от друга, датчики
управления могут быть использованы для каждой из зон независимо друг от друга в
любой комбинации, которой вы желаете.
Обе зоны могут быть запрограммированы независимо различными путями,
используя меню.
Два ВЕДУЩИХ диода на передней панели указывают в каком из меню вы
находитесь в настоящий момент.
Терморегулятор предназначен для автоматического управления системой
электрического кабельного обогрева водосточных желобов, труб, открытых
площадок и ступенек.
В отличие от ручного управления (включение зависит от наличия осадков),
нагрев будет включен при вхождении температуры воздуха в
запрограммированный предел (+10…. - 20°С) при наличии осадков т.е. снег,
лед или мокрый снег, и будет выключен после стапливания осадков.
Это гарантирует сбережения энергии до 80%
Технические характеристики
Производитель: Eberle
Страна производитель: Германия
Марка EM 524 90
Каталожный номер 0524 90 144 100
Напряжение питания: AC 230 V ±10 %, 50/60 Hz
Потребляемая мощность: ≤ 25 VA
Температура хранения: –20 … + 70 °C (–4 … 158 °F)
Значения диапазонов регулирования
Нижняя температура –5 ... –20 °C (3 … –4 °F)
Верхняя температура: 0 °C … +6 °C
Влажность: от 1 до 8 и Выкл.
Дополнительный обогрев: от 10 до 120 мин. и Выкл.
Обогрев: Автоматический и Постоянный
Язык:German, English, French, Finnish, Swedish,Czech,Dutch, Hungarian, Turkish and Polish
Выходы
Подогрев Вкл/Выкл: 2 реле, один замыкающийся контакт для каждой зоны
Коммут. способность: AC 250 V, 16 A cos ϕ= 1; 4 A cosϕ = 0.6
Авария Вкл/Выкл.: Один перемыкающийся контакт
Коммут. способность Аварийное реле: AC 250 V, 2 A cosϕ = 1; 0.8 A cosϕ = 0.6
Датчики
Датчик льда и снега: Type ESF 524 001
Датчик влажности: Type ESD 524 003
Датчик температуры и влажности: TFF 524 002
Датчик температуры воздуха: TFD 524 004
Класс защиты: II с
Общие данные
Соответствие: DIN EN 60 730 T. 1 and T. 2-9 -12.2005
Клас защиты: II достигается путем соблюдения соответствующих мер установки
Тип защиты: IP 20 EN 60 529
Ударопрочность: соответсвует VBG 4
Номинальное напряжение: 250 V
Размеры: 159 x 90 x 58 mm
Материал корпуса: PC; UL94-V0
Вес: Без датчиков и упаковки 780 g
