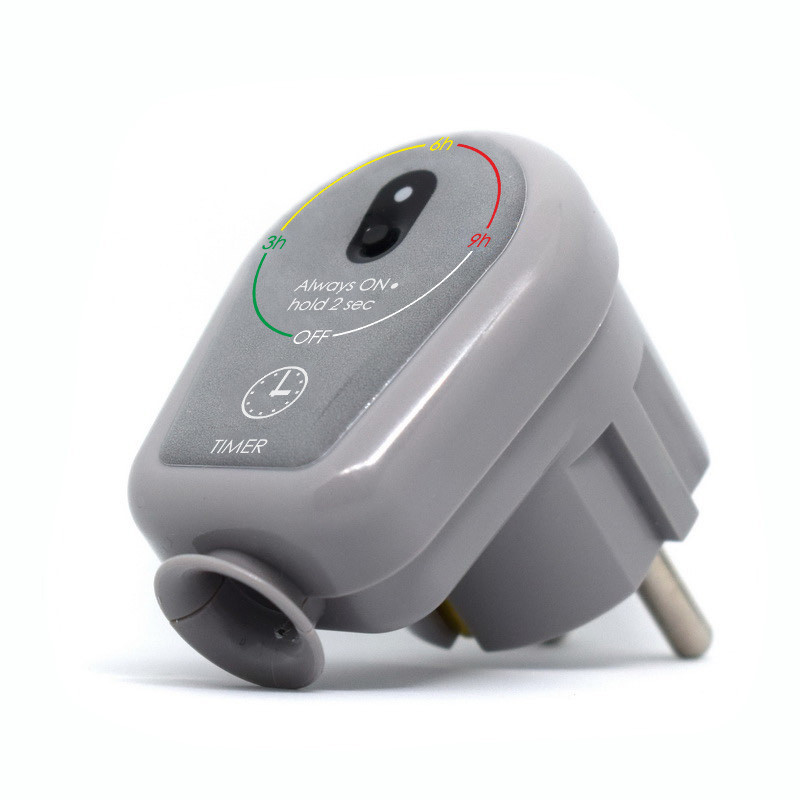

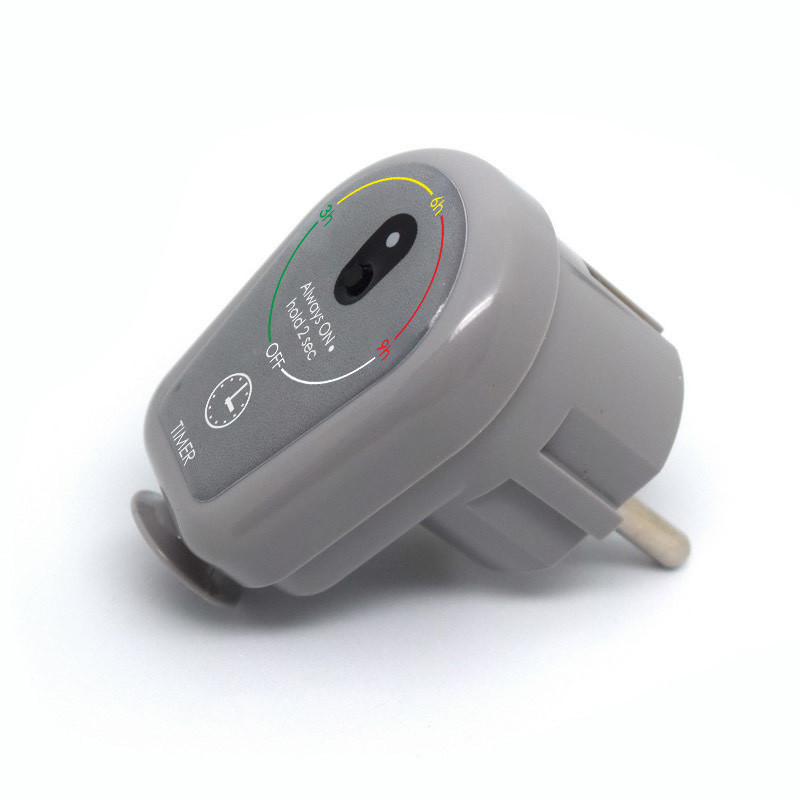

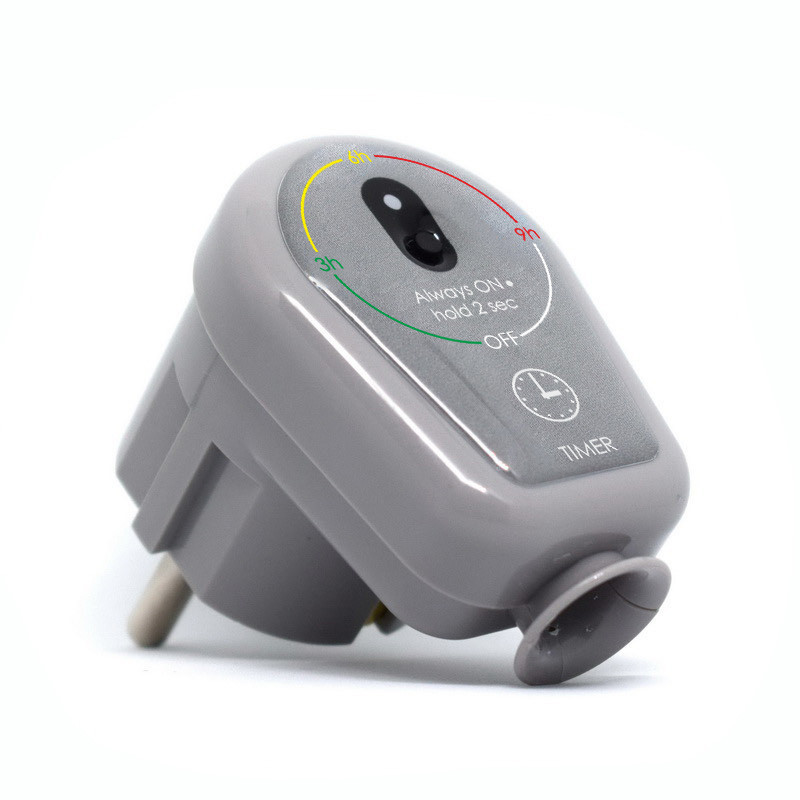

Таймер розеточный модель EF16h (серый)

«Таймер розеточный модель EF16h» – это компактный универсальный одноканальный электронный микропроцессорный таймер, встроенный в корпус вилки, предназначенный для эффективного и удобного управления временем работы электрического нагревательного прибора мощностью до 400 Вт включно. Подключается непосредственно к нагревательному еременту прибора.
Электронная схема регулятора-таймера надежная, безопасная и экологичная – электронный ключ выполнен на симисторе, без контактных реле, электролитических конденсаторов и других элементов с коротким сроком службы, применяется высокотемпературная экологичная пайка без свинца. Плата имеет предохранители от короткого замыкания на обоих контактах, имеет защиту от перенапряжения до 380 В и кратковременных выбросов высокого напряжения.
Алгоритмы работы таймера задаются микроконтроллером. Благодаря промежуточному исполнению кода достигается эффективное управление симистором — изделие не дает никаких электромагнитных помех в сеть.
Изделие подключается к электрическому прибору вместо штатной штепсельной вилки.

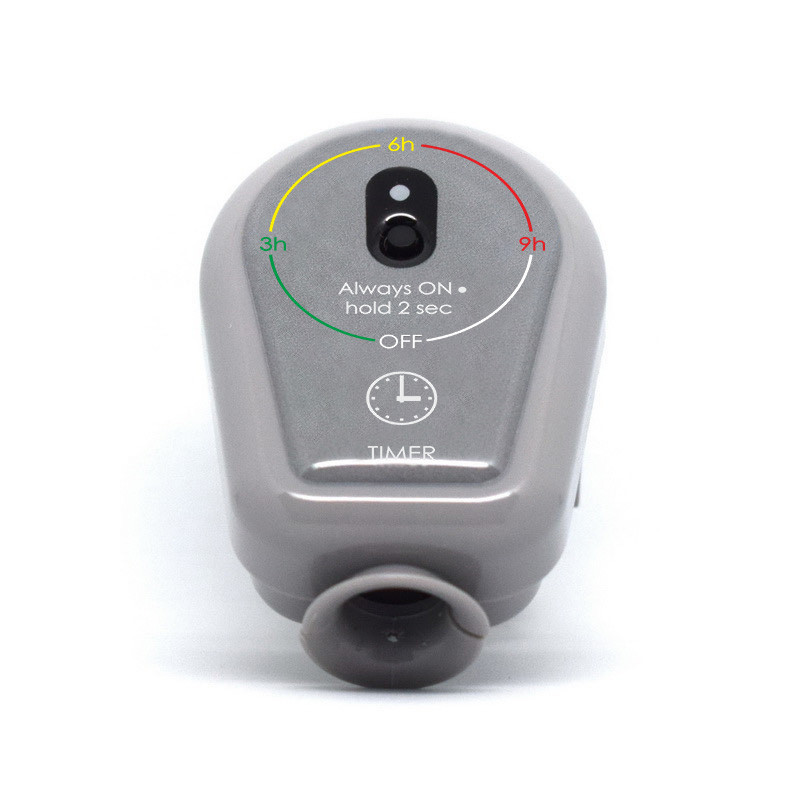

Пользование изделием удобное и простое. Регулятор-таймер оснащен одной мультифункциональной кнопкой для управления и одним светодиодным индикатором для отображения режимов работы.
Основные режимы работы (1, 2, 3 и 4) переключаются друг за другом по кругу кратковременным нажатием кнопки. Дополнительный режим (5) включается долгим нажатием кнопки >2с.

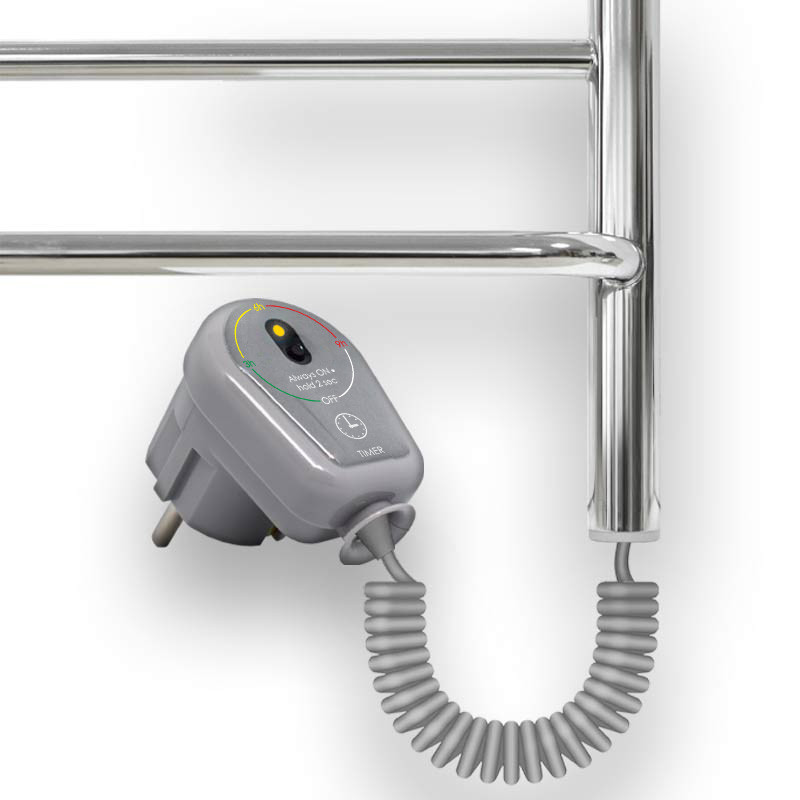

Таймер EF16h для полотенцесушителя имеет 5 режимов:
Отключено. Питание на прибор не подается. Индикатор не светится.
Режим 3h. Таймер на 3 години. Прибор включается на 3 часа, после чего автоматически выключается. Индикатор кратковременно загорается 1 раз в 2с.
Режим 6h. Таймер на 6 години. Прибор включается на 6 часов, после чего автоматически выключается. Индикатор плавно загорается/гаснет с периодом 2с.
Режим 9h. Таймер на 9 години. Прибор включается на 9 часов, после чего автоматически выключается. Индикатор светится постоянно.
Режим «Включен постоянно». Без ограничений времени. Включается длинным нажатием кнопки >2c. Прибор работает постоянно, без ограничений времени. Индикатор равномерно мигает 1 раз в секунду.
ВНИМАНИЕ! Пользователь может выбрать одну из двух доступных опций дополнительного режима 5: «Включено постоянно» или «Таймер на 1 час». Для смены опции нужно зажать кнопку на >2c, вынуть и сразу вставить вилку в розетку. Одна вспышка индикатора показывает, что включена функция «Включено постоянно», две вспышки индикатора – включена функция «Таймер на 1 час».
Обратите внимание.
Таймер разеточный ERAFLYME нужно подключать направления к гречному элементу изделий (допускается подключение через механическую кнопку вкл / викл).
Подключение к штатной схемы управления прибора не гарантирует корректную работу терморегулятора ERAFLYME.
