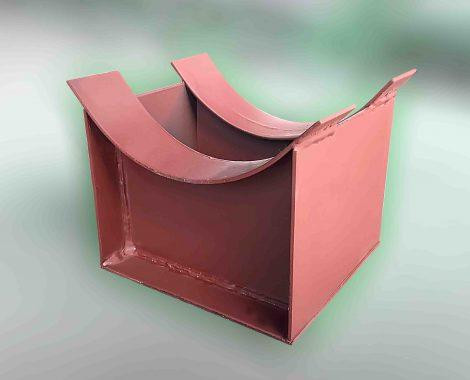

Изготовление стальных опор трубопроводов по ГОСТ, ОСТ, серийные

ООО "Метал Импорт" производит опоры трубопровода, являющиеся важной частью системы трубопровода. Опоры под трубопроводы позволяют перемещать трубопровод в продольном направлении, а также служат для их фиксации и уменьшения истирания. Мы изготавливаем различные опоры трубопровода, предназначенные для
газопроводов;
нефтепроводов;
трубопроводов ТЭС и АЭС;
инженерных коммуникаций ЖКХ;
промышленных предприятий и др.
Опоры применимы в самых разных отраслях и подбираются исходя из своего дальнейшего предназначения. Опоры трубопроводов позволяют перевести осевые, поперечные, вертикальные нагрузки, а также крутящиеся моменты на грунт или на несущие конструкции.
Наше производство производит опоры трубопровода по большинству существующих стандартов, а также по индивидуальным чертежам заказчика из обычных сталей или для «северного исполнения» из стали 09Г2С.
В зависимости от назначения и устройства все опорные конструкции относятся либо к подвижным, либо к неподвижным опорам.
Подвижные опоры трубопроводов
Подвижные опоры трубопроводов ориентированы на восприятие вертикальных нагрузок, зависящих от протекающего внутри трубопровода продукта и веса самого трубопровода. Конструктивно подвижные опоры состоят из жесткого основания, полукруглого металлического держателя, крепления и прокладки.
Опоры подвижные поддерживая трубопроводную систему, не препятствуют смещениям труб, способствуя естественным распределениям температурных деформаций. Подвижные опоры подразделяют на скользящие, шариковые, катковые, направляющие, пружинные и др. Хомутовые и скользящие опоры применяются для обеспечения теплового перемещения по несущим конструкциям трубопровода в поперечном и продольном направлениях. Между пятой опорой и опорной поверхностью для уменьшения силы трения используется катковый тип опор, при использовании которых по специальному катку возможно боковое скольжение приваренных опор. Если в трубопроводных системах есть, вибрационные нагрузки используется пружинный тип опор, так как они хорошо поглощают вибрацию. В местах поворотов для обеспечения свободного движения большого диаметра труб по обеим горизонтальным осям применяется - шариковые опоры.
Для крепления горизонтальных трубопроводов применяются подвесные опоры. Подвески, которых прикрепляются к кронштейнам, консолям, перекрытиям сооружений с применением тяг с болтами или приварных пружин, размеры которых определяются в каждом конкретном условии.
Неподвижные опоры трубопроводов
Неподвижные опоры предназначены для безопасного и устойчивого крепления трубопровода и применяются в безканальных подземных трубопроводах и трубопроводов надземных.
Подвижные опоры позволяют трубопроводу смещаться, фиксируя во время деформаций любой тип трубопровода, в целях поглощения линейных удлинений, возникающих при изменении температуры, в тоже время неподвижные опоры в определенных местах поддерживают трубопровод, испытывающий вертикальные на грузки от собственного веса и веса оцинкованной или полиэтиленовой оболочки служащей теплоизоляцией.
Помимо вертикальной нагрузки на неподвижные поры трубопроводов воздействуют и горизонтальные нагрузки, связанные с температурными деформациями. Между опорами располагаются компенсаторы, от свойств которых зависит расстояние между каркасами и которые воспринимают нагрузки от удлинения труб при изменении температурного режима, это особенно важно для северных районов страны, где колебания температур более значительны.
Горизонтальные нагрузки делятся на горизонтальные осевые и горизонтальные боковые. Усилие от горизонтально боковых нагрузок передаются на те опоры которые расположены в местах поворота трубопровода и вблизи их присоединения к опором. Горизонтальные осевые усилия передаются на все имеющиеся неподвижные опоры. Изготовление всех видов опор трубопроводов выполняется по альбомам и сериям в соответствии с требованиями ОСТ и ГОСТ, предъявляемых к каждой конкретной опоре с учетом условий эксплуатации и области ее применения.

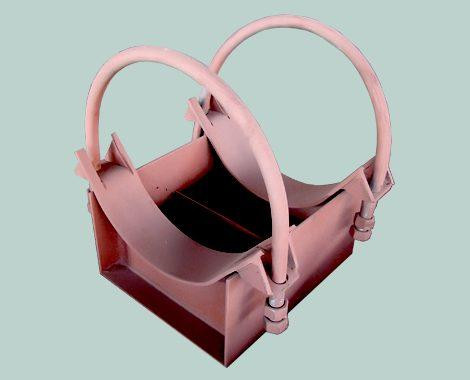

Хомутовые опоры предназначены как для осевых, так и боковых нагрузок. Характеризуются наличием хомутов, приваренных сплошным швом, фиксирующих трубу. Сам корпус опор как правило изготовлен из горячекатанного листа стали. Держатели фиксируются болтами и гайками. Корпус обрабатывается защитными красками.
Перечень нормативных документов по которым наше предприятие изготавливает опоры, подвески, блоки пружинные и крепления для трубопроводов:
ОСТ 34.10.610-93 - 34.10.745-93
ОСТ 24.125.111-01 - ОСТ 24.125.125-01
ОСТ 108.275.24-80 - ОСТ 108.764.01-80
ОСТ 36-146-88
Серия 1-487-1997.00.00 для опор трубопроводов в ППУ изоляции
Серия 4.903-10 Выпуск 4,5,6: Изделия и детали трубопроводов для тепловых сетей
Серия 5.903-13 Выпуск 6-95, 7-95, 8-95: Изделия и детали трубопроводов для тепловых сетей
ГОСТ 14911-82 (ОСТ 36-94-83): Опоры трубопроводов подвижные типа
ГОСТ 16127-70: Подвески трубопровода
Альбом НТС 65-06: Опоры подвижные и неподвижные для трубопроводов в ППУ изоляции
Опоры трубопроводов по стандарту СТО 79814898:
ОСТ 36-17-85
