Греющий саморегулирующийся кабель для обогрева пола и труб водоснабжения SRL 30-2, мощность 30 Вт/м

Нагревающий саморегулирующийся кабель для обогрева пола и труб водоснабжения
Номинальная выходная мощность 30 Вт / м
Максим. поддержание температуры 85°С
Максимальная длина электроцепи 120 м
Рабочее напряжение ~ 220В
Страна производитель Южная Корея
Гарантия от производителя 25 лет
В отличие от подогревателей старого поколения, работающих по принципу нагрева металлических проводников путем прохождения через них электротока, серия кабелей SRL30-2 функционируют на базе свойств Положительного Температурного Коэффициента и нагрева полупроводникового сердечника.
ПТК, экспериментально выявленный в 50-х годах Dr. Herman (США), обеспечивает выходную мощность нагревательного кабеля, компенсирующую колебания температуры окружающей среды. Таким образом, кабель с положительным ПТК нагревается сильнее при понижении температуры окружающей среды и, соответственно нагрев уменьшается, при повышении температуры воздуха.
SRL для обогрева пола
Серия SRL представляет собой саморегулирующиеся инновационные кабеля, работающие по принципу Положительного Температурного Коэффициента. Частицы углерода, принимающие участие в генерации тепла, испускают дальние инфракрасные лучи, что способствует снижению потребления электроэнергии за счет использования энергии излучения.

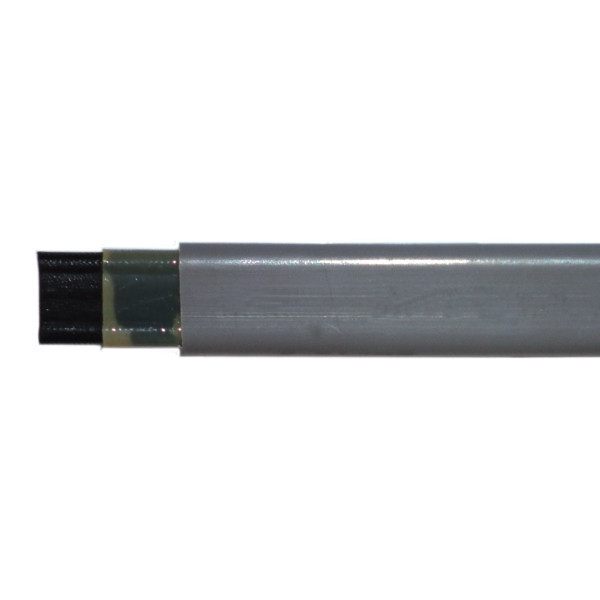

Конструкция кабеля:
1. Медная шина
2. Саморегулирующийся проводящий сердечник
3. Модифицированная полиолефиновая изоляция
4. Модифицированная полиолефиновая внешняя термоизоляция
Свойства
1. Долгий срок надежной службы. За счет дополнительной обработки с промежуточным отжигом при повышенной температуре, изделие демонстрирует непревзойденную устойчивость и сохранность выходной тепловой мощности.
2. Экономное энергопотребление объясняется уникальным положительным коэффициентом температуры.
3. Помимо подогрева поверхности пола, кабели серии SRL излучают безопасные для здоровья человека дальние инфракрасные лучи, производящие тепло, позволяющие экономить стоимость обогрева и обеспечивать комфортный температурный режим в любое время года.
4. Серия кабелей SRL, предназначена специально для обогрева полов и разработана с учетом самых строгих требований безопасности.
5. Возможность нарезания на любую длину. Сердечник кабеля состоящий из бесконечных параллельных связей углеродных частиц, позволяет укладывать для обогрева пола отрезки требуемых размеров.
6. Технология вулканизации и образования поперечных межмолекулярных связей, обеспечивает создание сетчатой молекулярной структуры, обладающей следующими свойствами:
· высокая термостойкость, устойчивость к перепадам температур;
· устойчивость к деформациям, коррозии, истиранию, химическому воздействию;
· механическая прочность при высоких и низких температурах.
Характеристики кабеля и проектная информация:
Номинальная выходная мощность
30 Вт / м
Максим. поддержание температуры
85°С
Максимальная длина электроцепи
120 м
Рабочее напряжение
~ 220В
Зависимость тока автомата защитного отключения и максимальная длина цепи:
Марка кабеля
Пусковая температура
220V
15A
20A
30A
40A
SRL30-CR
10℃
80
95
120
-
0℃
70
85
100
120
-20℃
55
70
90
110
-40℃
45
60
80
100
Способ монтажа:кабель для обогрева пола
Расчет мощности и шага укладки
Для обогрева помещений теплый пол может использоваться как основной или дополнительный источник тепла. Кабельная система обогрева, которая будет использоваться для помещения как основной источник тепла должна иметь мощность 160-200 Вт / кв.м. В помещениях, где теплый пол является дополнительным источником тепла, вполне хватит мощности нагревательного кабеля в 100-150 Вт / кв.м.
Например, площадь будет составлять 10 кв.м.
P (общая мощность обогрева)
основной источник тепла:
P = 10 (кв.м) * 160 (Вт/кв.м) = 1 600 Вт;
дополнительный:
P = 10 (кв.м) * 100 (Вт/кв.м) = 1 000 Вт.
L ( длина кабеля) = P/Pk (мощность одного погонного метра кабеля)
L = 1600/16 = 100 метров
После того как кабель выбран, для его равномерной укладки необходимо рассчитать шаг укладки. Шаг укладки – это расстояние между уложенными параллельно линиями нагревательного кабеля.
Рассчитать шаг укладки можно по несложной формуле:
h шаг укладки (мм) = (S площадь обогрева * 1000) / (L длина кабеля)
Для нашего случая: (10 * 1000) / (100) = 100 мм.
Способ монтажа:кабель для обогрева труб водоснабжения
Расчет обогрева труб
Для компенсации тепловых потерь вдоль трубы монтируется нагревательный кабель. Погонная мощность тепловыделения кабеля должна быть больше потерь тепла на погонный метр трубопровода.
Основные параметры, влияющие на выбор мощности нагревательного кабеля - теплопотери трубопровода, которые зависят от его размера (диаметр и длина), разности температур, толщины и качества наружной теплоизоляции.
Расчет выполняются по следующуей формуле:
Q =
2 × Π × Λ × (t вн - t нар)
× 1,3
ln(D/d)
Q (Ватт/м) - теплопотери 1 метра трубы, которые мы должны скомпенсировать с помощью нагревательного кабеля;
Π = 3,14;
Λ (Вт/м°С) - коэффициент теплопроводности теплоизоляции (обычно - 0,04);
t вн (°С)- температура внутри трубы;
t нар (°С)- температура окр. среды;
ln - натуральный логарифм;
D (м) - наружный диаметр трубы с теплоизоляцией ( = d + 2 × толщина теплоизоляции );
d (м) - наружный диаметр трубы;
1,3 - коэффициент запаса;
