Греющий кабель для защиты трубопровода SRF30-2CR, мощность 30 Вт/м

Нагревающий кабель для защиты трубопроводов
Номинальная выходная мощность 30 Вт / м
Максим. поддержание температуры 65°С
Максимальная длина электроцепи 120 м
Рабочее напряжение ~ 220В
Страна производитель Южная Корея
Гарантия от производителя 25 лет
Кабели серии SRF предназначены для защиты трубопроводов и оборудования от обмерзания. Тепло, выделяемое кабелем, генерируется сердечником кабеля, сделанного из полупроводника, и обладающего Положительным Температурным Коэффициентом (ПТК).
Положительный температурный коэффициент, экспериментально наблюдаемый доктором Херманом (Dr. Herman, США) в 1950 годах, характеризуется выходной мощностью нагревательного кабеля, регулируемой для компенсации изменений температуры окружающей среды. Нагревательный кабель с положительным ПТК производит больше тепла, если температура окружающей среды понижается, и меньше тепла, если температура окружающей среды повышается.
SRF Series
Кабели серии SRF являются саморегулирующимися кабелями, работающими по принципу ПТК, с низким потреблением электроэнергии.
SRF Series
Кабели серии SRF наиболее подходят для защиты от обмерзания вертикально стоящих труб и горизонтальных трубопроводов.

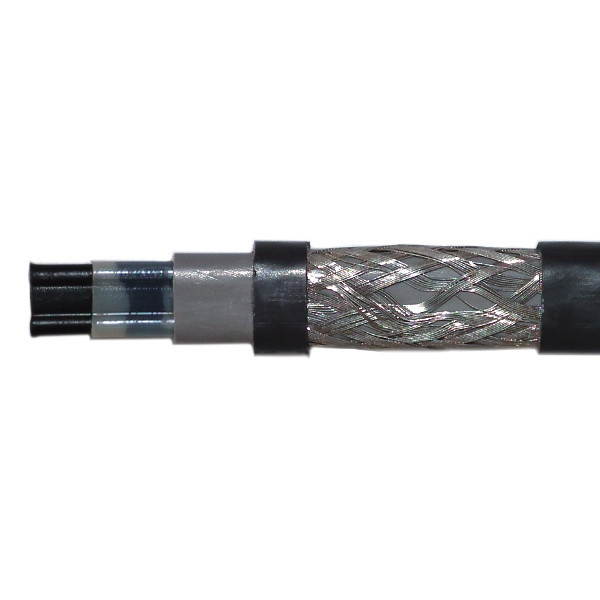

Конструкция кабеля:
1. Медный провод
2. Саморегулирующийся проводящий сердечник
3. Модифицированная полиолефиновая изоляция
4. Медная луженая оплетка
5. Модифицированная полиолефиновая внешняя оболочка
Свойства
1. Продолжительный срок службы (полупостоянный) В процессе производства кабель дополнительно обрабатывается при повышенной температуре с промежуточным отжигом, чтобы придать ему устойчивость без потери тепловой выходной мощности в течение всего срока службы.
2. Низкое потребление электроэнергии Низкое потребление электроэнергии кабелем объясняется его уникальным положительным температурным коэффициентом (ПТК).
3. Отличная термостойкость В процессе производства кабель подвергается вулканизации с образованием поперечных межмолекулярных связей, что обеспечивает такие же термореактивные свойства, как и у «сшитого» полиэтилена (сетчатая молекулярная структура).
4. Резка на необходимую длину Сердечник кабеля состоит из бесконечных параллельных связей частиц углерода, что позволяет отрезать кабель на отрезки точной требуемой длины.
Способ монтажа:кабель для обогрева пола
Расчет мощности и шага укладки
Для обогрева помещений теплый пол может использоваться как основной или дополнительный источник тепла. Кабельная система обогрева, которая будет использоваться для помещения как основной источник тепла должна иметь мощность 160-200 Вт / кв.м. В помещениях, где теплый пол является дополнительным источником тепла, вполне хватит мощности нагревательного кабеля в 100-150 Вт / кв.м.
Например, площадь будет составлять 10 кв.м.
P (общая мощность обогрева)
основной источник тепла:
P = 10 (кв.м) * 160 (Вт/кв.м) = 1 600 Вт;
дополнительный:
P = 10 (кв.м) * 100 (Вт/кв.м) = 1 000 Вт.
L ( длина кабеля) = P/Pk (мощность одного погонного метра кабеля)
L = 1600/16 = 100 метров
После того как кабель выбран, для его равномерной укладки необходимо рассчитать шаг укладки. Шаг укладки – это расстояние между уложенными параллельно линиями нагревательного кабеля.
Рассчитать шаг укладки можно по несложной формуле:
h шаг укладки (мм) = (S площадь обогрева * 1000) / (L длина кабеля)
Для нашего случая: (10 * 1000) / (100) = 100 мм.
Способ монтажа:кабель для обогрева труб водоснабжения
Расчет обогрева труб
Для компенсации тепловых потерь вдоль трубы монтируется нагревательный кабель. Погонная мощность тепловыделения кабеля должна быть больше потерь тепла на погонный метр трубопровода.
Основные параметры, влияющие на выбор мощности нагревательного кабеля - теплопотери трубопровода, которые зависят от его размера (диаметр и длина), разности температур, толщины и качества наружной теплоизоляции.
Расчет выполняются по следующуей формуле:
Q =
2 × Π × Λ × (t вн - t нар)
× 1,3
ln(D/d)
Q (Ватт/м) - теплопотери 1 метра трубы, которые мы должны скомпенсировать с помощью нагревательного кабеля;
Π = 3,14;
Λ (Вт/м°С) - коэффициент теплопроводности теплоизоляции (обычно - 0,04);
t вн (°С)- температура внутри трубы;
t нар (°С)- температура окр. среды;
ln - натуральный логарифм;
D (м) - наружный диаметр трубы с теплоизоляцией ( = d + 2 × толщина теплоизоляции );
d (м) - наружный диаметр трубы;
1,3 - коэффициент запаса;
