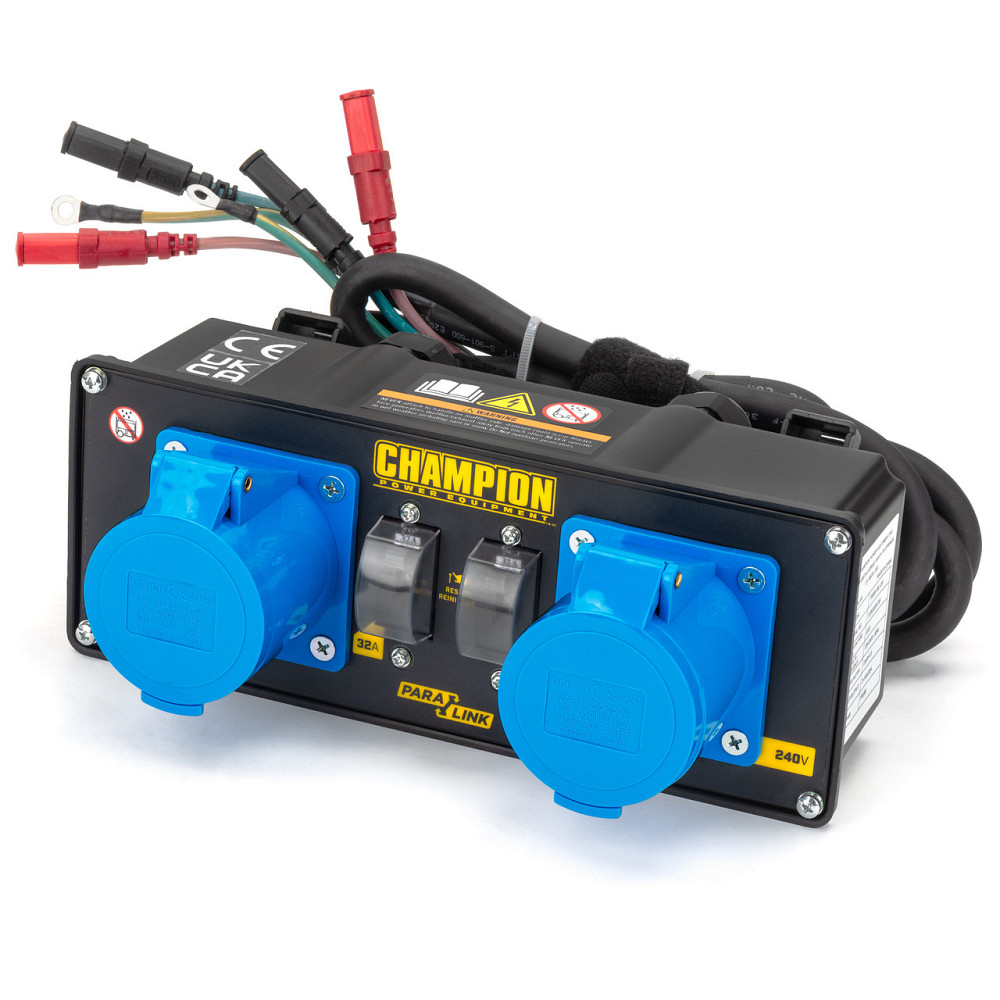

Система параллельного подключения генераторов Champion до 3Квт 30А

Система параллельного подключения генераторов Champion до 3Квт 30А 220 В переменного тока, 50 Гц, однофазная нагрузка.

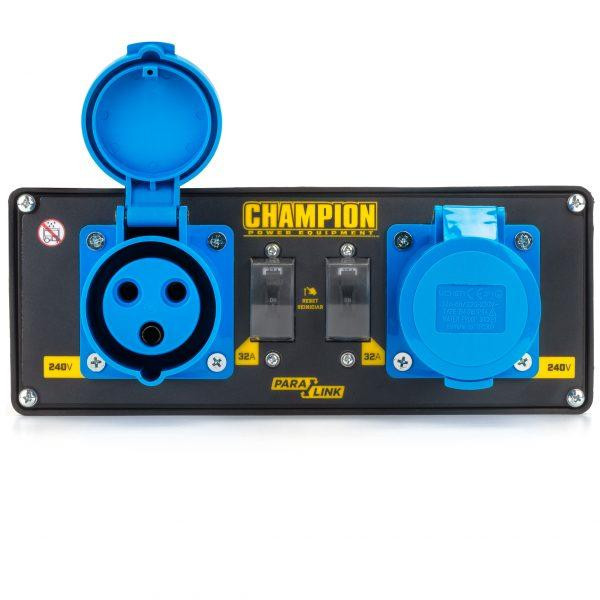

Автоматический выключатель 30 А — защищает от
электрической перегрузки. общую мощность этого параллельного
комплекта можно рассчитать как:
(Инвертор № 1 + Инвертор № 2 ) x 0,94 = Общая мощность.
Максимальный выход параллельного комплекта – это общая
сила тока автоматических выключателей. параллель двух 2800W-3500W 1. Инверторы должны быть отключены, а все электрические нагрузки
отсоединены перед установкой параллельного комплекта.
2. Выровняйте инверторы в одном направлении буквой «V».
конфигурации на расстоянии не менее [45 см] друг от друга.
3. Закрепите параллельный комплект слева от «V».

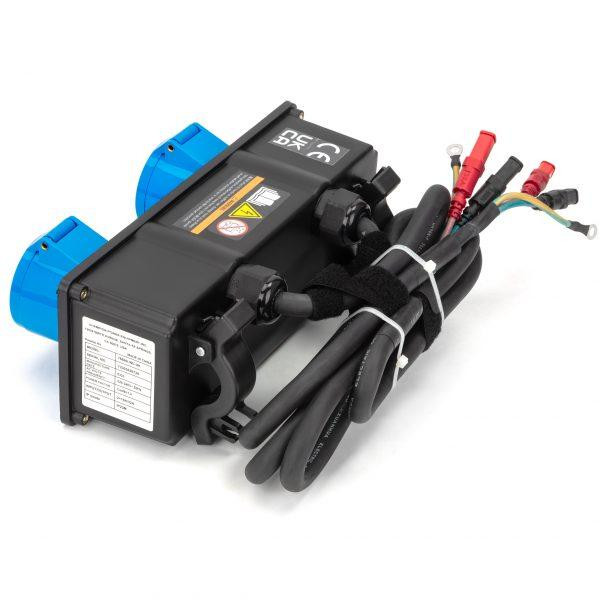

4. На каждом инверторе снимите торцевую заглушку разъема и
вставьте КРАСНЫЙ провод питания в КРАСНУЮ розетку
и ЧЕРНЫЙ провод питания в ЧЕРНУЮ.
5. На каждом инверторе подключите заземляющий провод к
клемма заземления на инверторе.
6. Запустите двигатель обоих инверторов . Наблюдайте за зеленым индикатором выходного тока на обеих панелях инвертора. Свет будет мигать
во время запуска и станет постоянным, когда нагрузка станет общей.
7. Никогда не превышайте указанной мощности нагрузки.
8. Следуйте инструкциям в Инструкции по эксплуатации инвертора. параллель 2800W-3500W и 2000W 1. Инверторы должны быть отключены, а все электрические нагрузки
отсоединены перед установкой параллельного комплекта.
2. Выровняйте инверторы в одном направлении буквой «V».
конфигурации на расстоянии не менее 45 см друг от друга.
3. Закрепите параллельный комплект на левой рукоятке
инвертор слева от «V».
4. Подключите инвертор 2800–3500 Вт.
5. Подключите инвертор 2000 Вт, сняв разъемы адаптера с задней стороны комплекта для параллельного подключения.
Снимите торцевую заглушку разъема и вставьте КРАСНЫЙ
кабель питания в КРАСНЫЙ разъем адаптера и
затем в КРАСНУЮ розетку и в ЧЕРНУЮ розетку
ЧЕРНЫЙ кабель.
6. Запустите двигатель обоих инверторов в соответствии с инструкцей.
Наблюдайте за зеленым индикатором выхода тока на обеих панелях инвертора. Свет будет мигать
во время запуска и будет постоянным, когда нагрузка стабилизируется.
7. Подключите нагрузку к параллельной или инверторной схеме.
Макс до номинально допустимой. Никогда
превышает указанную мощность.
8. Следуйте инструкциям в Инструкции по эксплуатации инвертора.
