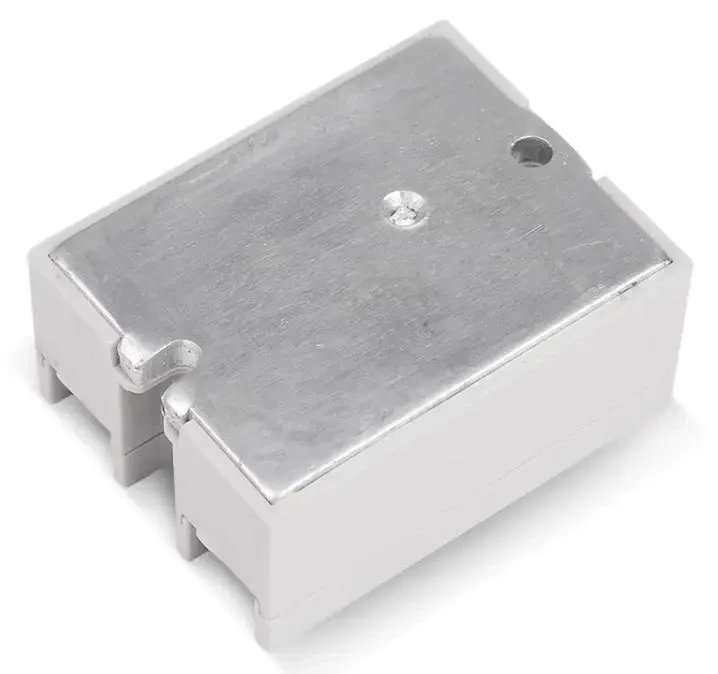

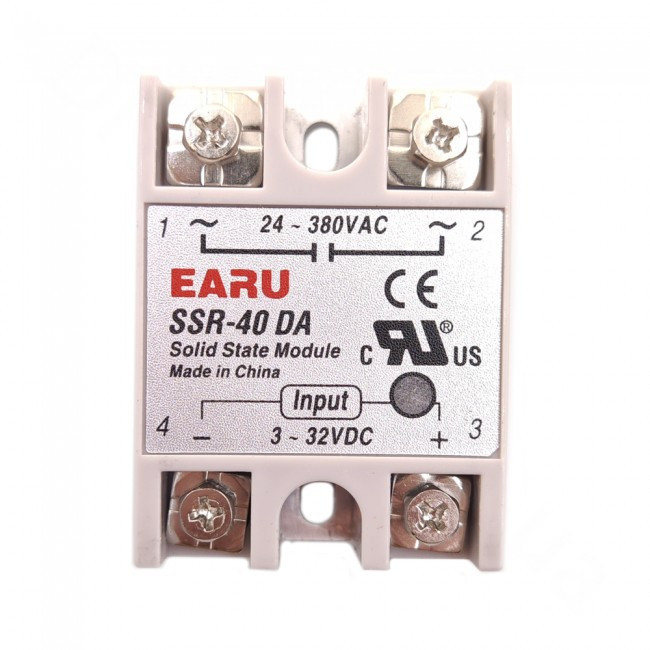

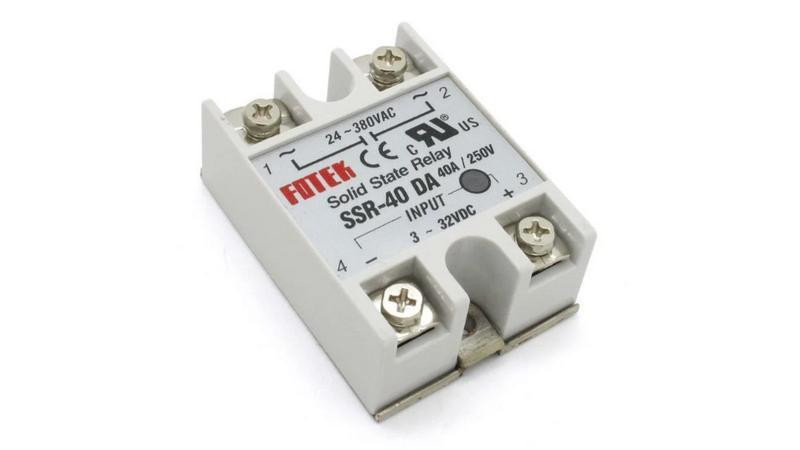

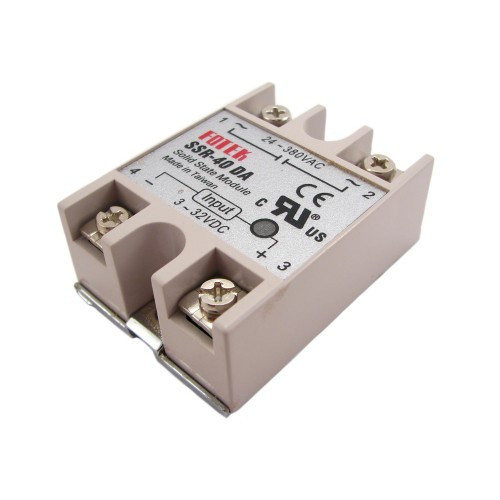

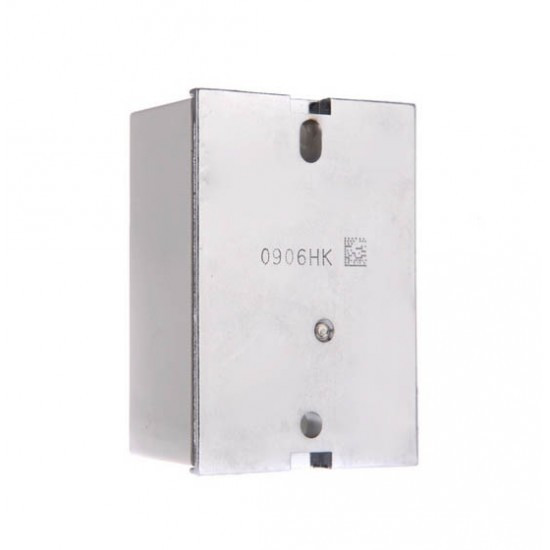

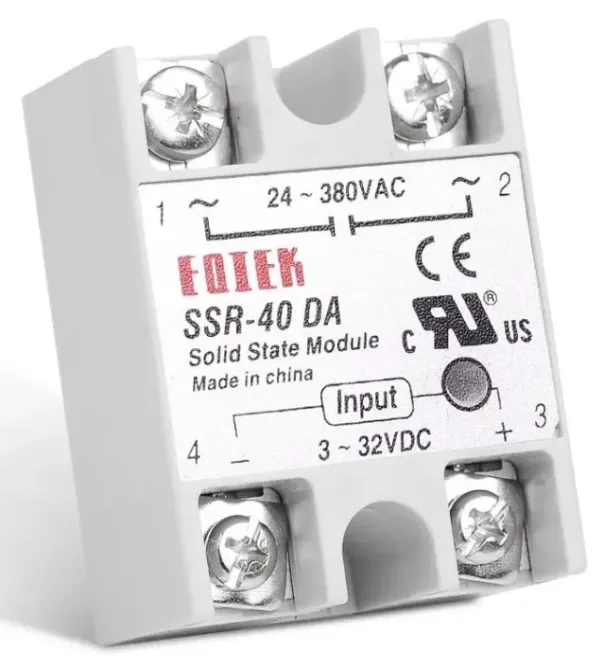

Реле SSR-40DA 40А для нагревателей DC-AC

Однофазное твердотельное реле SSR-40DA 40А DC-AC предназначено для бесконтактной коммутации нагревательных элементов, ламп накаливания и другого электрооборудования с резистивной нагрузкой (при соблюдении особых условий для нагрузки индуктивного характера) и рабочим напряжением питания от 24 до 380 В переменного тока. Коммутация цепей нагрузки осуществляется бесконтактно за счет встроенных полупроводниковых элементов, что обеспечивает ряд преимуществ по сравнению с электромеханическими реле.
Преимущества твердотельных реле:
Отсутствие искр и электрической дуги при коммутации.
Меньший уровень электромагнитных помех при коммутации.
Значительно больший ресурс службы.
Не требуют профилактических работ в процессе эксплуатации.
Возможность высокой скорости коммутации.
Компактные размеры.
Технические характеристики:
Тип: DC-AC.
Номинальное управляющее напряжение: 3-32 В постоянного тока.
Напряжение включения/выключения: включение > 2.4 В / выключение < 1 В.
Ток срабатывания: 7.5 мА при 12 В.

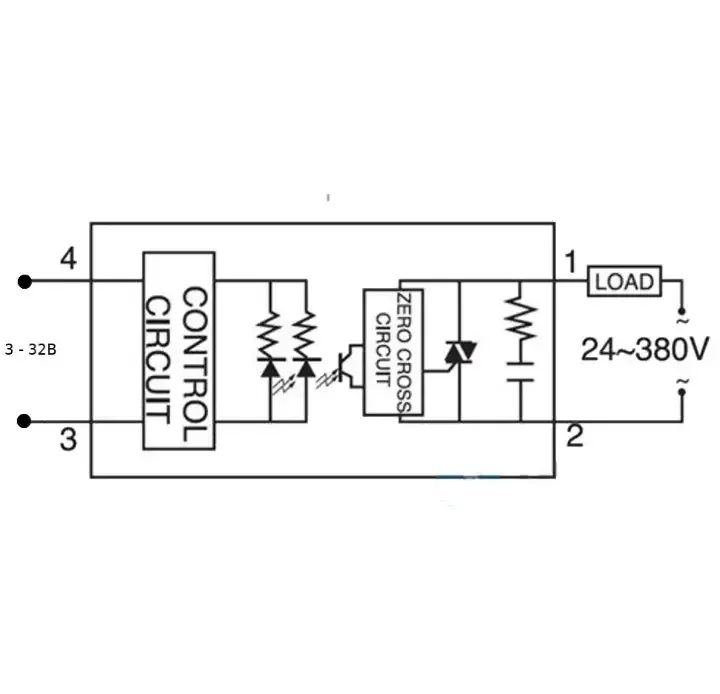

Метод управления: коммутация при переходе тока через нуль (отсутствие помех от 3-й гармоники при включении).
Номинальное напряжение нагрузки: 24-380 В переменного тока.
Падение напряжения: 1.6 В при 25 °С.
Номинальный ток нагрузки: 40 А.
Максимальный кратковременный ток: 410 А.
Ток утечки: 3 мА.
Время отклика на входной сигнал: менее 10 мс.
Диэлектрическая прочность: более 2.5 кВ АС / 1 мин.
Сопротивление изоляции: более 50 МОм при 500 В DC.
Диапазон рабочих температур: от -20 °С до +80 °С.
Размер: 6.3 х 4.6 х 2.3 см.
Вес: около 100 г.
Внимание! Твердотельные реле SSR-40DA не предназначены для коммутации электродвигателей. Однако их можно использовать для этих целей при соблюдении следующих условий:
Необходим 5-8-кратный запас по току.
Обязательное использование радиатора охлаждения (желательно с вентилятором).
Такое нестандартное применение реле используйте на свой страх и риск.
