Счетчик воды с датчиком для Arduino

Датчик расхода воды G1/2 — это надежное и компактное устройство, которое используется для измерения и автоматизации контроля потока жидкости. Он идеально подходит для проектов на базе Arduino, а также для систем учета и контроля воды в бытовых и промышленных условиях.

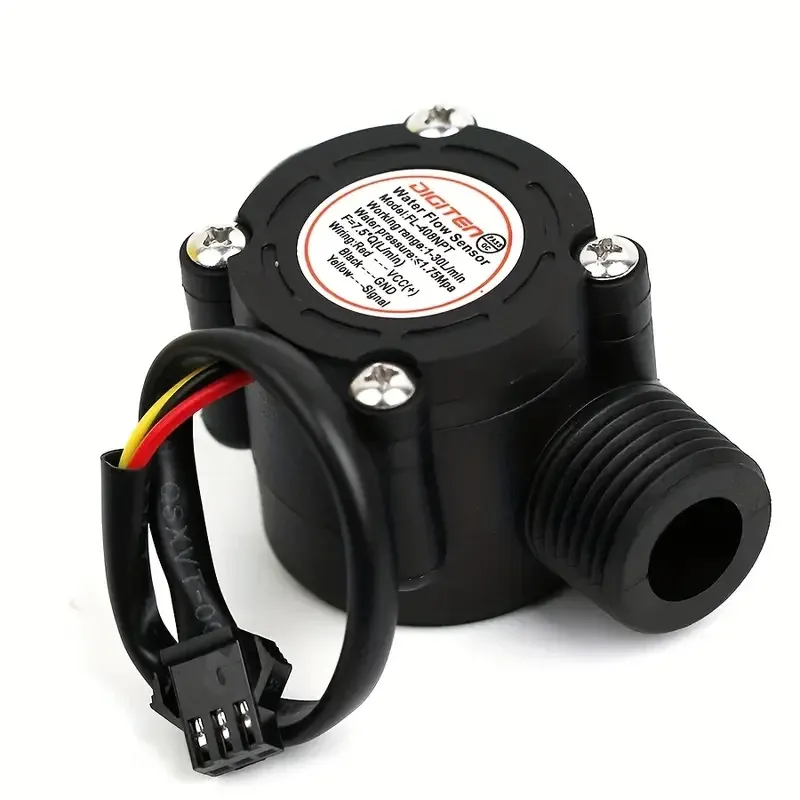

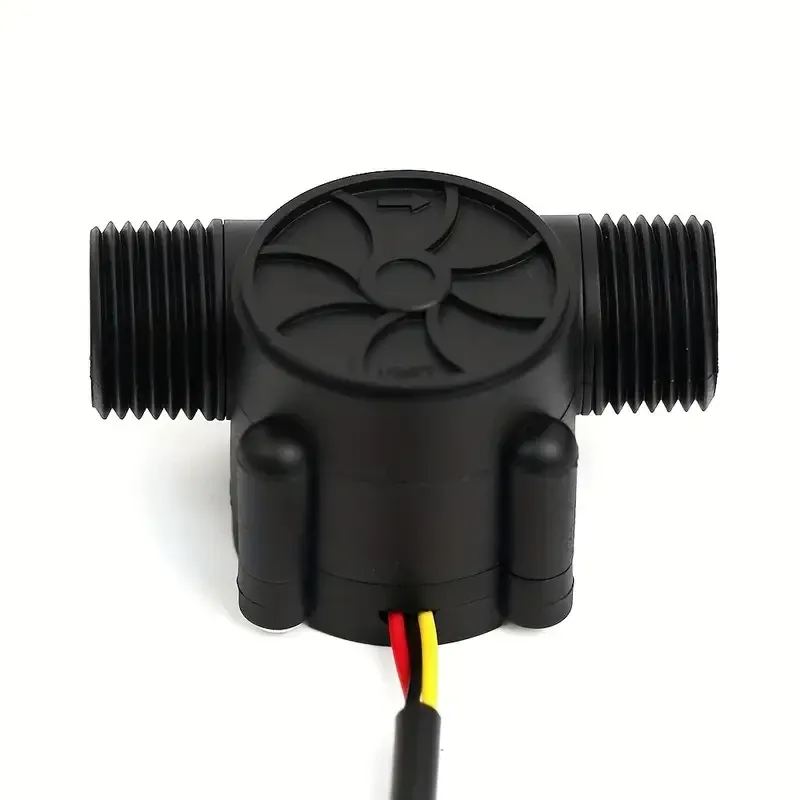

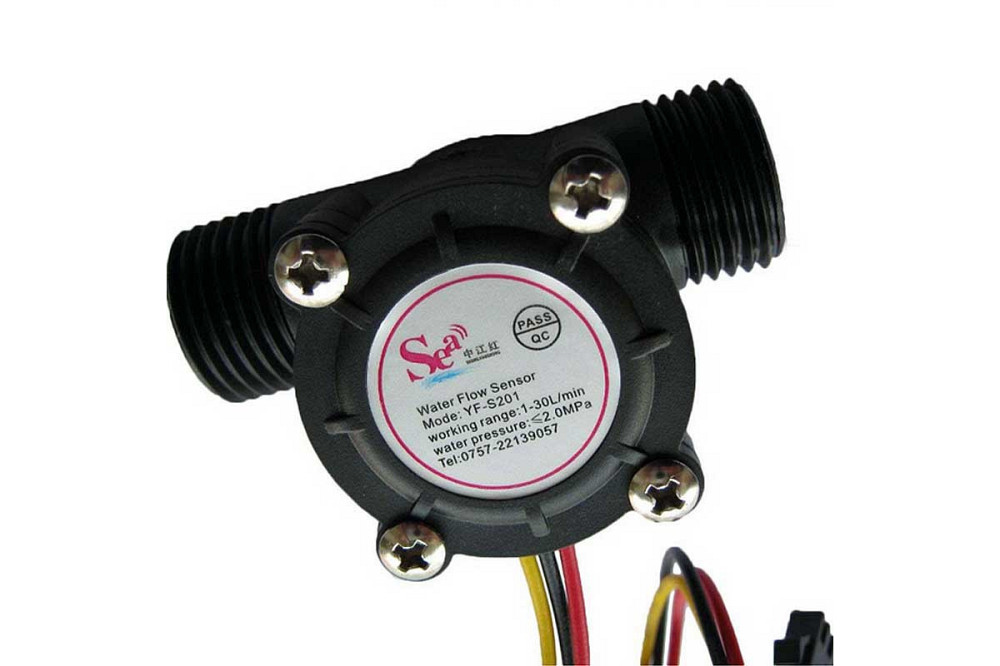

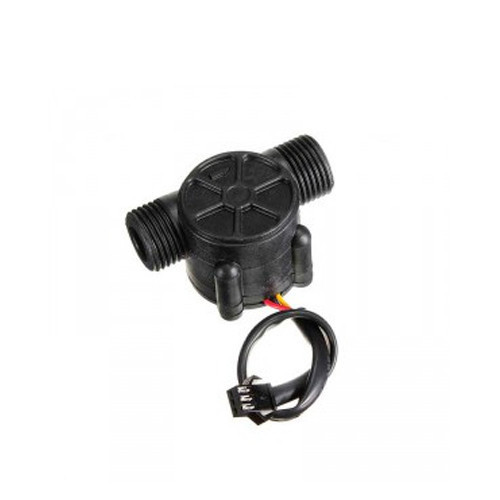

Конструкция датчика включает прочный пластиковый корпус, встроенный клапан, водяной ротор и чувствительный датчик Холла. При прохождении воды через корпус ротор начинает вращаться, а скорость его вращения зависит от силы потока. Датчик Холла фиксирует эти изменения и выдает импульсный сигнал, частота которого прямо пропорциональна расходу воды. Благодаря этому можно точно определить объем жидкости, прошедшей через систему.

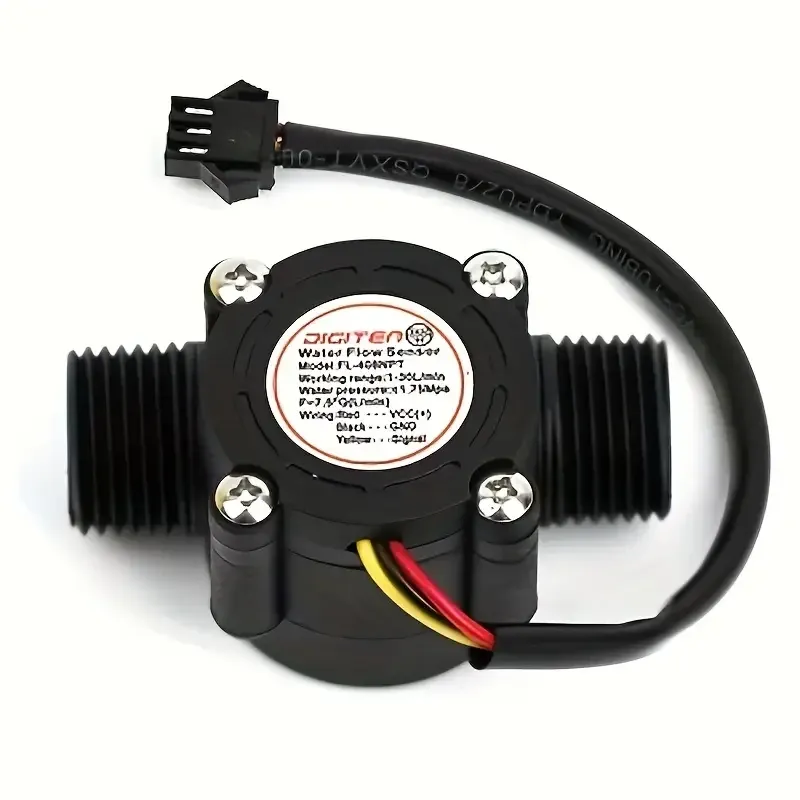

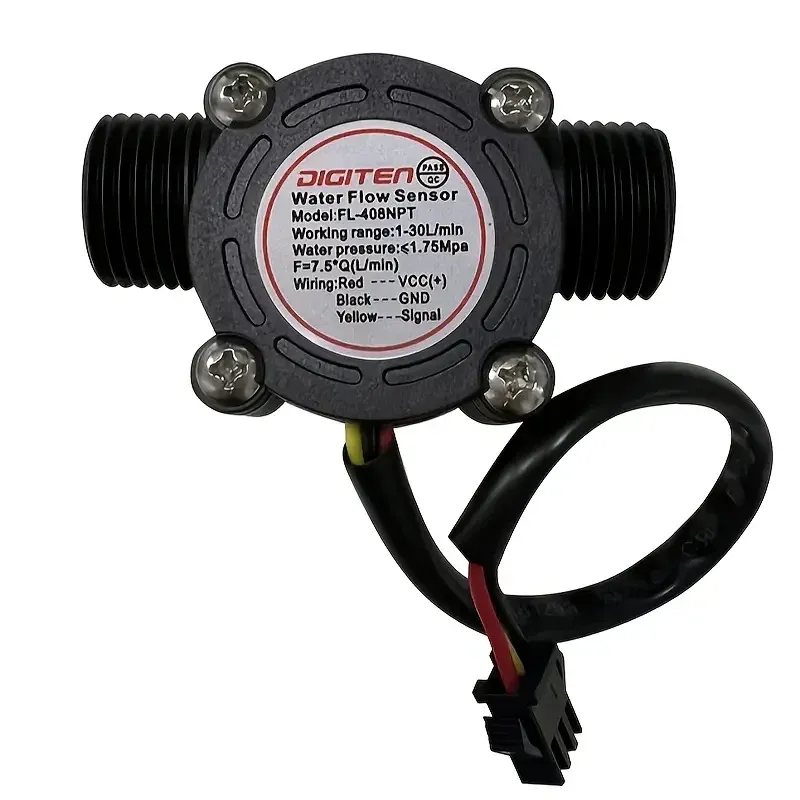

Подключение осуществляется с помощью трех проводов: черный — земля (GND), красный — питание (5–24 В), желтый — сигнальный выход. Благодаря широкому диапазону рабочих напряжений и высокой точности измерений датчик совместим с большинством микроконтроллеров и систем автоматизации.
Датчик выдерживает рабочее давление до 1.75 МПа и температуру жидкости до 120 °C, что делает его универсальным решением как для домашних систем учета воды, так и для промышленных применений. Компактные размеры и стандартная резьба G1/2 обеспечивают простую установку на водопроводные линии.
Характеристики:
Модель: G1/2 датчик расхода воды
Тип выхода: импульсный сигнал (датчик Холла)

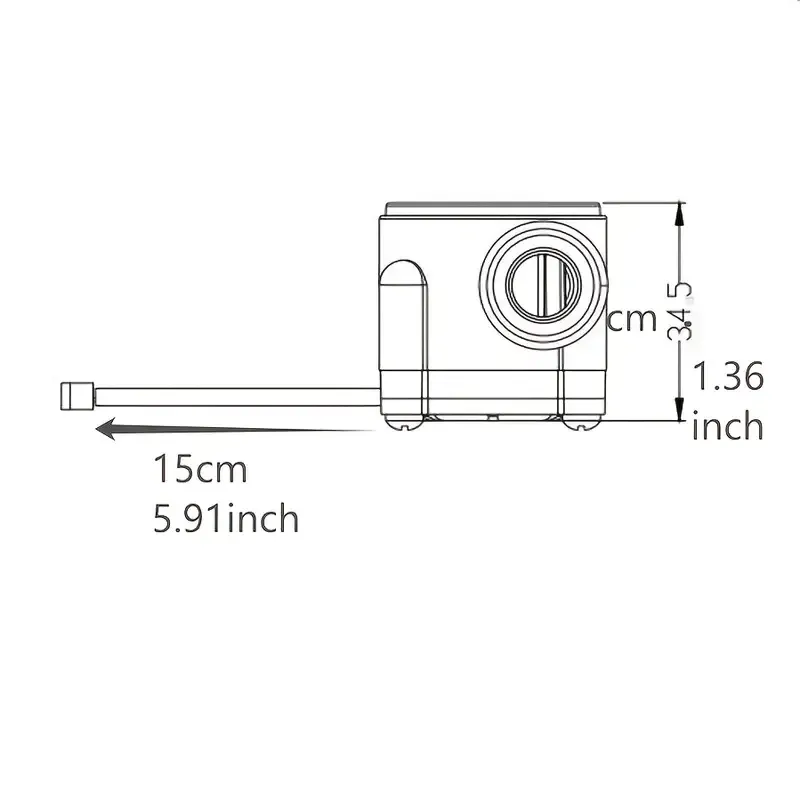

Диаметр штуцеров: 1/2 дюйма (наружная резьба ≈ 20 мм, внутренняя ≈ 11 мм)
Рабочее напряжение: 5–24 В
Максимальный ток: 15 мА (при 5 В)
Диапазон расхода: 1–30 л/мин
Рабочее давление: до 1.75 МПа
Температура жидкости: до 120 °C
Рабочая температура: 0–80 °C
Рабочая влажность: 35–90 %
Подключение: 3 провода (черный — GND, красный — VCC, желтый — сигнал)
Материал корпуса: пластик
