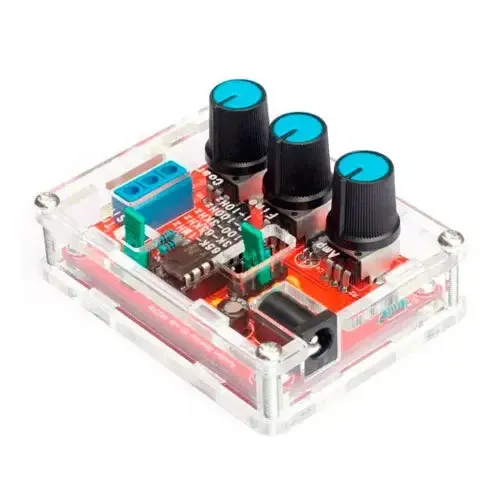

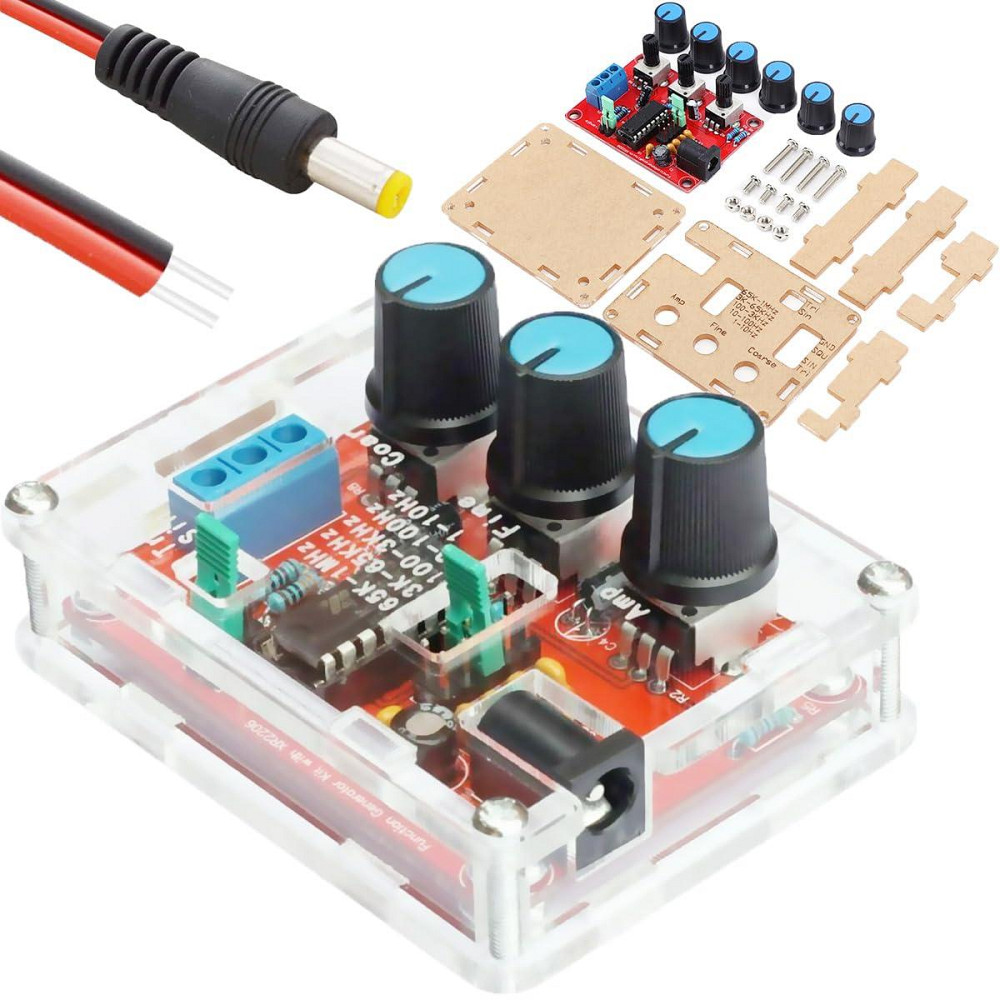

Конструктор аналогового генератора сигналов 1Гц-1МГц

Набор для сборки аналогового функционального генератора на микросхеме XR2206 — это практический комплект для радиолюбителей и студентов, позволяющий освоить работу с генераторами сигналов. Устройство формирует синусоидальные, треугольные и прямоугольные сигналы с регулировкой частоты в диапазоне от 1 Гц до 1 МГц. Переключение диапазонов осуществляется с помощью двух переменных резисторов и джампера выбора частоты (1–10 Гц / 10–100 Гц / 100 Гц–3 кГц / 3–65 кГц / 65 кГц–1 МГц).

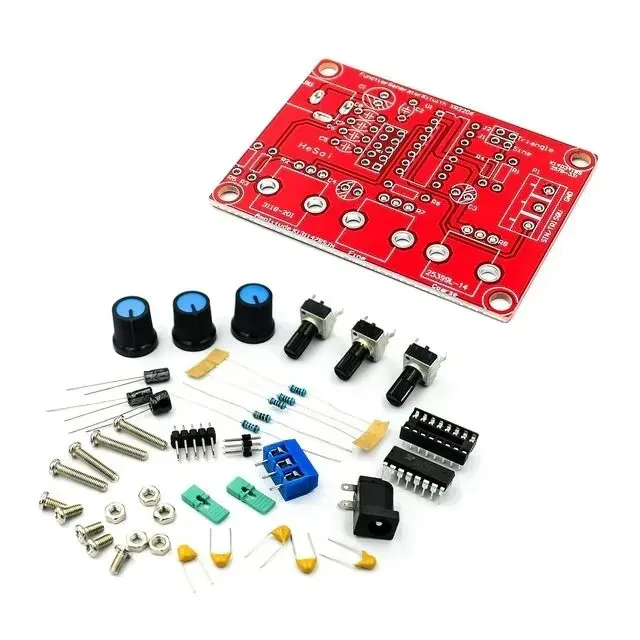

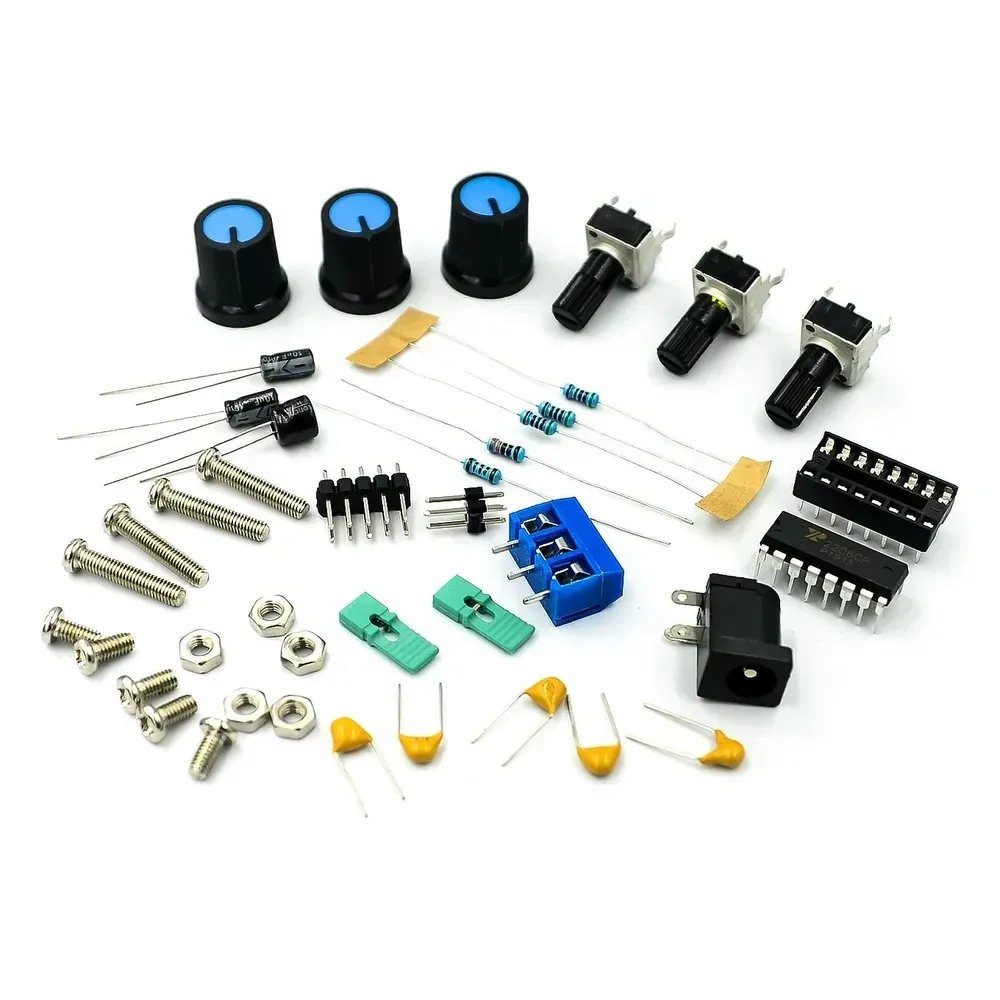

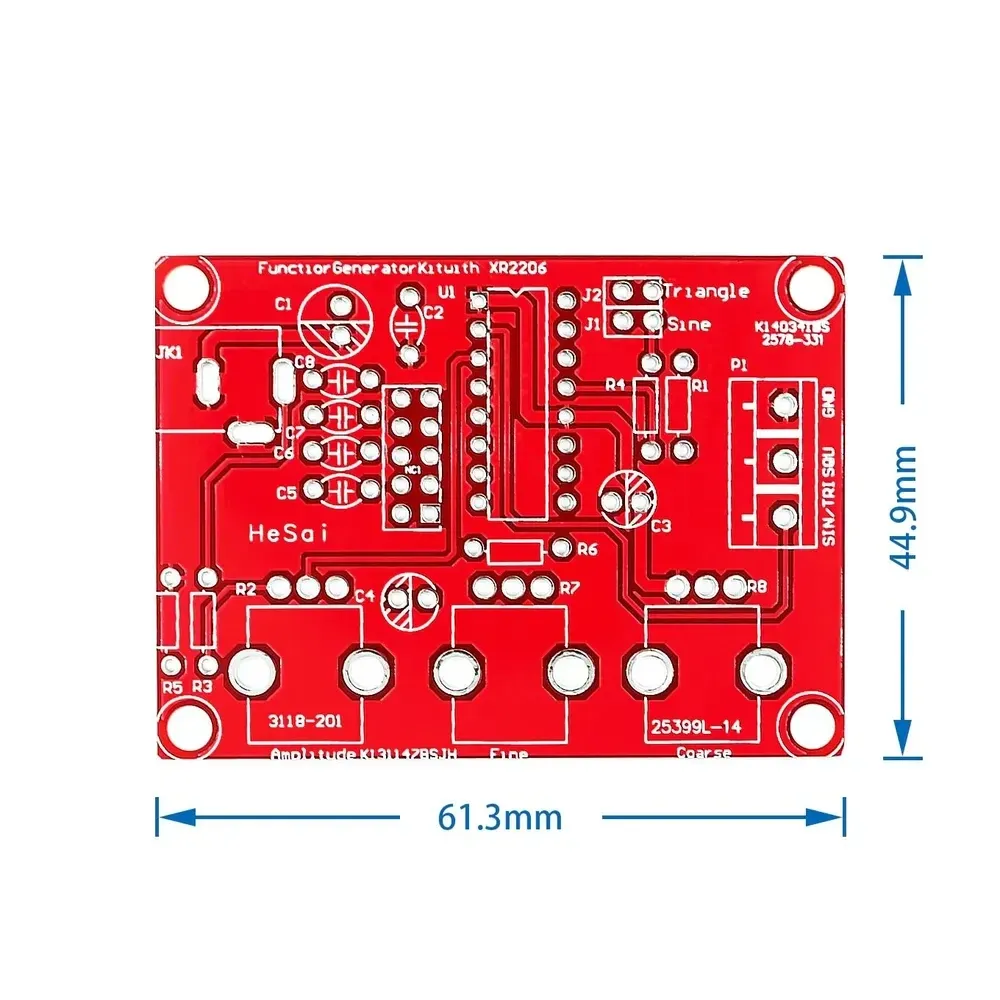

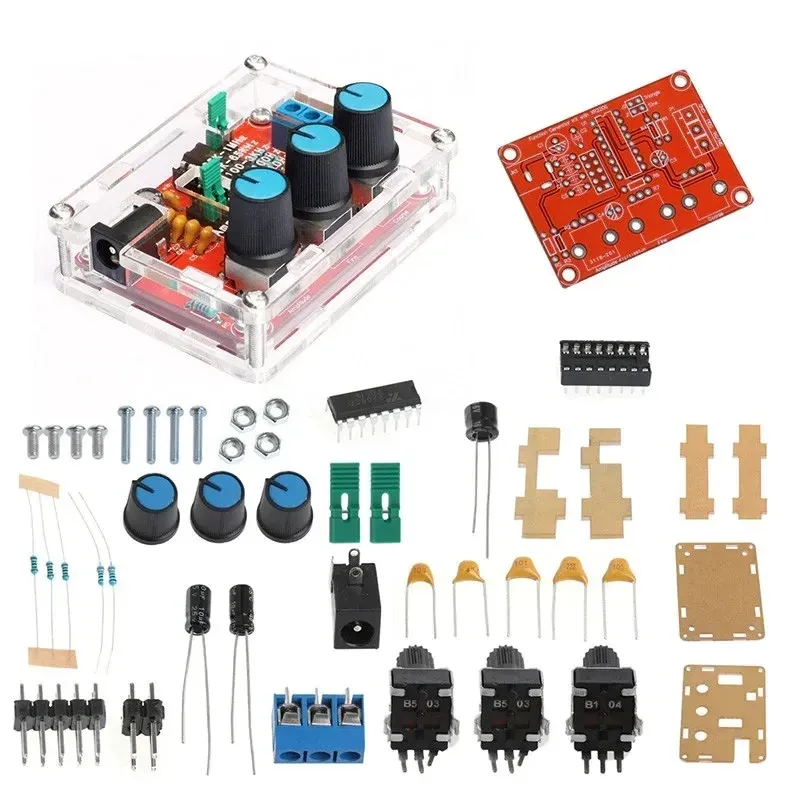

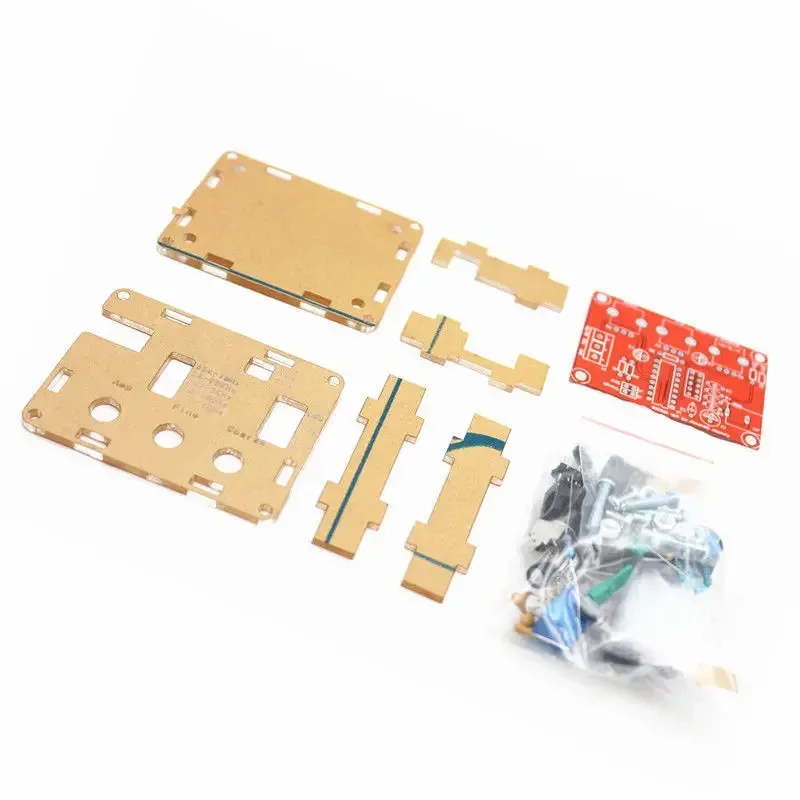

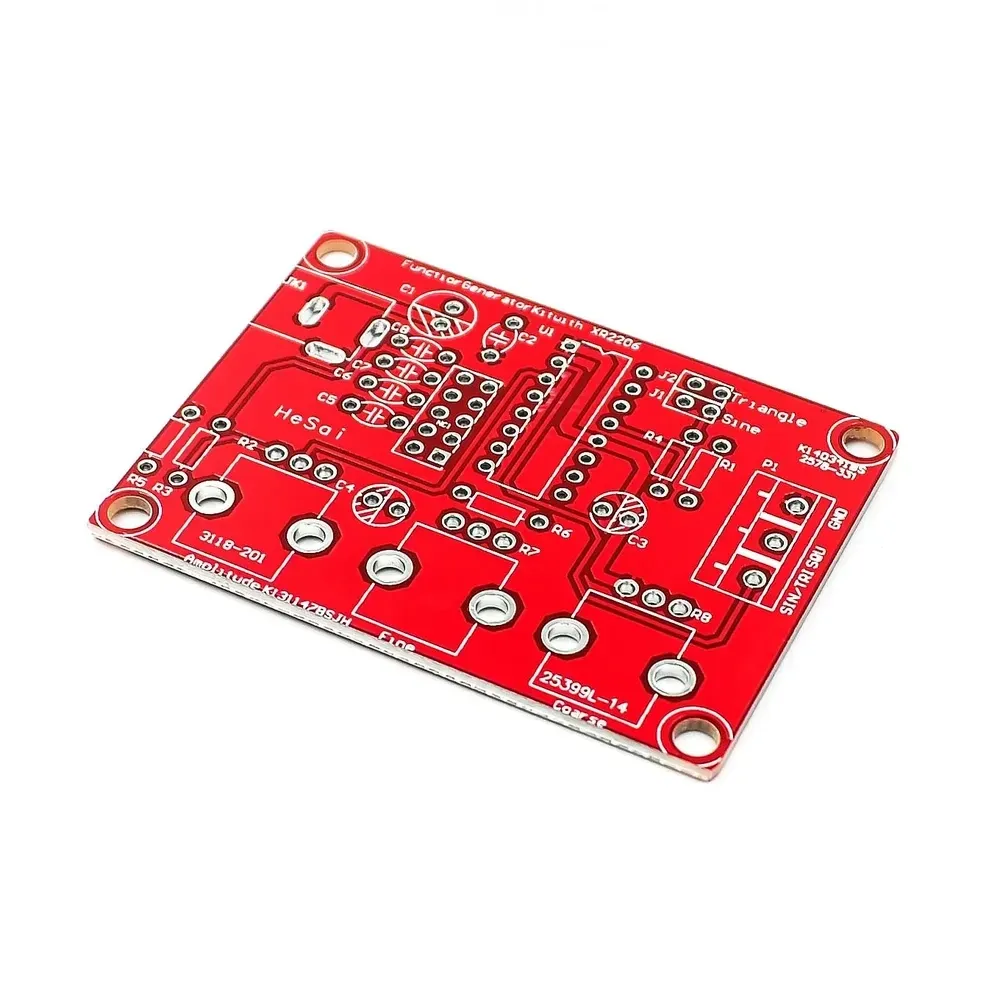

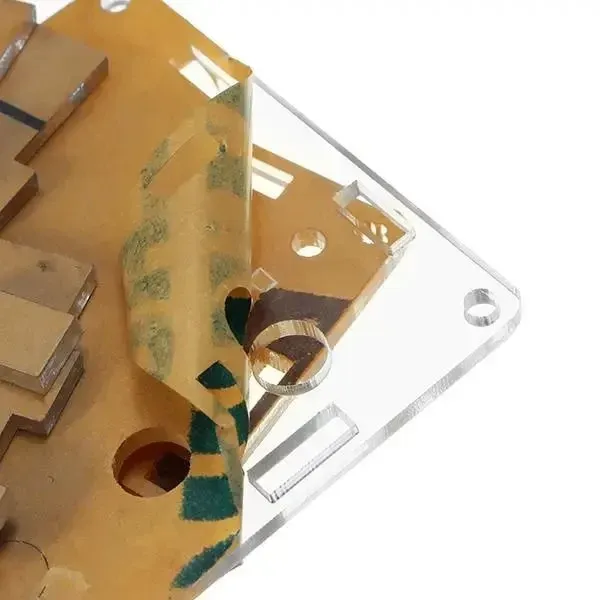

В комплект входят печатная плата, микросхема XR2206, конденсаторы, резисторы, разъёмы, джамперы и акриловый корпус с крепежом. Инструкция на английском языке прилагается. Отличный вариант для лабораторных опытов, настройки схем и обучения электронике.
Преимущества (RU)
Функциональность: генерирует синус, треугольник и прямоугольник
Широкий диапазон: регулировка частоты от 1 Гц до 1 МГц
Практика: обучение работе с генераторами и навыкам пайки
Полный комплект: все необходимые компоненты и корпус в наборе
Лабораторное применение: удобно для экспериментов и проверки схем
Характеристики (RU)
Микросхема: XR2206
Диапазон частот: 1 Гц – 1 МГц
Питание: 9–12 В DC
Выходное сопротивление: 600 Ом ±10%
Синусоидальный сигнал:
Амплитуда: 0–3 В при 9 В
Искажения:
