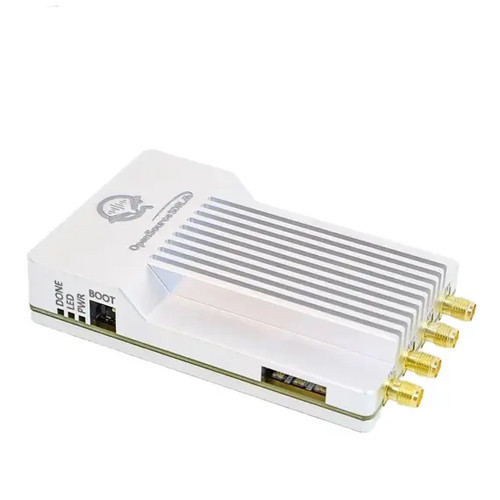

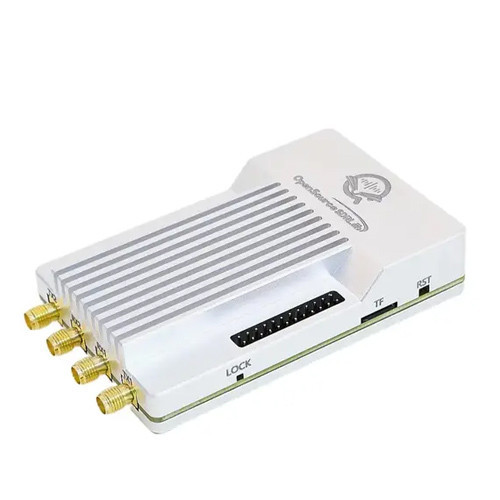

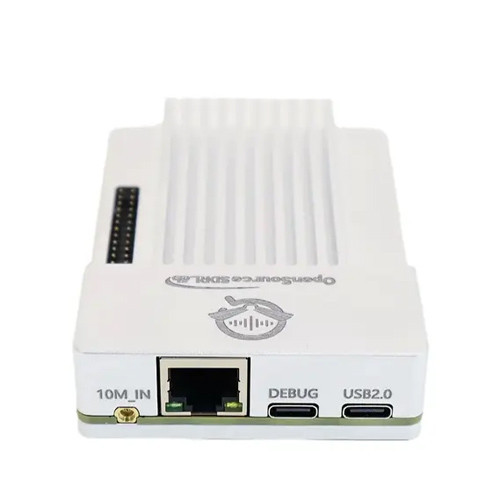

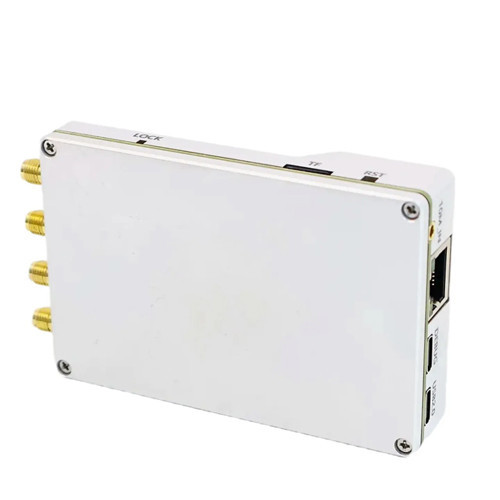

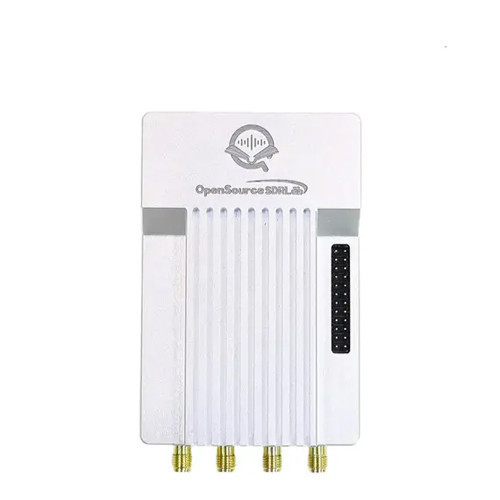

SDR радиостанция с 4 антеннами 70МГц 6ГГц PlutoSky R2 9363, Zynq7020

PlutoSky R2 9363 без дополнительного усилителя мощности передающего тракта (PA) — программно-определяемая радиосистема SDR для приёма и передачи радиосигналов, анализа радиоспектра, разработки и тестирования беспроводных устройств. Плата построена на базе Xilinx Zynq XC7Z020-2CLG484I и RF-трансивера AD9363BBCZ, работающего по архитектуре 2T2R Full-duplex.Поддерживается работа в расширенном диапазоне 70 МГц–6 ГГц с соответствующей модифицированной прошивкой, при этом штатный диапазон RF-трансивера AD9363 составляет 325 МГц–3.8 ГГц. Максимальная полоса пропускания — 20 МГц.PlutoSky R2 подходит для различных SDR-экспериментов и практических задач: приёма FM-радиостанций, авиационных сигналов ADS-B, сигналов спутников NOAA, наблюдения за радиоспектром, цифровой обработки сигналов, разработки собственных радиосистем и FPGA-проектов. Возможность одновременной передачи и приёма делает плату подходящей и для разработки полноценных радиотрактов.Для работы с PlutoSky R2 можно использовать GNU Radio, MATLAB, CubicSDR, SDRangel и IIO-Scope. Подключение к компьютеру осуществляется через USB или Gigabit Ethernet. Плата также поддерживает загрузку программного обеспечения со встроенной Flash-памяти или microSD и имеет интерфейсы для дальнейшего расширения и разработки.Модель: PlutoSky R2 9363 без PARF-трансивер: AD9363BBCZПроцессор: Xilinx Zynq XC7Z020-2CLG484IRF-архитектура: 2T2R Full-duplexПередающие каналы: 2Приёмные каналы: 2Диапазон частот: 70 МГц–6 ГГц, с модифицированной прошивкойШтатный диапазон AD9363: 325 МГц–3.8 ГГцПолоса пропускания: 200 кГц–20 МГцРазрешение АЦП/ЦАП: 12 битОЗУ: DDR3 1 ГБFlash: 32 МБEthernet: 1000/100/10 Мбит/с, 1 портРазъёмы: 2 x TX SMA (мама), 2 x RX SMA (мама), USB Type-C, UART + JTAG Type-CUSB: USB 2.0 Type-CСлот карты памяти: microSD GPIO: 19 линий, 1.8 ВRFIC Clock: IPEX/VCTCXO, по умолчанию VCTCXOОпорный сигнал: 10 МГцТактовый генератор: 40 МГцВнешний тактовый вход: 40 МГцНапряжение питания: 5 В через USB Type-CСовместимое ПО: GNU Radio, MATLAB, CubicSDR, SDRangel, IIO-ScopeРазмеры корпуса: 9.7 х 6.4 х 2.1 смВес: 230 гВ комплекте 4 SMA-антенны и microSD 128 МБ
