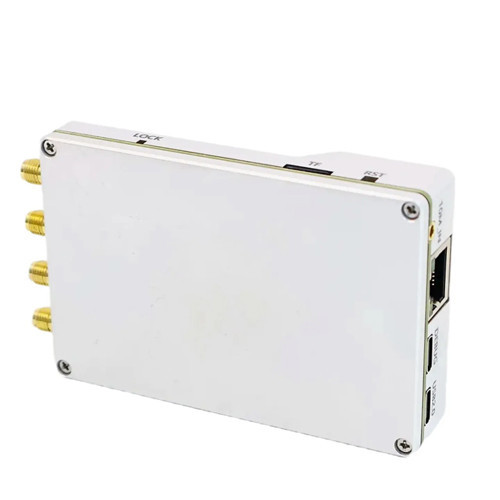

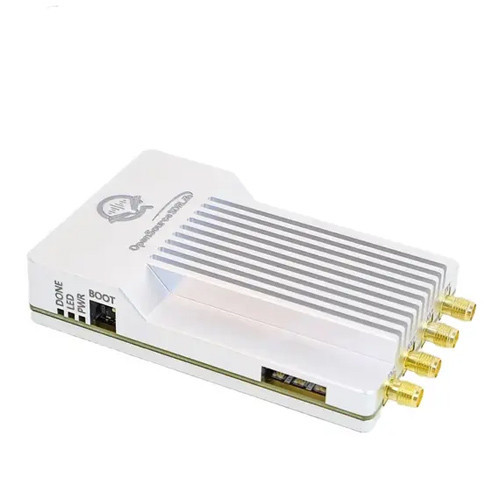

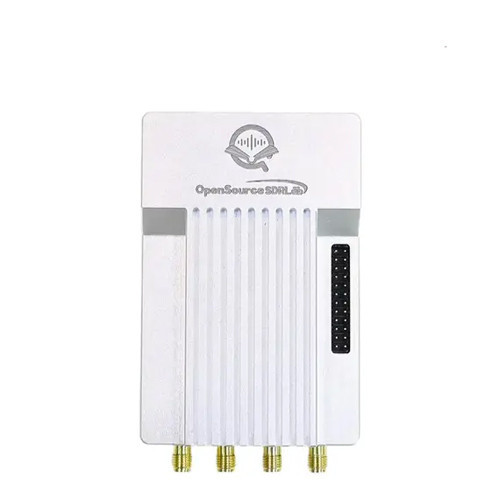

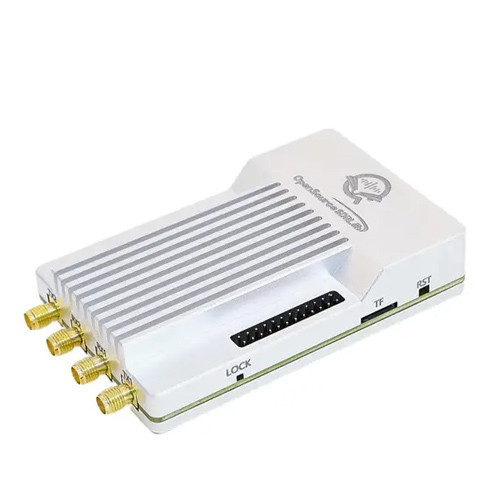

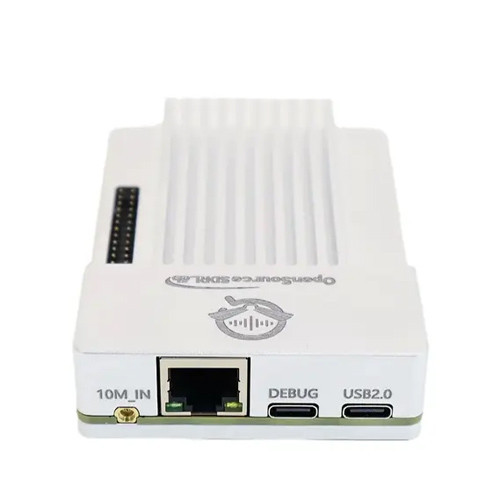

SDR радиостанция с 4 антеннами 70МГц 6ГГц PlutoSky R2 PA 9361 и усилителем, Zynq7020

PlutoSky R2 9361 с дополнительным усилителем мощности передающего тракта (PA) — программно-определяемая радиосистема SDR для приёма и передачи радиосигналов, анализа радиоспектра, разработки и тестирования беспроводных устройств. Плата построена на базе Xilinx Zynq XC7Z020-2CLG484I и RF-трансивера AD9361BBCZ, работающего по архитектуре 2T2R Full-duplex. Данная версия оснащена дополнительным усилителем мощности с усилением 10 дБ, который можно отключить в режиме Bypass.PlutoSky R2 подходит для различных SDR-экспериментов и практических задач: приёма FM-радиостанций, авиационных сигналов ADS-B, сигналов спутников NOAA, наблюдения за радиоспектром, цифровой обработки сигналов, разработки собственных радиосистем и FPGA-проектов. Возможность одновременной передачи и приёма позволяет использовать плату для разработки и тестирования полноценных радиотрактов.Широкий диапазон частот 70 МГц–6 ГГц и полоса пропускания до 56 МГц делают версию с AD9361 подходящей для более широкого спектра радиочастотных задач. Усилитель PA позволяет повысить уровень выходного радиосигнала, а функция Bypass даёт возможность использовать радиотракт без дополнительного усиления.Плата совместима с популярным программным обеспечением для SDR, включая GNU Radio, MATLAB, CubicSDR, SDRangel и IIO-Scope. Подключение к компьютеру осуществляется через USB или Gigabit Ethernet. Предусмотрены встроенная Flash-память, слот microSD и GPIO для расширения функциональности и разработки собственных проектов.Модель: PlutoSky R2 9361 с PARF-трансивер: AD9361BBCZПроцессор: Xilinx Zynq XC7Z020-2CLG484IRF-архитектура: 2T2R Full-duplexПередающие каналы: 2Приёмные каналы: 2Усиление PA: 10 дБPA Bypass: естьДиапазон частот: 70 МГц–6 ГГцПолоса пропускания: 200 кГц–56 МГцРазрешение АЦП/ЦАП: 12 битОЗУ: DDR3 1 ГБFlash: 32 МБEthernet: 1000/100/10 Мбит/с, 1 портUSB: USB 2.0 Type-CUART + JTAG: Type-CСлот карты памяти: microSDGPIO: 19 линий, 1.8 ВRFIC Clock: IPEX/VCTCXO, по умолчанию VCTCXOОпорный сигнал: 10 МГцТактовый генератор: 40 МГцВнешний тактовый вход: 40 МГцНапряжение питания: 5 В через USB Type-CСовместимое ПО: GNU Radio, MATLAB, CubicSDR, SDRangel, IIO-ScopeРазмеры корпуса: 9.7 х 6.4 х 2.1 смВес: 230 гВ комплекте 4 SMA-антенны и microSD 128 МБ
