Триггер быстрой зарядки с регулировкой напряжения

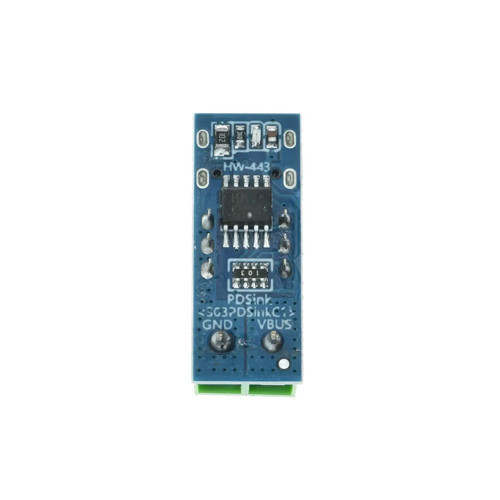

Компактный программируемый триггер-модуль на базе микросхемы CH224K, предназначенный для запроса фиксированного выходного напряжения от зарядных устройств с поддержкой быстрых протоколов (PD, QC и др.). Позволяет получать стабилизированное напряжение 5-20 В прямо от USB Type-C зарядника, превращая его в универсальный DC-источник питания.Модуль используется для питания электронных модулей и плат, для тестирования устройств, а также как удобная замена лабораторному блоку питания в полевых условиях. Подходит для DIY-проектов, ремонта электроники, питания моторчиков, LED-лент и других элементов, требующих определённого напряжения.Подключение:

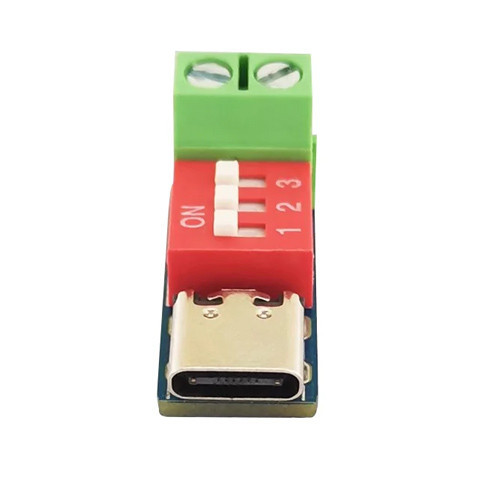

В порт Type-C на плате подключите кабель от зарядного устройства, к клеммной колодке – провод с нужным штекером для устройств, которые необходимо запитать.

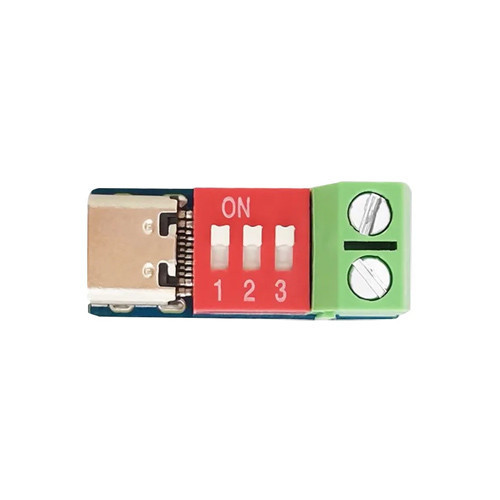

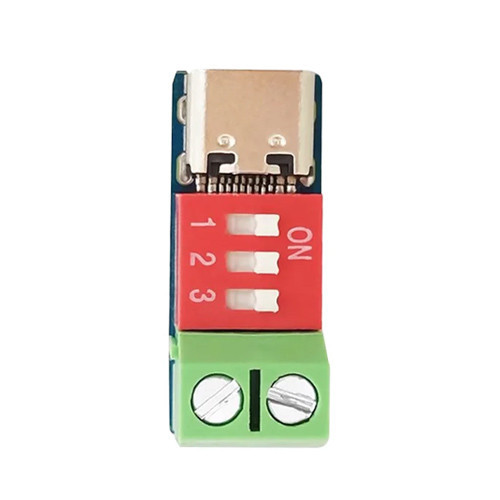

С помощью переключателя установите необходимое выходное напряжение (5, 9, 12, 15, 20 В).Входное напряжение: 4–22 ВВыходное напряжение: до 20 В (зависит от выбранного DIP-кода) Выходной ток: 5 А (макс.) Максимальная мощность: до 100 ВтТип регулировки: DIP-переключатель (dial code) Входной разъем: Type-CВыходной разъём: клемма 2pin Поддержка протоколов: PD3.0, PD2.0, QC, BC1.2Встроенная защита от перегрева и перенапряженияРазмеры: 28 х 11 х 11 ммВес: 4 г
