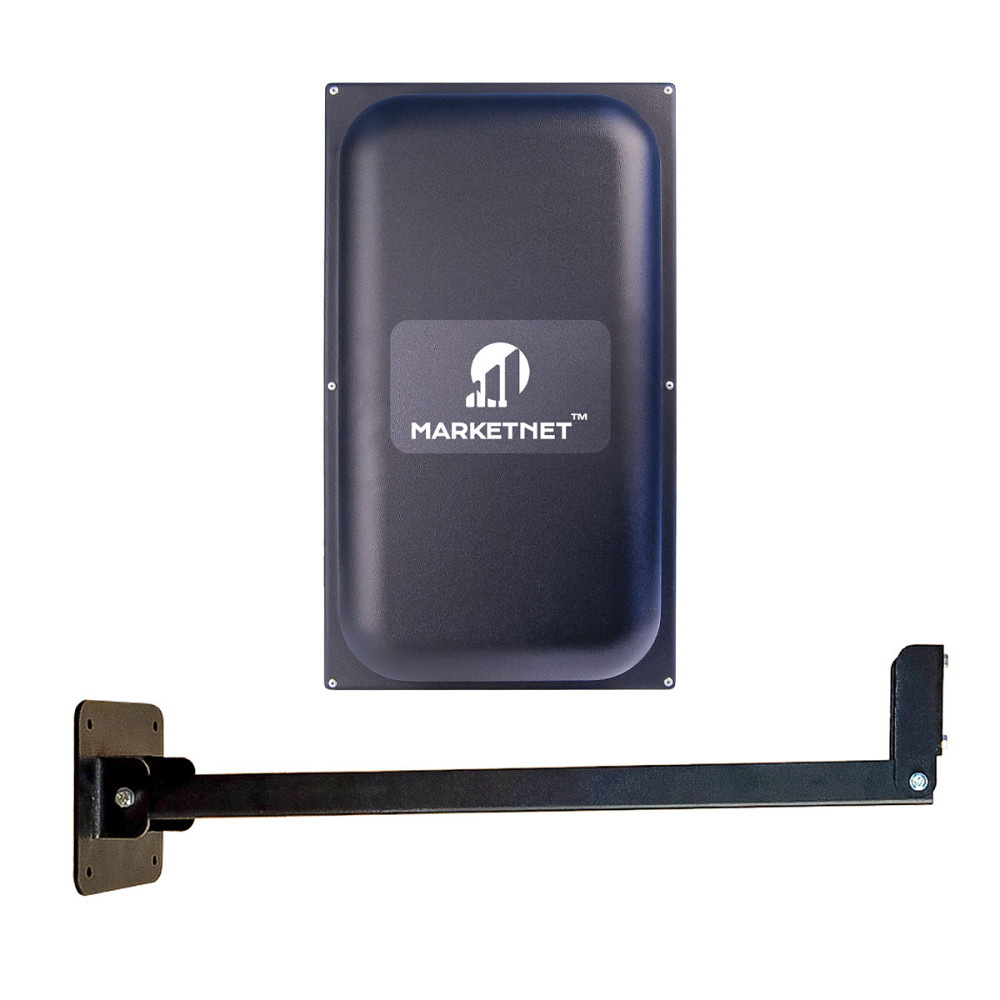

Комплект 4G антенна панельная MARKETNET Maxi MIMO мощностью 2 х 22 dBi + Кронштейн прямой

Состав комплекта:
Комплект с панельной 4G антенной Marketnet Maxi MIMO 22 dBi и прямым кронштейном - готовое решение для установки связи и монтажа усилителя. В комплектации к антенне прилагаются все необходимые дюбеля для крепежа.
Панельная 4G антенна MARKETNET Maxi MIMO 22 dBi 824-960 МГц/1700-2700 МГц
Антенна Marketnet Maxi MIMO – мощный усилитель интернет-сигнала. Устройство работает в нескольких поколениях сети – 3G, 4G и будет работать в 5G, когда этот стандарт станет доступен в Украине. Антенна взаимодействует со всеми украинскими операторами (Vodafone, Киевстар и Lifecell). Коэффициент усиления имеет показатель 22 дБ. Большим преимуществом данной антенны является поддержка широкого диапазона частот – 824-960 МГц и 1700-2700 МГц. Это позволяет использовать усилитель на любой территории, где сигнал сети слабый или совсем отсутствует. Также антенна поддерживает технологию MiMO 2x2. Такая функция позволяет усилить скорость сигнала в 2 раза.
Технические характеристики:
Рабочий диапазон: 824-960/1700-2700 МГц;
Коэффициент усиления: 22 дБ;
Поляризация: Горизонтальная/вертикальная/наклонная Х;
Входящее сопротивление: 50 Ом;
Допустимая мощность: 20 Вт;
КСВ (не больше): 2;
Количество разъемов: 2;
Поддержка MiMO: 2х2;
Тип разъема: F(Female);
Материал излучателя: Оцинкованная сталь;
Материал: пластик ABS
Размеры антенны:
Размер: 44 х 25,5 см
Глубина 7 см (крышка 5,5 см + 1,5 см F-гайки)
Вес: 1.4 кг
Кронштейн для крепления антенны на стену прямой
Кронштейн для антенны - это устройство, предназначенное для крепления антенны к опоре, зданию или другой поддерживающей конструкции. Установка прямого кронштейна для антенны включает в себя несколько шагов. Ниже приведена общая инструкция, которая может быть полезна. Также следует всегда соблюдать местные строительные нормы и правила.
Размеры кронштейна:
Размер крепежа к стене: 100х90 мм.
Вылет от стены: максимальный: максимальный – 580 мм, минимальный – 509 мм.
Поворотная часть для крепления антенны – 48 мм.
Ширина – 77,5 мм.
Инструкция по монтажу
Выбор места: Выберите открытое место, максимально удаленное от помех, чтобы обеспечить наилучший сигнал. Убедитесь, что вы учли все необходимые разрешения и правила.
Подготовка инструментов и материалов: Подготовьте необходимые инструменты, такие как сверла, винты, гайки, ключи и сам кронштейн. Убедитесь, что материалы соблюдают условия погоды.
Определите направление антенны: Определите направление антенны в соответствии с вашим сигналом. Используйте компас или специальный инструмент для этого.
Установка кронштейна: Установите кронштейн на выбранном месте. Используйте сверла для прокалывания отверстий для винтов. Убедитесь, что кронштейн крепко прикреплен к опорной поверхности.
Монтаж антенны: Прикрепите антенну к кронштейну, используя гайки и болты, поставляемые с антенной. Установите антенну так, чтобы она была направлена в нужном направлении.
Подключение кабеля: Подключите антенный кабель и обеспечьте надежное соединение.
Проверка сигнала: После установки проверьте сигнал, чтобы убедиться, что антенна работает правильно.
Схема монтажа
