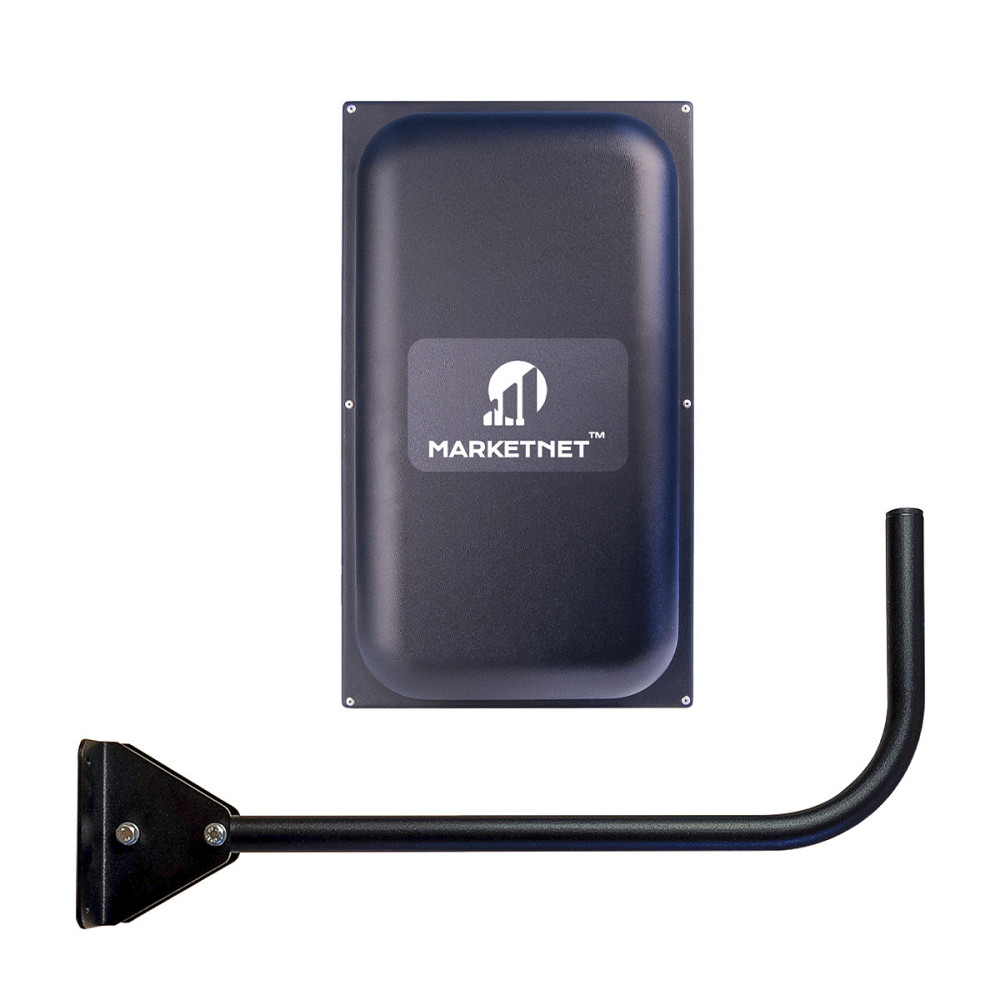

Усилитель сотового сигнала и мобильного интернета, 4G антенна панельная MARKETNET Maxi MIMO с кронштейном

Комплект 4G антенна панельная MARKETNET Maxi MIMO мощностью 2 х 22 dBi + Кронштейн Г-образный
Состав комплекта:
Комплект с панельной 4G антенной Marketnet Maxi MIMO 22 dBi и Г-образным кронштейном - готовое решение для установки связи и монтажа усилителя. В комплектации к антенне прилагаются все необходимые дюбеля для крепежа.
Панельная 4G антенна MARKETNET Maxi MIMO 22 dBi 824-960 МГц/1700-2700 МГц
Антенна Marketnet Maxi MIMO – мощный усилитель интернет-сигнала. Устройство работает в нескольких поколениях сети – 3G, 4G и будет работать в 5G, когда этот стандарт станет доступен в Украине. Антенна взаимодействует со всеми украинскими операторами (Vodafone, Киевстар и Lifecell). Коэффициент усиления имеет показатель 22 дБ. Большим преимуществом данной антенны является поддержка широкого диапазона частот – 824-960 МГц и 1700-2700 МГц. Это позволяет использовать усилитель на любой территории, где сигнал сети слабый или совсем отсутствует. Также антенна поддерживает технологию MiMO 2x2. Такая функция позволяет усилить скорость сигнала в 2 раза.
Технические характеристики:
Рабочий диапазон: 824-960/1700-2700 МГц;
Коэффициент усиления: 22 дБ;
Поляризация: Горизонтальная/вертикальная/наклонная Х;
Входящее сопротивление: 50 Ом;
Допустимая мощность: 20 Вт;
КСВ (не больше): 2;
Количество разъемов: 2;
Поддержка MiMO: 2х2;
Тип разъема: F(Female);
Материал излучателя: Оцинкованная сталь;
Материал: пластик ABS
Размеры антенны:
Размер: 44 х 25,5 см
Глубина 7 см (крышка 5,5 см + 1,5 см F-гайки)
Вес: 1.4 кг
Кронштейн для крепления антенны на стену Г-образный
Кронштейн Г-образный имеет форму буквы "Г". Такой кронштейн используется для крепления антенны на стене, крыше или другой поверхности. Кронштейн Г-образной формы обеспечивает дополнительную прочность и надежно держит антенну.
Размеры кронштейна:
Размер крепежа к стене: 100х103 мм.
Вылет от стены: 520 мм.
Высота крепежа для антенны: 200 мм.
Инструкция по монтажу
Выбор места: Выберите открытое место, максимально отдаленное от возможных помех, с целью обеспечения наилучшего сигнала. Убедитесь, что все необходимые разрешения и правила учтены.
Подготовка инструментов и материалов: Подготовьте необходимые инструменты, такие как сверла, винты, гайки, ключи и сам кронштейн. Убедитесь, что используемые материалы будут соблюдать условия погоды.
Определение направления антенны: Установите направление антенны в соответствии с вашим сигналом. Используйте компас или специальный инструмент для этой задачи.
Установка кронштейна: Закрепите кронштейн на выбранном месте с помощью сверла для прокалывания отверстий для винтов. Убедитесь, что кронштейн надежно прикреплен к опорной поверхности.
Монтаж антенны: Закрепите антенну на кронштейне, используя гайки и болты, идущие в комплекте с антенной. Установите антенну так, чтобы она была настроена в нужном направлении.
Подключение кабеля: Подключите кабель антенны и обеспечьте надежное соединение.
Проверка сигнала: После монтажа проверьте сигнал, чтобы убедиться, что антенна работает правильно.
Схема монтажа
