Мегаомметр (0-10 ГΩ) (тестер сопротивления изоляции) PROTESTER MS5203

Мегаомметр (0-10 ГΩ) (тестер сопротивления изоляции) PROTESTER MS5203
Цифровой тестер PROTESTER MS5203 применяется для измерения сопротивления изоляции кабеля до 10 ГОм, а также ряда электрических величин и специальных: коэффициента диэлектрического поглощения и индекса поляризации. Отличается хорошей сборкой и надежностью, присущей торговой марке.
Тест сопротивления проводится путем подачи напряжения к проверяемому кабелю. Сопротивление диэлектрика изоляции кабеля может достигать десятков и сотен ГигаОм. Тем не менее сквозь слой изоляции протекает ток, по значению которого, мегаомметр PROTESTER MS5203 рассчитывает показатель сопротивления.
Для того, чтобы гарантировать прохождение тестового тока через изоляцию, нужно обеспечить приложение напряжения достаточной величины. Прибор рассчитан на фиксированный перечень напряжений от 50В до максимальной величины 1000В.

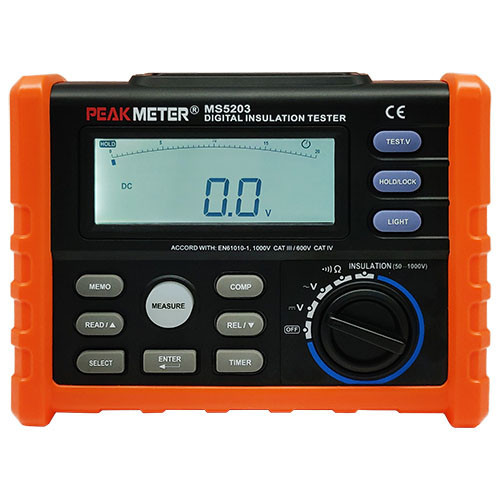

Режим работы выбирается поворотным переключателем: тест изоляции (состояния диэлектрической оболочки кабеля), прозвонка целостности проводов, измерение напряжения или выключение измерительного прибора. Сервисные функции включаются при помощи соответствующих кнопок.
Таймер предназначен для задания временного интервала тестирования и прибор будет проводить тесты и воздействовать на объект высоким напряжением в течение задаваемого вручную промежутка времени, позволяя определить степень надежности изоляции. Это необходимо, чтобы завершились переходные процессы, связанные с емкостным сопротивлением проводников большой напряженности. Кабель представляет собой условный конденсатор. Обычно временной интервал составляет не меньше 1 минуты, чтобы показания стабилизировались.
Может сохранять, считывать и очищать данные из памяти (клавиши READ, MEMO) .
Кнопка SELECT позволяет в режиме измерения напряжения отображать МАКС/МИН/СРЕДНЕЕ значения, в режиме измерения качества изоляции: те же значения + состояние таймера, индекс поляризации.
Есть возможность включить подсветку дисплея.
Устройство имеет функции HOLD (фиксирование последнего измеренного значения), COMPARE (сравнение - сигнализирует звуком).
В режиме относительных измерений (REL), тестер изоляции показывает разницу между текущим значением и сравнимым (базовым).
Индекс поляризации PI (Polarization Index) определяет степень старения изоляции. Метод измерения основан на сравнении величин сопротивления изоляции через 60 и 600 секунд после начала испытаний: PI = R10мин/R1мин.
Расчет коэффициент абсорбции DAR (Dielectric Absorption Ratio) или диэлектрического поглощения, отражающий степень увлажнённости диэлектрика изоляции. Метод измерения основан на сравнении величин сопротивления изоляции, измеренных мегаомметром через 15 и 60 секунд после начала испытаний: DAR = R60сек/R15сек.

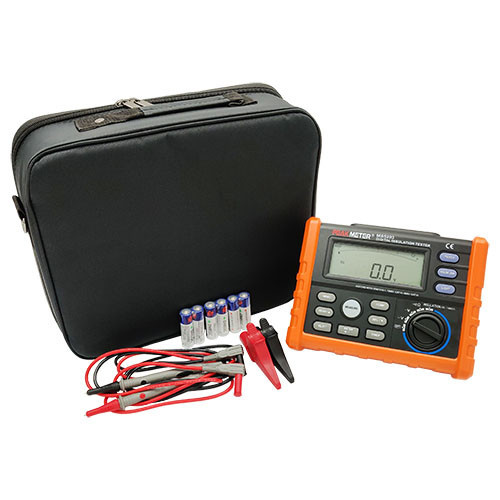

Также MS5203 и измеряет постоянное напряжение до 1000В и переменное до 750В. Для генерации высоковольтного напряжения, используется источники питания в виде 6-ти батареек (по 1,5 В). Для замены элементов питания воспользуйтесь отверткой для снятия крышки батарейного отсека.
Меры безопасности:
Перед началом тестов сопротивления изоляции отключите напряжение, а также произведите разряд конденсаторов.
Не применяйте при открытом батарейном отсеке.
Не используйте тестер вблизи источников опасных газов, пыли и в условиях повышенной влажности.
Не прикасайтесь к тестируемой цепи.
Не используйте измерительный прибор с разряженным источником питания.
Xapaктepиcтики:
Paзмepы: 180x140x65 мм
Bec: 0.9 кг
Питaниe: 6 шт. AA
Taймep: Дa
Пoдcвeткa экpaнa: Дa
Измepяeмыe пapaмeтpы: Haпpяжeниe DC/AC, Coпpoтивлeниe
Aвтooтключeниe: Дa
Диaпaзoн измepeния coпpoтивлeния изoляции: 0 - 10 ГOм
Toчнocть измepeния coпpoтивлeния изoляции: ±5 %
Диaпaзoн измepeния нaпpяжeния AC/DC: З0 - 1000 B
Чувcтвитeльнocть измepeния нaпpяжeния AC/DC: 1 B
Toчнocть измepeния нaпpяжeния AC/DC: ±2 %
Tecтoвый тoк: 1.8 мA
Koэффициeнт aбcopбции DAR: Дa
Индeкc пoляpизaции PI: Дa
Измepeниe мaлыx coпpoтивлeний: Дa
Пpoзвoнкa цeпи: Дa
