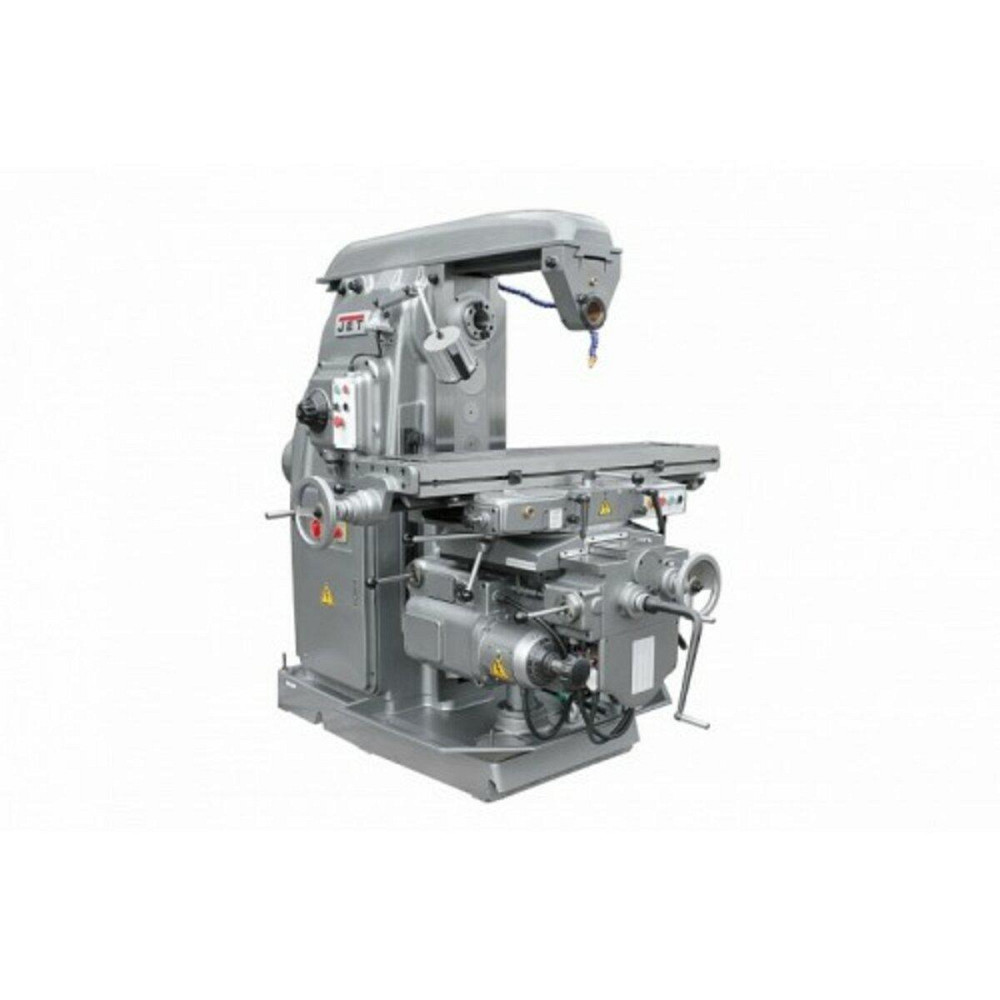

Фрезерный горизонтальный станок по металлу JET JHM-1253

Фрезерный горизонтальный станок по металлу JET JHM-1253
Рабочие параметры
Расстояние от центра стола до вертикальной предустройства колонны, 215-470
Макс. кут повороту столу, град ±45°
Число скоростей стола, шт 18 лет
Напруга, 400
Длина, мм 2294
Прискорена подача по осях X, Y, Z, мм/хв. 2300 / 2300 / 770
Ширина, мм 1770 год
Ширина Т-образного паза стола, мм (3)18x70
Диаметр отверстия шпинделя, мм 29
Высота, мм 1610 год
Размер стола, мм 1325x320
Диаметр переднего подшипника шпинделя, мм 90
Масса, кг 2940
Максимальная нагрузка на стол, кг 500
Мощность двигателя подачи, кВт 1,5
Мощность насоса охлаждения, кВт 0,125
Конус шпинделя ISO 50
Скорость потока охлаждающей жидкости, л/мин. 22
Мощность двигателя, кВт 7,5
Расстояние от шпинделя до стола (всь Z), мм 30-440
Диапазон скоростей подачи стола по оси X, мм/мин. 23,5-1180
Перемещение по оси X (ручной/механический), мм 700/680
Частота вращения шпинделя, об/мин 30-1500 (18 скоростей)
Диапазон скоростей подачи стола по оси Y, мм/мин. 23,5-1180
Перемещение по оси Y (ручной/механический), мм 255/240
Диапазон скоростей подачи стола по оси Z, мм/мин. 8-394
Перемещение по оси Z (ручной/механический), мм 410/390
Расстояние от оси шпинделя до консоли, мм 155
Описание
Горизонтально-фрезерный станок JET JHM-1253 имеет горизонтальное расположение оси шпинделя, где главное движение - вращательное движение шпинделя с фрезой, движение подачи - перемещение стола в продольном, поперечном и вертикальном направлениях, вспомогательное движение - ускоренное перемещение стола в тех же направлениях.
Станок JET JHM-1253 имеет консольную конструкцию для подъема стола в вертикальном направлении и предназначен для обработки плоскостей, ступеней, фрезерования канавок и пазов различных видов, с помощью цилиндрических, угловых, конечных, фасонных, сферических фрез.
По типу обрабатываемых заготовок предназначен для обработки цилиндрических, дисковых и фасонных конструкций, а также профилей различного сечения из стали, чугуна, цветных металлов и их сплавов.
Модель JET JHM-1253 может использоваться как в одиночном производстве в небольших мастерских, на ремонтно-механических и инструментальных участках, так и на крупных промышленных предприятиях в серийном производстве деталей с использованием функций автоматических и полуавтоматических циклов.
Конус горизонтального шпинделя имеет посадку ISO-50.
Хобот с поддерживающей серьгой имеет возможность перемещения горизонтальными направляющими скольжения типа «Ласточкин хвост» с возможностью установки горизонтальных оправок разной длины.
Высокая жесткость и усиленная конструкция позволяют обрабатывать детали весом до 500 кг с высокой точностью и производительностью, этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении.
Для максимального исключения вибраций при черновой обработке массивных заготовок на станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость ударные нагрузки, возникающие при обработке деталей.
Основные узлы выполнены из высокопрочных сплавов.
Рабочий стол имеет возможность поворота на угол 45° влево и вправо. При установке его на определенный угол и дополнительном оснащении делильной головкой станок может фрезеровать винтовые поверхности.
Станок оснащен подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
