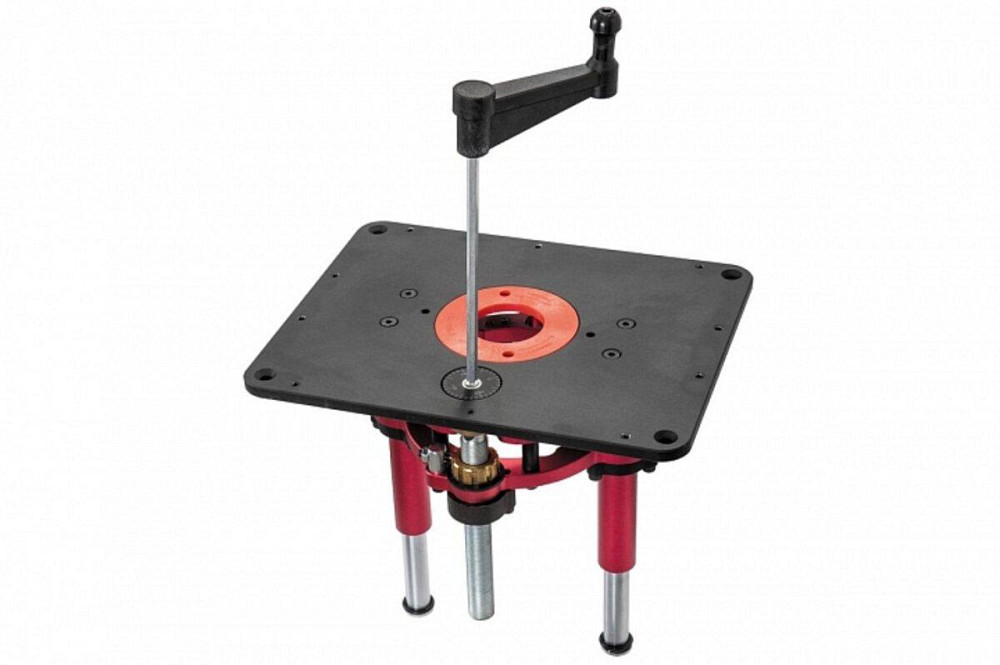

Фрезерный лифт JET JRMLS-1: 298х235х10 мм. зажим мотора. 98-107 мм. подъем 80 мм

ХАРАКТЕРИСТИКИ
Размеры монтажной пластины (ДхШхВ) 298х235х10 мм
Диаметр зажима для фрезерного мотора 98-107 мм
Ход шпинделя (подъем) 80 мм
Диаметр отверстия стола под кольцо проставки 98,3 мм
Внешний (внутренний) диаметр проходного кольца 98,3 (50,8) мм
Длина, мм 298
Ширина, мм 235
Высота, мм 270
Масса, кг 4,8
СОБЛИВОСТІ:
Подъем/опускание фрезерного двигателя съемной рукояткой
Угловая шкала для контроля высоты подъема
Регулируемый конечный упор верхнего положения
Съемная вставка-кольцо в установочную площадку
Регулирующие винты для установки площадки заподлицо с поверхностью стола
Крепежная пластина с механизмом подъема и опускания JRMLS-1 для установки в стол фрезерного мотора JRM-1, или другого подобного с цилиндрическим корпусом диаметром 98-107 мм.
Для монтажа устройства поверхности делают вырез по размеру пластины и закрепляют с тыльной стороны монтажные кронштейны. Пластина кладут сверху и выравнивают заподлицо, вращая девять регулировочных упоров, после чего завинчивают и затягивают крепежные винты.
Сверху расположено отверстие для рукоятки подъема/опускания и шкала с угловой разметкой для контроля. Один оборот ручки перемещает мотор на 1/16 дюйма, или примерно на 1.6 мм. Ходовой винт оснащен гайкой, играющей роль конечного упора; она вращается от руки после ослабления стопорного винта.
Круглое окно диаметром около 100 мм служит для замены фрез и закрывается кольцом-проставкой, оно фиксируется поворотом на защелках. Штатное с внутренним отверстием 50 можно заменить другим.
