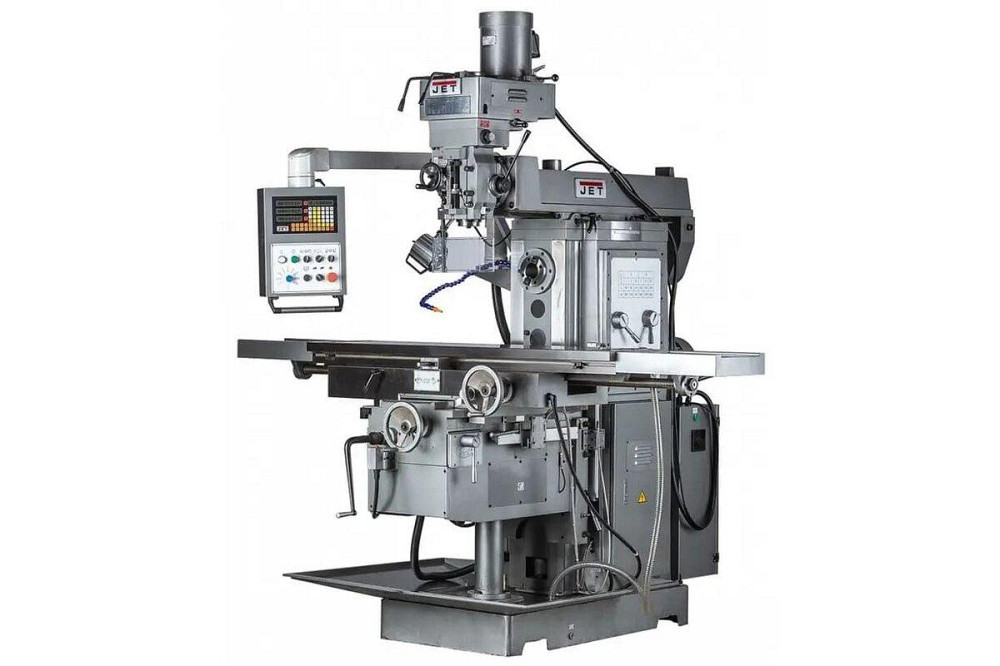

Фрезерный универсальный станок JET JMD-1463 TSX DRO

Фрезерный универсальный станок JET JMD-1463 TSX DRO
Характеристики
Максимальный диаметр сверления сталь, мм 40
Максимальный диаметр конечной фрезы, мм 25
Максимальный диаметр торцевой фрезы мм 125
Вертикальный шпиндель
Частота вращения вертикального шпинделя, об/мин 58-6000 (20 скоростей)
Мощность двигателя вертикального шпинделя, кВт 5,5
Автоматическая подача пиноли, мм/про 0,04/0,08/0,15
Конус шпинделя ISO 40 (DIN 2080)
Диапазон наклона фрезерной головки, град ±90⁰
Ход пиноли шпинделя, мм 140
Расстояние от вертикального шпинделя до стола, мм 200-650
Горизонтальный шпиндель
Частота вращения горизонтального шпинделя, об/мин 60-1800 (12 скоростей)
Мощность двигателя горизонтального шпинделя, кВт 4
Конус шпинделя ISO 50 (DIN2080)
Расстояние от горизонтального шпинделя до стола, мм 50-450
Фрезерный стол
Размер стола по оси X и Y, мм 1600 х 360
Ход стола по оси X и Y, мм 1300 х 290
Ход стола по оси Z, мм 400
Количество поставок, прим. 8
Ход хобота, мм 550
Ширина Т-образного паза, мм (3) 18х80
Скорость подачи СОЖ, л/мин. 25
Максимальная нагрузка на стол, кг 350
Напруга, 400
Длина, мм 2520
Ширина, мм 2100
Высота, мм 2500
Масса, кг 2750
Комплектация
Шомпол М24 – 1шт.
Оправка ISO50/MК4 – 1шт.
Шестигранные ключи 5 и 10мм
Оправка горизонтального шпинделя Ф27мм со шпонковым пазом – 1шт.
Оправка горизонтального шпинделя Ф32мм со шпонковым пазом – 1шт.
Рожковый ключ 14-17 - 1 шт.
Рожковый ключ 27-30 - 1 шт.
Рожковый ключ 36-41 - 1 шт.
Машинні лещата
Особенности:
Вертикальный и горизонтальный шпиндели
Мощный двигатель вертикального шпинделя с широким диапазоном частоты вращения
Максимальная частота вращения 5000 об/мин для высококачественной обработки цветных металлов
Наклон фрезерной головки влево/вправо ±900
Микро подача оси Z с ограничителем глубины сверления
Автоматическая подача по осям X, Y, Z приводным серводвигателем с крутящимся высоким моментом.
Центральный пульт оператора с включением реверса
УЦЫ (устройство цифровой индикации) по 3 осям, цена разделения 0,005 мм, погрешность ± 1 знак
Встроенная система подвода СОЖ
Описание:
JMD-1463 TSX DRO - широкоуниверсальный фрезерный станок для промышленных предприятий самого разного уровня, профильных и многопрофильных мастерских и т.д.
На станке JMD-1463 TSX DRO можно выполнять сверление отверстий до диаметра 40 мм и фрезеровать конечными фрезами до диаметра 25 мм.
На станке установлены вертикальный и горизонтальный шпиндели с скоростями вращения 58-5000/60-1800 об/мин соответственно. Расстояние между вертикальным шпинделем и столом от 200 до 650 мм, горизонтальный шпиндель-стол – от 50 до 450 мм.
Выбор скоростей вертикального шпинделя осуществляется с помощью вариаторной коробки скоростей и имеет 2 диапазона, по 10 скоростей в каждом. 1-й диапазон - снижен, имеет скорости: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000. 2-й диапазон - повышенный, с скоростями: 116, 183, 283, 33 2566, 3733, 6000.
Скорость вращения горизонтального шпинделя изменяется в диапазоне от 60 до 1800 об/мин и имеет 12 предустановленных скоростей.
Для удобства работы фрезерная головка имеет механизм наклона влево или справа в вертикальной плоскости на 90°.
Горизонтальный и вертикальный шпиндели имеют функцию реверса.
Для повышения точности и скорости обработки деталей станок JMD-1463 TSX DRO оснащен устройством цифровой индикации (УЦЫ) с дискретностью в 5 микрон и устройством автоматической подачи по осям X, Y и Z, с приводом от серводвигания переменного тока с максимальным крутящим моментом 10 Нм. Пеноль шпинделя также имеет функцию автоматической подачи с тремя установленными скоростями 0,04/0,08/0,15 мм/об.
Станок оснащен системой подачи СОЖ с помпой мощностью 90Вт и скоростью потока 25 л/мин, имеет защитный экран с конечным выключателем, лампу освещения рабочей зоны и ряд других полезных опций
