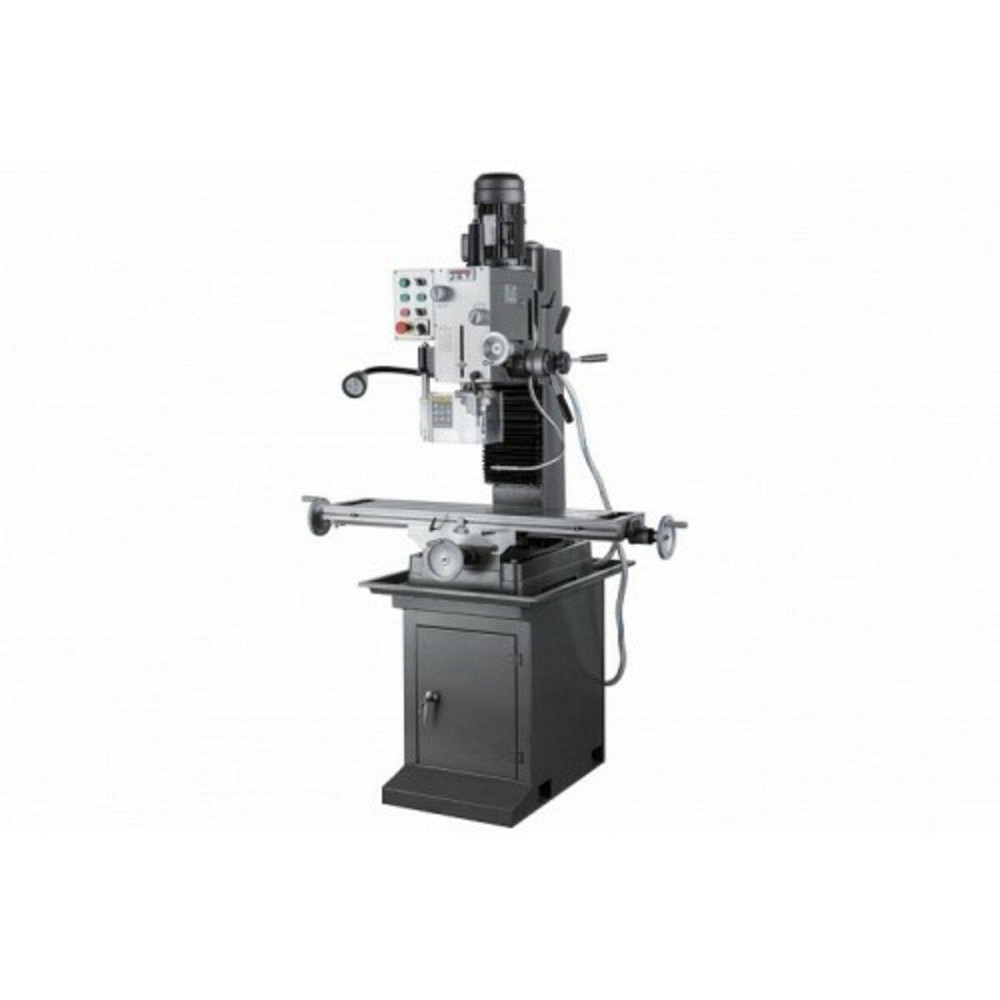

Фрезерно-сверлильный станок JETJMD-45L

Фрезерно-сверлильный станок JETJMD-45L
Рабочие параметры
Максимальный диаметр конечной фрезы, мм 32
Напруга, 400
Длина, мм 1090
Размеры стула по осям X и Y, мм 800 x 240
Ширина, мм 785
Ширина Т-образного паза стола, мм 23.14
Высота, мм 1120
Масса, кг 350
Диапазон наклона головы, град. ±90˚
Длина в упаковке, см 85
Конус шпинделя ISO30
Ширина в упаковке, см 76
Ход стола по оси X и Y, мм 560x190
Расстояние от шпинделя до стола, мм 460
Высота в упаковке, см 115
Ход пиноли шпинделя, мм 120
Масса в упаковке, кг 380
Мощность двигателя, кВт 1,1/1,5
Частота вращения шпинделя, об/мин I – 75, 180, 280, 600, 1000, 1600 II – 150, 360, 560, 1200, 2000, 3200
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр сверления сталь, мм 32
Максимальный диаметр торцевой фрезы мм 80
Особенности:
Тяжелое основание и мощная вертикальная стойка из серого чугуна
Направляющие рабочего стола типа Ласточкин хвост
Мощный двигатель асинхронный 1,5 кВт
Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
Шпиндельный конус ISO30
Ограничитель глубины сверления
Микро подача оси Z
Наклон фрезерной головы слева, справа ±90°
Центральная панель управления
Режим нарезки резьбы, с автоматическим включением реверса
Системы подачи СОЖ в зону резки
Лампа местного освещения
Фрезерно-сверлильный станок JMD-45L является универсальным типом станочного оборудования, выпускаемого компанией JET.
Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезание резьбы, выполнение других технологических операций.
Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки.
Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции.
Для расширения задач обработки заготовок, фрезерная головка станка имеет возможность поворота влево/право на 90 0, облегчая технологические манипуляции в процессе обработки.
Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.
Фрезерно-сверлильный станок данной модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок.
Станок оснащен шпинделем с конусом ISO30 с зажимной тягой М12. Ход пиноли шпинделя составляет 120 мм.
Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 45мм, при фрезеровке конечной фрезой до 32мм и фрезой торцевой до 80 мм.
Оснащение позволяет осуществлять вращение шпинделя в обоих направлениях, справа и слева. Наличие микрометрической подачи позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм.
Модель оснащена мощным асинхронным электродвигателем - 1.1/1.5 кВт, обеспечивающим частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150-3200 об/мин.
Станок оснащен коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет производить нарезку резьбы.
Модель JMD-45L оснащена рабочим столом размером 800 x 240мм, который перемещается по направляющему типу ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 560мм и 190 мм соответственно.
На столе есть три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других устройств. Общий вес станка составляет 350кг/
