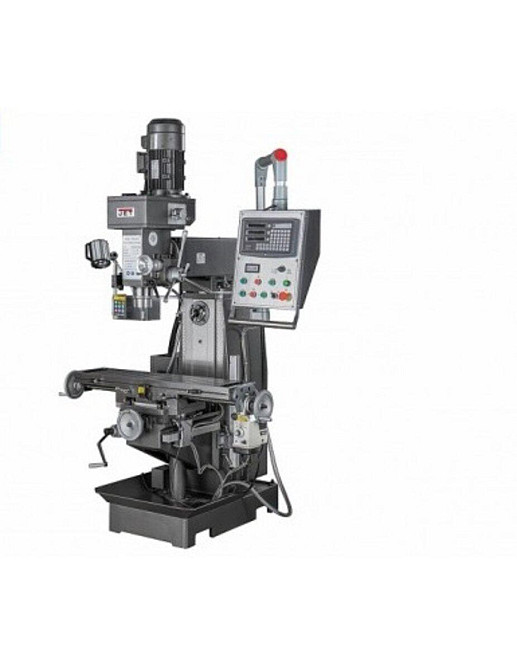

Фрезерно-сверлильный универсальный станок по металлу JET JMD-939GHV DRO

Фрезерно-сверлильный станок по металлу JET JMD-939GHV DRO
Рабочие параметры
Поворот консоли фрезерной головки в горизонтальной плоскости, гр ±360⁰
Максимальный диаметр конечной фрезы, мм 20
Частота вращения вертикального шпинделя, об/мин 100-600 / 350-2000
Расстояние от вертикального шпинделя до колонны, мм 250-650
Мощность двигателя горизонтального шпинделя, кВт 1,5
Напруга, 400
Длина, мм 1340
Размеры стула по осям X и Y, мм 1000x240
Расстояние от вертикального шпинделя до стола, мм 70-370
Ширина, мм 1140
Диапазон поворота стола, град ±30⁰
Высота, мм 2250
Частота вращения горизонтального шпинделя, об/мин 60-1350
Масса, кг 880
Максимальная нагрузка на стол, кг 150
Длина в упаковке, см 144
Конус шпинделя ISO 40 (DIN 2080), ISO 40 (DIN2080)
Ширина в упаковке, см 120
Ход стола по оси X и Y, мм 585 х 185
Расстояние от горизонтального шпинделя до стола, мм 20-320
Высота в упаковке, см 230
Ход пиноли шпинделя, мм 120
Масса в упаковке, кг 960
Максимальный диаметр сверления сталь, мм 30
Мощность двигателя вертикального шпинделя, кВт 2,2
Максимальный диаметр торцевой фрезы мм 63
Ширина Т-образного паза основания, мм (3) 14
Диапазон наклона фрезерной головки, град ±90⁰
Описание
Благодаря своим уникальным возможностям, богатой комплектацией и конкурентоспособной цене JMD-939GHV DRO интересной широкой коле потребителей.
Станок может с одинаковой эффективностью применяться промышленными предприятиями различного уровня, профильными и многопрофильными мастерствами, конструкторскими учреждениями, исследовательскими институтами и т.д.
На станке JMD-939GHV DRO можно выполнять сверление отверстий до диаметра 30 мм и фрезеровать конечными фрезами до диаметра 20 мм.
На станке установлены вертикальный и горизонтальный шпиндели с скоростями вращения 100-2000/60-1350 об/мин соответственно.
Расстояние между вертикальным шпинделем и столом от 70 до 370 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм; горизонтальный шпиндель-стол – от 20 до 320 мм.
Выбор скоростей вертикального шпинделя осуществляется с помощью бесступенчатой регулировки частоты вращения шпинделя с ее индикацией на пульте управления.
Скорость вращения горизонтального шпинделя изменяется с помощью клинопасных передач.
Для удобства работы фрезерная головка имеет механизм наклона влево или справа в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.
Горизонтальный и вертикальный шпиндели имеют функцию реверса.
Для повышения точности и скорости обработки широкоуниверсальным станком JMD-939GHV DRO оснащен устройствам цифровой индикации (УЦЫ), устройством автоподачи по оси X и системой подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.
