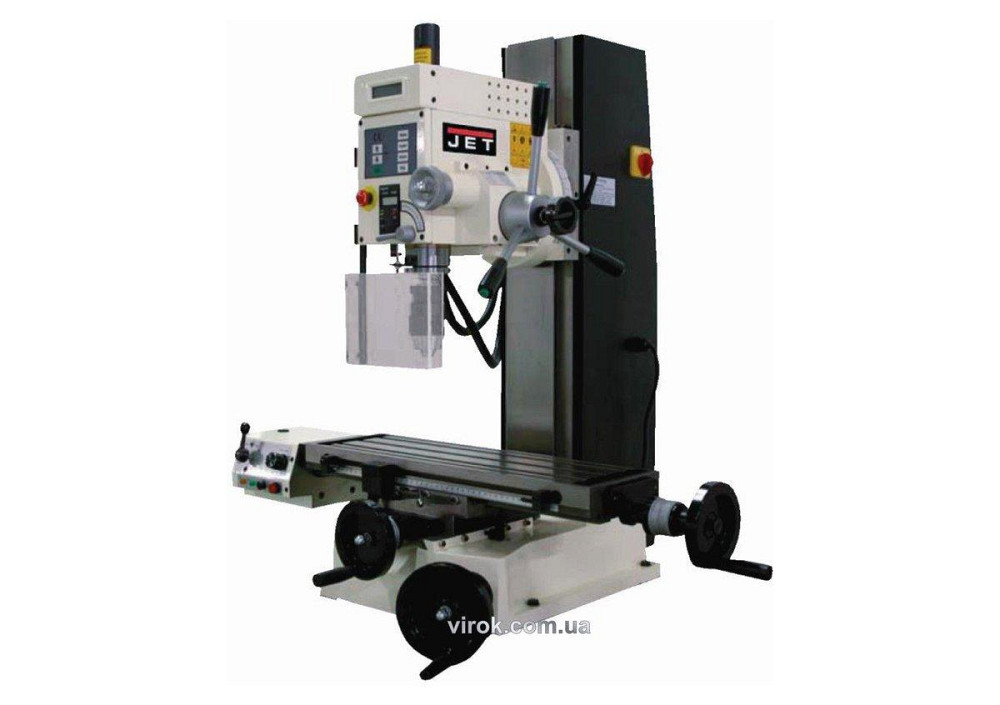

Фрезерно-сверлильный станок по металлу JET JMD-3T : 230 В, 1.3 кВт с сверлением Ø≤ 20 мм

ХАРАКТЕРИСТИКИ
Напруга, В 230
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления чугун, мм 23
Максимальный диаметр торцевой фрезы мм 50
Максимальный диаметр конечной фрезы, мм 20
Максимальный диаметр нарезаемой резьбы мм М10
Сверлильный патрон 1-13
Частота вращения вертикального шпинделя, об/мин 100 - 1750
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 70
Шомпол М12
Конус вертикального шпинделя МК-3
Диапазон поворота вертикальной головы (вправо/влево) -90/+45
Расстояние от вертикального шпинделя до стола, мм 410
Расстояние от вертикального шпинделя до стойки, мм 230
Размер стола по оси X и Y, мм 700 x 160
Ход стола по оси X и Y, мм 490 x 150
Ширина Т-образного паза стола, мм 12
Количество Т-образных пазов стола, шт 3
Тип двигателя Бесколлекторный
Мощность вертикального двигателя, кВт 1
Максимальный диаметр сверления (Ст. 3) Ø20 мм / М10
Диапазон наклона головы, град. 30° влево / 90° вправо
Длина, мм 910
Ширина, мм 560
Высота, мм 850
Масса, кг 200
Длина в упаковке, см 104
Ширина в упаковке, см 60
Высота в упаковке, см 90
Масса в упаковке, кг 210
ОСОБЛИВОСТІ:
стойкая и станина станка изготовлена из серого чугуна;
бесколлекторный двигатель;
функция реверса;
наличие плавной регулировки частоты вращения шпинделя;
опция автоматической подачи рабочего стола по оси X;
функция микроподачи шпинделя;
цифровая индикация вылета шпинделя;
механизм поворота головы станка влево на 300, вправо на 900;
наличие резьбы резьбы;
крестовой стол увеличенной длины с направляющими типа ласточкин хвост.
Сверлильно-фрезерный станок JMD-3T является аналогом модели станка JMD-3. Единственное отличие этой модели – увеличенная длина рабочего стола. Станок рассчитан на индивидуальное использование, может быть использован для мелкосерийных работ на производстве. Технически станок может быть подключен к электросети напряжением 230, используется для выполнения широкого спектра сверлильных и фрезерных работ. Благодаря наличию в двигателе функции реверса, станок выполняет технологические операции по нарезанию резьбы. Высокое качество обработки обеспечивается цифровой индикацией вылета шпинделя и плавной регулировкой частоты вращения шпинделя.
Модель JMD-3T отличается прочной и устойчивой конструкцией. Станина и стойка станка изготовлена из серого чугуна, обеспечивая оборудованию устойчивость к вибрации. Сверлильно-фрезерный станок имеет возможность поворота головы, влево на 300, вправо в 900, создавая оптимальные режимы обработки заготовок. Оснащение оснащено шпинделем с конусом МК-3 с зажимной тягой М12. Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 20 мм. Для повышения точности обработки, установлена функция микроподачи шпинделя. Ход пиноли составляет 70 мм.
Моторная группа станка JMD-3T представлена бесколлекторным двигателем мощностью 1 кВт. Управление работой двигателя осуществляется с пульта, расположенного на голове станка. Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения составляет 100-1750 об/мин. Переключение двигателя в режим реверса осуществляется кнопкой, расположенной на ручке пиноли.
Крестовой рабочий стол имеет длину 700 мм, движется по направляющим типа ласточкин хвост. Станок оснащен опцией автоматической подачи стола по оси X, имеет 3 Т-образных пазы шириной 12 мм для установки дополнительного крепления.
Вес станка в укомплектованном состоянии составляет 200 кг. Рабочая зона оснащена защитным экраном.
