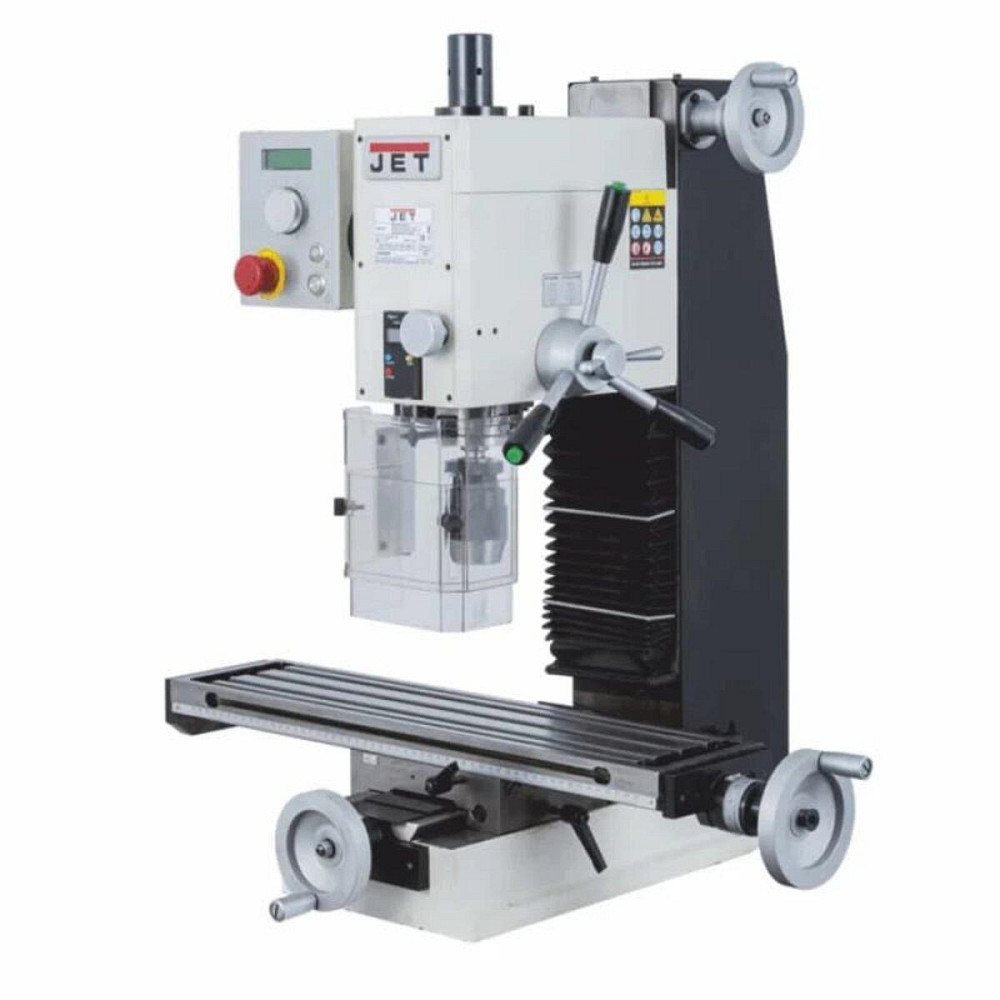

Фрезерно-сверлильный станок по металлу JET JMD-X2L

Фрезерно-сверлильный станок по металлу JET JMD-X2L
Характеристика
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр сверления чугун, мм 22
Максимальный диаметр торцевой фрезы мм 50
Максимальный диаметр конечной фрезы, мм 16
Максимальный диаметр нарезаемой резьбы мм М12
Сверлильный патрон 1–13
Частота вращения вертикального шпинделя, об/мин 100 – 2000
Количество скоростей вертикального шпинделя, шт плавно
Ход пиноли шпинделя, мм 68
Диаметр пиноли, мм 60
Шомпол М12×260
Конус вертикального шпинделя МК-3
Расстояние от вертикального шпинделя до стола, мм 45 – 340
Расстояние от вертикального шпинделя до стойки, мм 190
Размер стола по оси X и Y, мм 595 × 140
Ход стола по оси X и Y, мм 394 × 180
Ход головы по оси Z, мм 290
Ширина Т-образного паза стола, мм 12
Расстояние между пазами стола, мм 35
Количество Т-образных пазов стола, шт 3
Тип двигателя Бесколлекторный
Мощность вертикального двигателя, кВт 0,75
Тип верстата Метал
Напруга, 230
Длина, мм 770
Ширина, мм 640
Высота, мм 740
Масса, кг 95
Длина в упаковке, см 82
Ширина в упаковке, см 72
Высота в упаковке, см 89
Масса в упаковке, кг 125
Особенности:
Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна;
Бесколлекторный двигатель;
Режим резьбы;
Плавная регулировка частоты вращения шпинделя;
Цифровая индикация частоты вращения шпинделя;
Микроподавление пиноли шпинделя;
Цифровая индикация микроподачи пиноли шпинделя;
Крестовой стол с направляющими типа ласточкин хвост.
Комплектация
Самозажимной патрон сверлильный B16 с оправкой. Зажим от 1 до 13 мм
Рожковые ключи 17×19、8×10、14×17
Ключ для демонтажу патрона
U-образный ключ
Гайка для T-образного паза 12хM10 – 2шт
Затискна тяга M12-295мм
Клин-виколотка
Пластикова масляна
Инструкция по эксплуатации
Описание
Сверлильно-фрезерный станок JMD-X2L является обновленной моделью, поставляемой нами ранее станком JMD-X2S.
По техническим характеристикам они практически идентичны с небольшими отличиями в улучшении эргономики и панели управления.
Станок рассчитан на индивидуальное применение в домашних мастерских, в отдельных случаях может быть рекомендован для одиночных и мелкосерийных работ на производстве.
Подключение станка к электросети с напряжением 230В. Применяется для выполнения широкого спектра мелких сверлильных и фрезерных работ.
Наличие микроподачи пеноли шпинделя с цифровой индикацией позволяет достичь точного контроля вертикальной подачи.
Максимальный ход пиноли шпинделя составляет 68 мм.
Контроль перемещений в продольной и поперечной плоскости осуществляется лимбами на штурвалах с ценой распределения 0,02 мм, в вертикальной плоскости 0.01 мм
JMD-X2L имеет прочную и устойчивую конструкцию для настольного размещения. Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна, обеспечивая оборудованию устойчивость к вибрации.
Станок оснащен шпинделем с конусом МК-3, с зажимной тягой М12.
Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 20 мм, выполнять фрезерные работы с максимальным диаметром конечной фрезы до 16мм и фрезы торцевой до 50мм.
Также имеет режим резьбования нареза с максимальной резьбой М12.
Моторная группа станка JMD-X2L представлена бесколлекторным двигателем мощностью 750Вт. резьбовая резка осуществляется кнопкой на передней панели, а включение реверса – зеленой кнопкой на конце рукоятки штурвала опускания пиноли шпинделя.
Крестовой рабочий стол размером 595 x140мм перемещается по направляющим скольжения типа ласточкин хвост. Закрепление тиски и других зажимных устройств осуществляется с помощью 3-х Т-образных пазов размером 12мм и расстоянием между ними 35мм.
Маса верстата 95кг. Рабочая зона имеет ограждение прозрачным защитным экраном.
