Фугирующий станок JET JJ-8-M : 230В 2,1(1.5)кВт.вал Ø=65мм, 3 ножа 205х19х3мм (2М)

ХАРАКТЕРИСТИКИ
Напруга, 230
Потребляемая (выходная) мощность, кВт 2,1 (1,5)
Частота вращения строгального вала 4400 об/мин.
Диаметр строгального вала 65 мм
Размер ножей (ДхШхТ) 205х19х3, 0 мм
Количество ножей 3
Максимальна ширина заготовки, мм 200
Глубина строгания за один проход 0-3 мм
Размеры фуговального стола (ДхШ) 1530х230 мм.
Размеры фугирующих упоров (ДхВ) 850х104 мм.
Угол наклона фугирующего упора -45-0-45 °
Диаметр вытяжного штуцера, мм 100
Длина, мм 1540
Ширина, мм 700
Высота, мм 1050
Масса, кг 142
Длина в упаковке, см 190
Ширина в упаковке, см 50
Высота в упаковке, см 32
Масса в упаковке, кг 159
ОСОБЛИВОСТІ:
Регулировка глубины строгания
Регулируемый фугирующий упор
Регулируемое ограждение ножевого вала
Фугирующие столы из чугунного литья
Фугирующий упор из чугунного литья

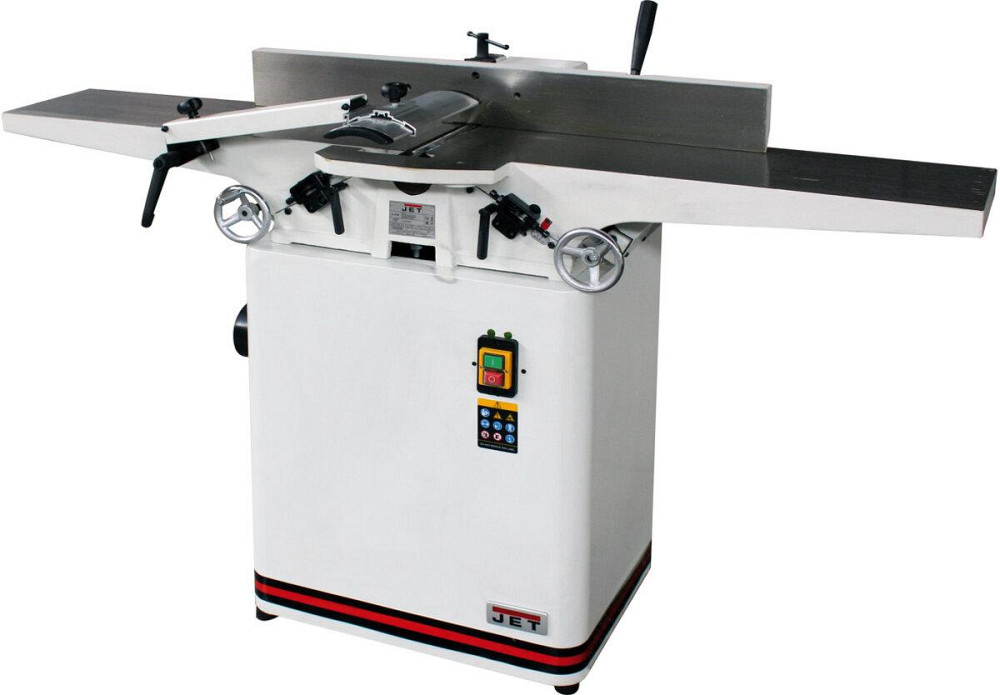

JJ-8-M - фугирующий станок с шириной строгания 200 мм и длинными чугунными столами, предназначенный для любительского применения. По компоновке и строению он повторяет профессиональные модели Jet, что делает его таким же точным и удобным в работе.

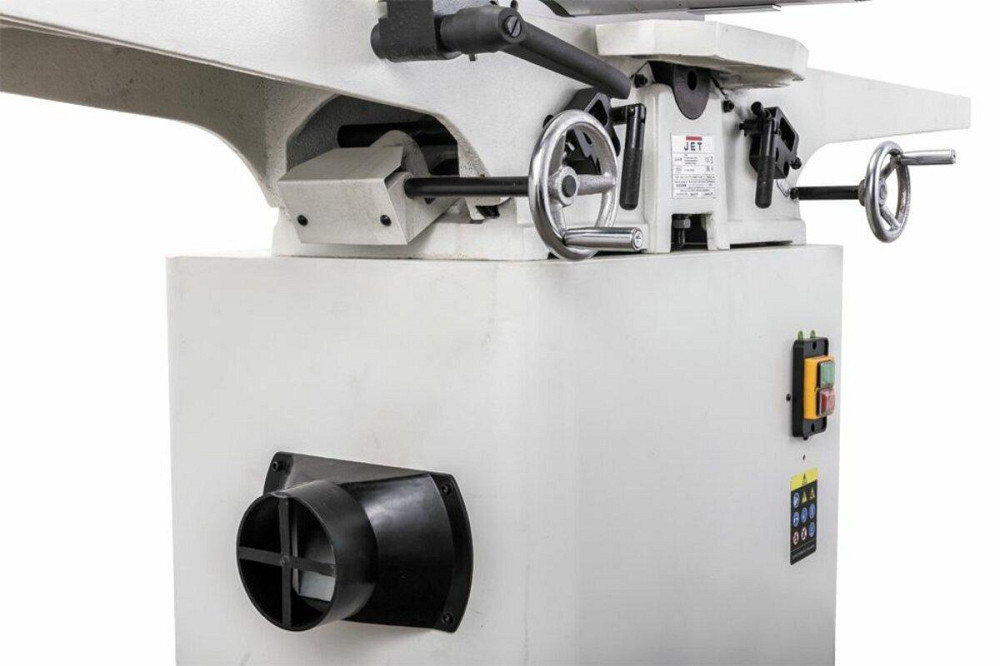

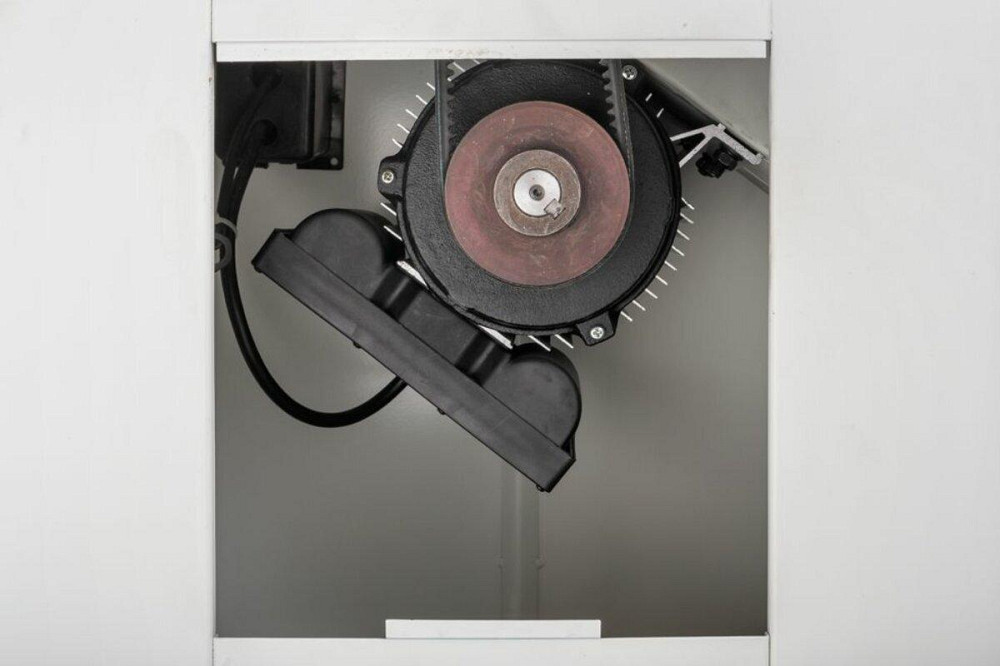

Конструкция состоит из двух частей. В нижней (она выполняет роль тумбы-подставки) однофазный асинхронный двигатель и кожух сбора стружки со 100-миллиметровым аспирационным патрубкам. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунную основу, где расположен тормозатор.

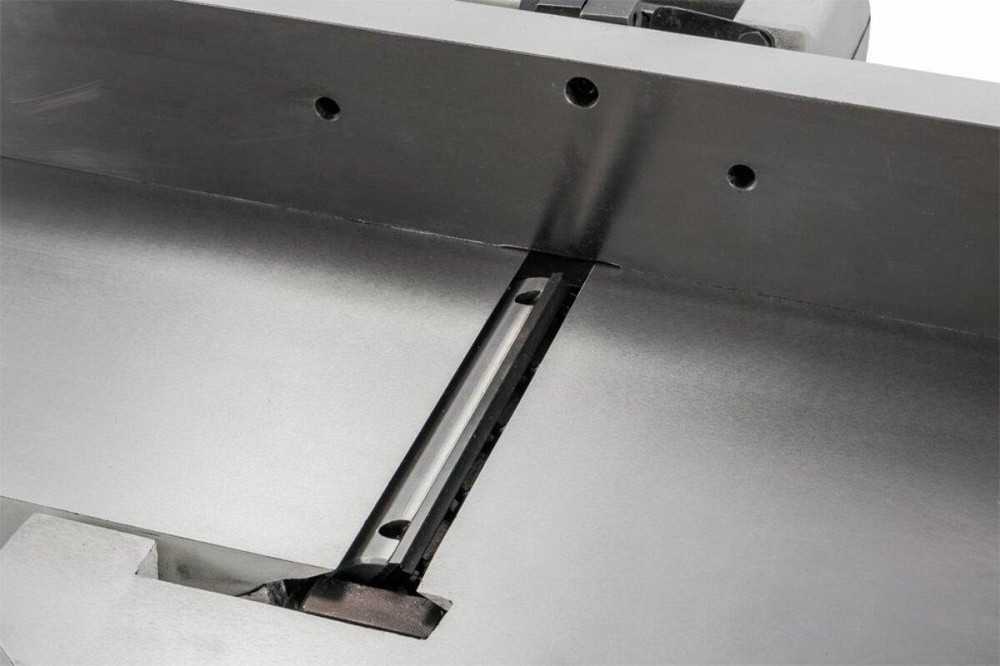

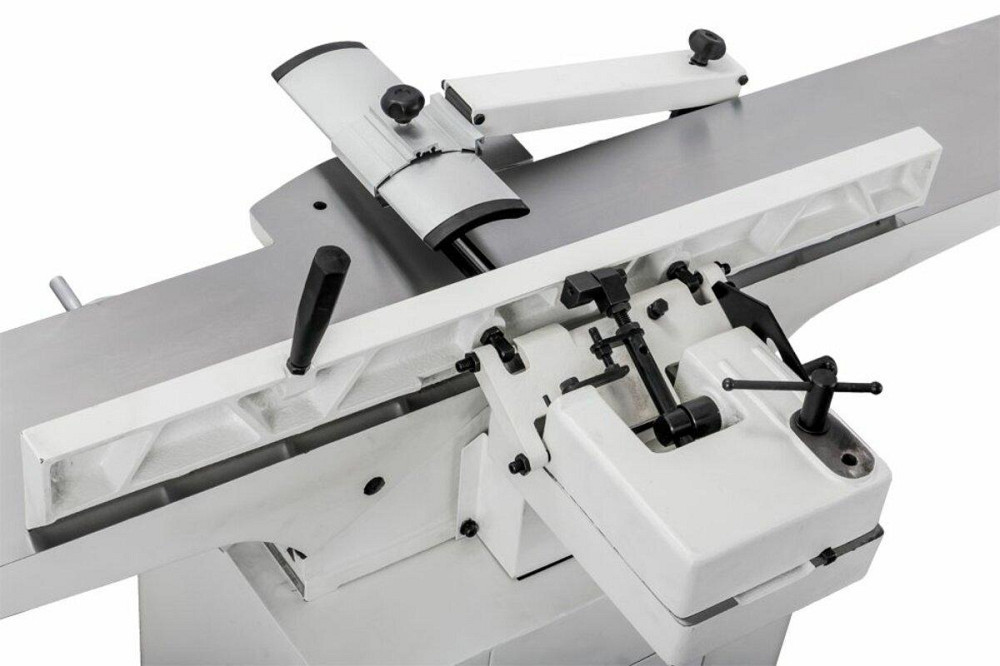

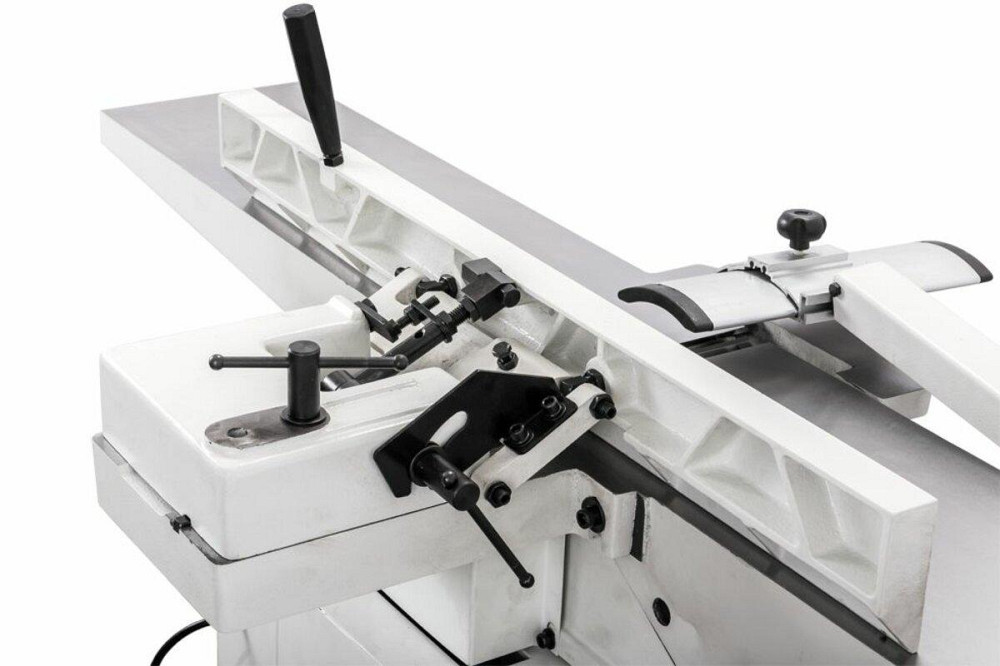

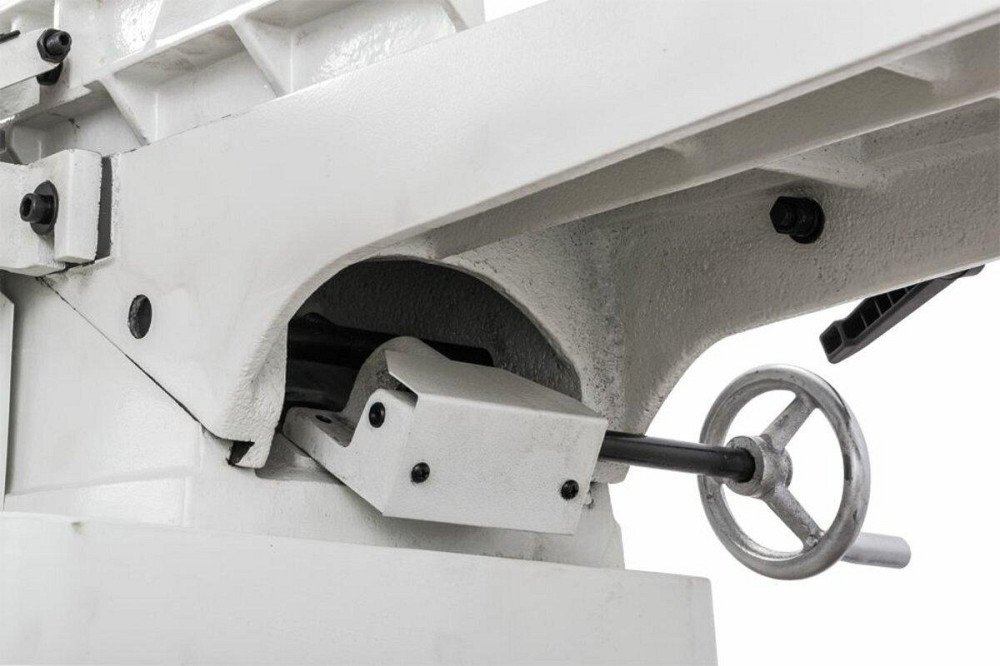

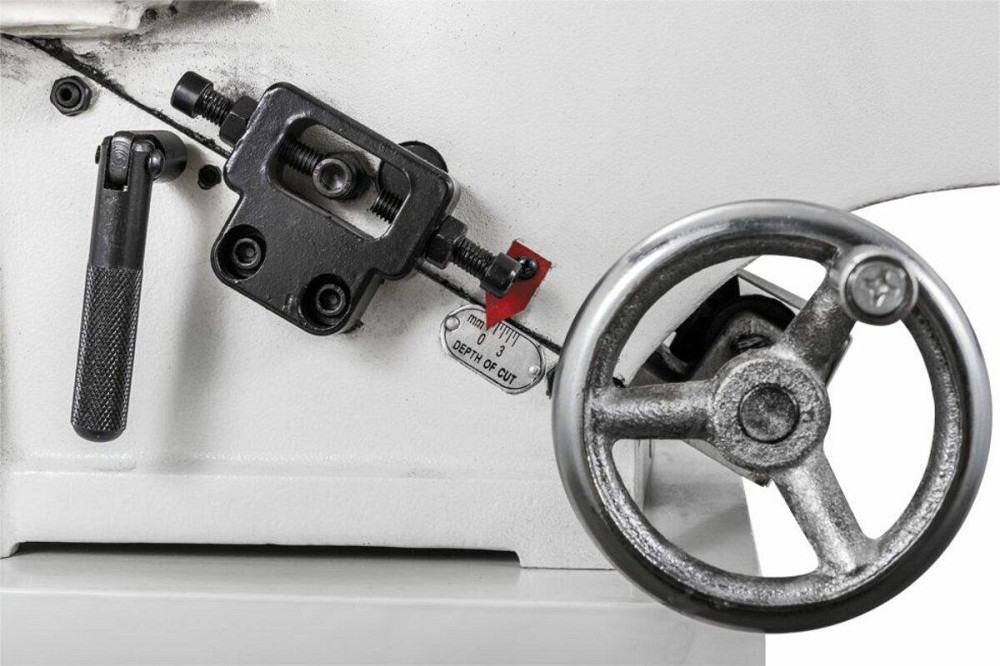

Оба стола регулируются по высоте с помощью винтовых механизмов, приводимых в действие ручками-машинами. Перемещанием стола, подаваемого (переднего), устанавливают глубину строгания, для чего есть ответная разметка; приемный (задний) регулируют только при обслуживании станка при операциях починки. Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения выполняется резьбовым зажимом. Ножевой вал укомплектован тремя ножами, допускающими повторную заточку. Их типоразмер и ассортимент так же, как и у профессиональных фуганков Jet с аналогичной шириной строгания.
