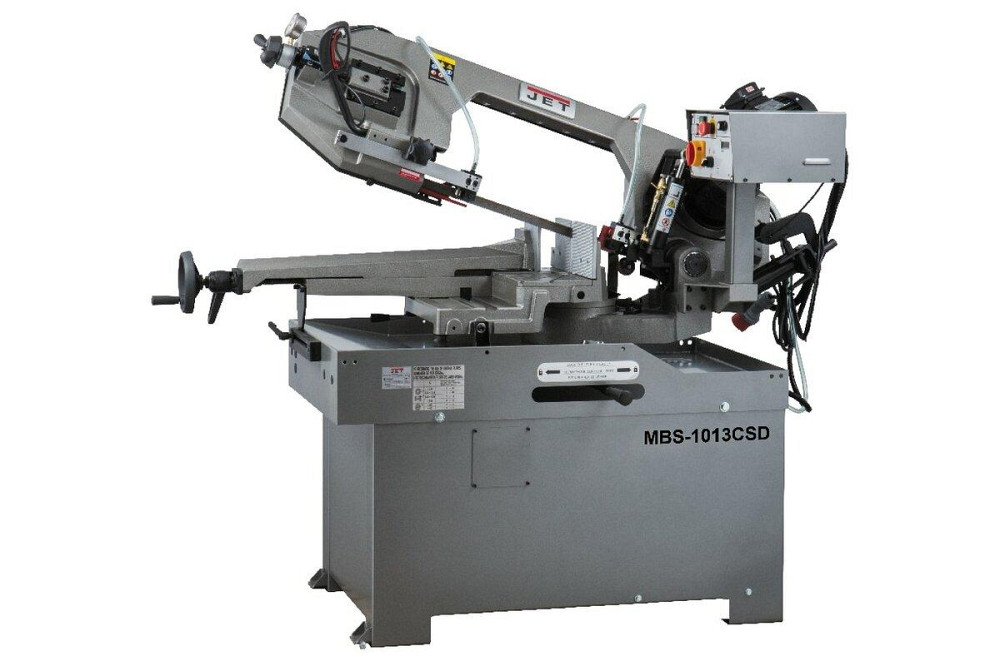

Стручевый станок по металлу JET MBS-1013CSD

Стручевый станок по металлу JET MBS-1013CSD
Характеристики
Напруга, 400
Резание под углом (Диапазон поворота пристальной рамы) -45 ° / +60 °
Макс. Ø обробки при 90 º Ø270 мм
Мощность двигателя, кВт 1,5
Зона обробки при 90 ° Ø270 мм, □260 мм, □350х220 мм
Область обработки при + 45 ° справа Ø240 мм, □200 мм, □200x210 мм
Область обработки при - 45° влево Ø180 мм, □140 мм, □140x160 мм
Зона обработки при + 60 ° справа Ø150 мм, □95 мм, □130x95 мм
Размеры ленточного полотна, мм 27 х 0,9 х 3160 мм
Скорость движения полотна, м/мин 20-85
Ширина ленточного полотна, мм 27
Длина, мм 2050
Ширина, мм 830
Высота, мм 2000
Масса, кг 360
Длина в упаковке, см 174
Ширина в упаковке, см 76
Высота в упаковке, см 112
Масса в упаковке, кг 410
Особенности:
Станок европейского типа
Возможность поворота консоли вправо на 60°, влево на 45°
Наличие системы гидроразгрузки
Плавная регулировка скорости опускания пристальной рамы
Пыление заготовок большого диаметра;
Система контроля натяжения полотна с датчиком аварийной остановки при обрыве
Плавная регулировка скорости вращения полотна с отображением скорости на дисплее
Удобные ручные тиски с возможностью быстрого зажима заготовки
Система подачи СОЖ
Кордщетка, для очистки полотна от большой стружки, которую не вымыет СОЖ
Стручевопыльный станок MBS-1013CSD является моделью станка европейского типа, используемой для пиления заготовок большого диаметра. Станок применяется серийных работ по производству. Конструкция оснащена поворотной рамой, обеспечивающей пиление заготовок под разными углами. Максимально допустимый диаметр заготовок при пилении под прямым углом составляет 270 мм. Допускается поворот консоли вправо на 60 0 для работы с заготовками диаметром 150 мм. Есть возможность поворота рамы слева на 45 0. Станок оснащен системой гидроразгрузки, позволяющей осуществлять плавное опускание пристальной рамы в рабочую зону, снизить усилие оператора при подъеме консоли. Регулировка давления гидроцилиндра позволяет установить необходимую скорость опускания рамы, обеспечить необходимую силу прижима.
Модель станка оснащена быстрозажимными тисками, благодаря которым повышается производительность работ. Тиски могут передвигаться перпендикулярно движению ленточного полотна для обработки заготовок под разными углами.
Моторная группа станка MBS-1013CSD оснащена мощным экономичным электродвигателем – 1,5 кВт, работающий в различных режимах. Плавная регулировка скорости движения ленточного полотна достигается благодаря частотному преобразователю. Станок обеспечивает скорость движения ленточного полотна в диапазоне 26-85 м/мин, в зависимости от материала обрабатываемой заготовки и диаметра. Скорость движения полотна освещается на дисплее. Управление процессом осуществляется с пульта управления, расположенного рядом с моторным кожухом. Станок оснащен кнопкой экстренной остановки. Качество распила, безопасность работы обеспечивается подачей СОЖ непосредственно в область резки.
Станок имеет направляющие, передвигающиеся по консоли и регулирующие проход полотна в зависимости от диаметра заготовки. В направляющих установлены подшипники и сухарики, осуществляющие позиционирование ленточного полотна под углом 90 0 до обрабатываемой заготовки. Сила натяжения полотна определяется показаниями тензометра и регулируется вручную. Станок MBS-1013CSD в оснащенном состоянии весит 360 кг.
