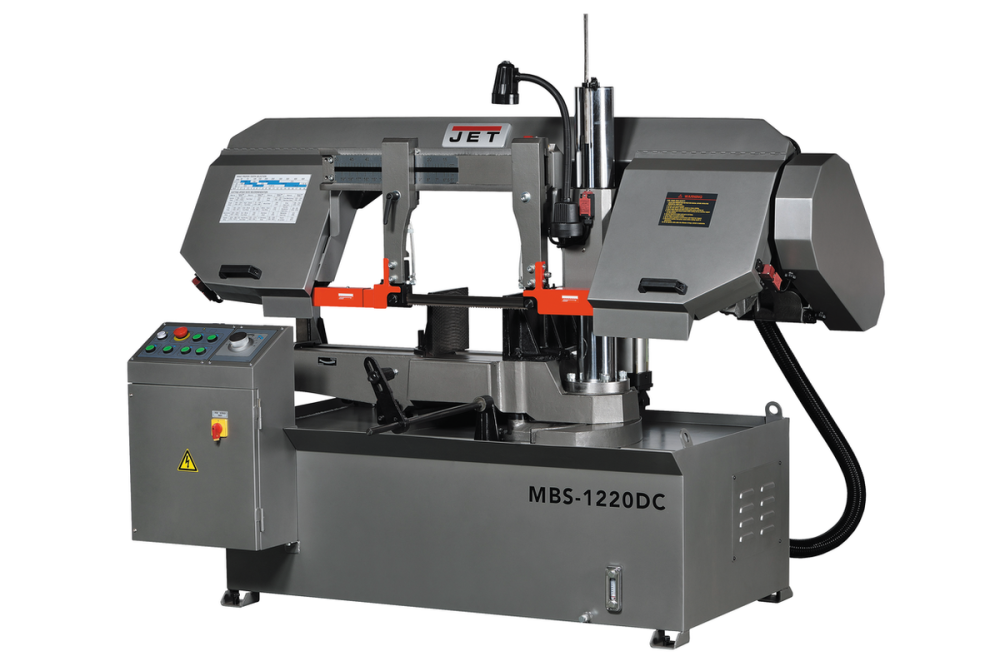

Стручевый станок по металлу JET MBS-1220DC

Стручевый станок по металлу JET MBS-1220DC
Характеристики
Напруга, 400
Резание под углом (Диапазон поворота пристальной рамы) -45 ° / 0 °
Макс. Ø обробки при 90 º Ø300 мм
Мощность двигателя, кВт 2,2
Зона обробки при 90 ° Ø300 мм, □300х300 мм □300х432 мм
Область обработки при + 45 ° справа Ø300 мм, □255х255 мм □203х300 мм
Размеры ленточного полотна, мм 34 х 1,1 х 3950 мм
Скорость движения полотна, м/мин 22, 40, 58, 84
Высота рабочего стола, мм 680
Объем бака СОЖ, л 25
Ширина ленточного полотна, мм 34
Длина, мм 2100
Ширина, мм 1100
Высота, мм 1400
Масса, кг 740
Длина в упаковке, см 226
Ширина в упаковке, см 126
Высота в упаковке, см 165
Масса в упаковке, кг 800
Особенности:
Станок колонного типа
Двухстойковая схема обеспечивает более производительную резку и равномерное усилие подачи
Полуавтоматический, высокопроизводительный станок для резки труб,
профилей и заготовок цельного сечения из черных и цветных металлов
Работа с полотном шириной 34 мм
Поворотная пышная рама станка позволяет отрезать заготовки под углом до 45°
Мощный двигатель предназначен для работы в режиме длительной нагрузки
Мощный редуктор для длительного срока службы
4-х скоростной режим движения ленточного полотна
Комбинированные подшипники направляющих полотна
Легкая регулировка высоты подъема рамы
Мощное усилие гидравлической губки тисков обеспечивает надежную фиксацию
заготовки
Легкое управление, циклические операции
Встроенная система подачи СОЖ
Система гидравлики
Модель MBS-1220DC является модельным рядом ленточно-пыльных станков колонного типа, в которых вертикальное движение консоли осуществляется вдоль колонн. Наличие двух стоек позволяет проводить длительную обработку на повышенных режимах подачи консоли. Станок имеет поворотную, бодрящую раму, позволяющую выполнять обработку заготовок диаметром 300 мм под прямым углом и 255 мм при левом повороте рамы под углом 45 0. Оснащение используется для промышленных серийных работ, способных выполнять отделку металлических круглых заготовок большого диаметра, прямоугольного сечения. Станок имеет гидравлическую систему, обеспечивающую движение консоли по вертикали, что позволяет использовать в конструкции гидравлические тиски мощного прижимного действия. Технологические возможности станка позволяют выполнять полный цикл обработки заготовок полуавтоматического режима.
Стручевопыльный станок колонного типа тиски, губки которого осуществляют дожим заготовок с помощью гидроцилиндра.
Модель MBS-1220DC оснащена мощным электродвигателем – 2.2 кВт, обеспечивающим с помощью редуктора плавное движение ленточного полотна. Наличие ременной передачи позволяет осуществлять работу станка в 4-х скоростном режиме. Диапазон скоростей составляет 22,40,58 и 84 м/мин, которые устанавливаются в зависимости от жесткости заготовочного материала. Управление работой станка осуществляется с пульта управления. Оснащение оснащено системой подачи СОЖ непосредственно к области резания.
Тяжелая консоль перемещается в вертикальном положении, имеет направляющие, обеспечивающие проход полотна, предотвращающие ввод полотна в процессе работы. Направляющие имеют подшипниковую группу, благодаря которой осуществляется фиксация ленточного полотна в необходимом положении по отношению к обрабатываемой заготовке. Станок установлен на прочном и устойчивом основании. Вес всего оборудования составляет 645 кг.
