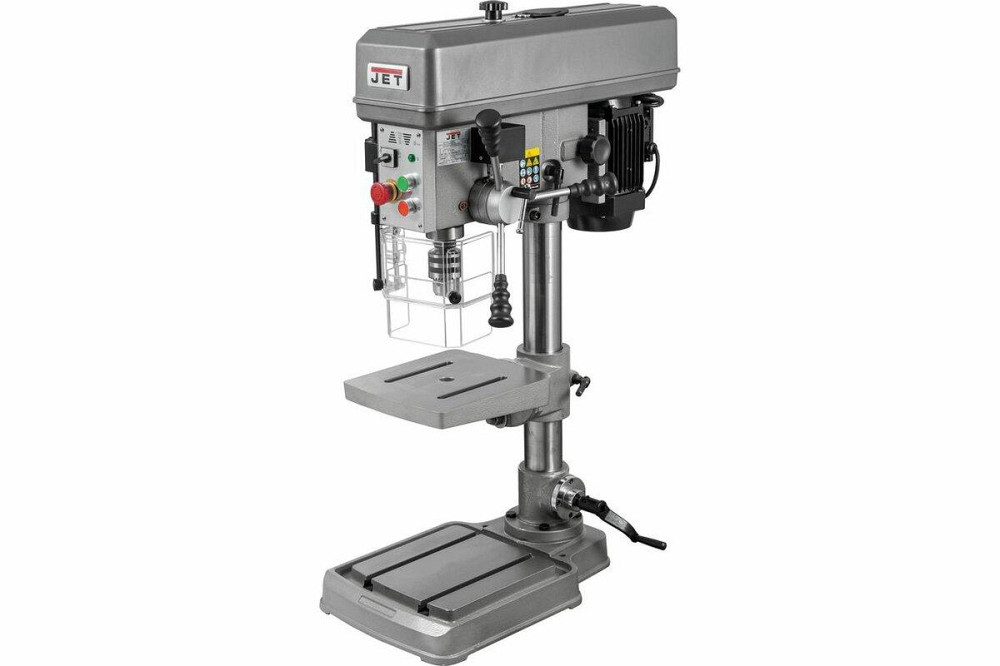

Сверлильно-режьбонарезные станок JET IDTP-16 : 400V 0,75 кВт.

Сверлильно-резьбонарезные станок JET IDTP-16
Характеристики
:
Тип приводу Ременной
Диаметр стойки, мм 70
Напруга, 400
Длина, мм 710
Ширина, мм 410
Рабочая зона основания, мм 258x275
Высота, мм 1025
Размер стола, мм 246x278
Масса, кг 93
Макс. диаметр стальной нити М12
Длина в упаковке, см 125
Конус шпинделя МК-2
Ширина в упаковке, см 61
Высота в упаковке, см 102,5
Ход пиноли шпинделя, мм 98
Количество Т-образных пазов стола, шт 2
Масса в упаковке, кг 97
Мощность двигателя, кВт 0,5
Потребляемая мощность кВт (S6 40%) 0,75
Вылет шпинделя, мм 203
Количество скоростей шпинделя 5
Расстояние шпиндель-стол, мм 255
Размер Т-образного паза стола, мм 13,5
Устройство подачи СОЖ нет
Расстояние шпиндель-основа, мм 500
Размер основания, мм 340x520
Частота вращения шпинделя, об/мин 200 - 2250
Максимальный диаметр сверления чугун, мм 18
Автоподавление нет
Максимальный диаметр сверления сталь, мм 16
Автореверс є
Описание
Станок сверлильный настольный IDTP-16 возглавил новую линейку станков JET с возможностью нарезать резьбу.
Станок оснащен мощным двигателем 500Вт и способен в режиме длинных нагрузок нарезать резку до М12.
На станке установлен асинхронный двигатель, на который установлен шкив с 5 ручками, опрокидывая ремень по ручьям шкива, вы меняете скорость от 200 до 2500 оборотов в минуту.
Данное решение в тандеме с легкой натяжкой двигателя и надежной фиксацией позволяет сохранить и передать хороший момент на шпиндели.
Основа станка отлита из серого чугуна, станок устанавливается на верстак или стол, подстоль и фиксируется болтами.
Надежная фиксация позволяет уменьшить вибрации. В основу вставляется толстостенная труба, на которую непосредственно крепится голова сверлильного станка. В управлении станок достаточно прост.
Все управление расположено на лицевой части станка, есть два режима, резьбовая резьба и сверление.
В режиме сверления станок применяется как классический сверлильный станок отверстия до 16 мм.
В режиме нарезания, станок автоматически меняет направление вращения шпинделя при достижении заданной глубины.
Глубину задает оператор, выставляется с помощью поворота нониуса со шкалой до нужной глубины.
По достижении нужной глубины нониус фиксируется и при достижении заданной глубины срабатывает конек и включает обратное вращение шпинделя.
Это решение известно и проверено не одним десяток лет и позволяет в режиме высоких нагрузок нарезать резку в заготовках.
Заготовка устанавливается на стол, выполненный он также из серого чугуна, стол имеет возможность поворота и регулировки по высоте.
Станок поставляется с патроном и дорном на конус шпинделя МК-2.
