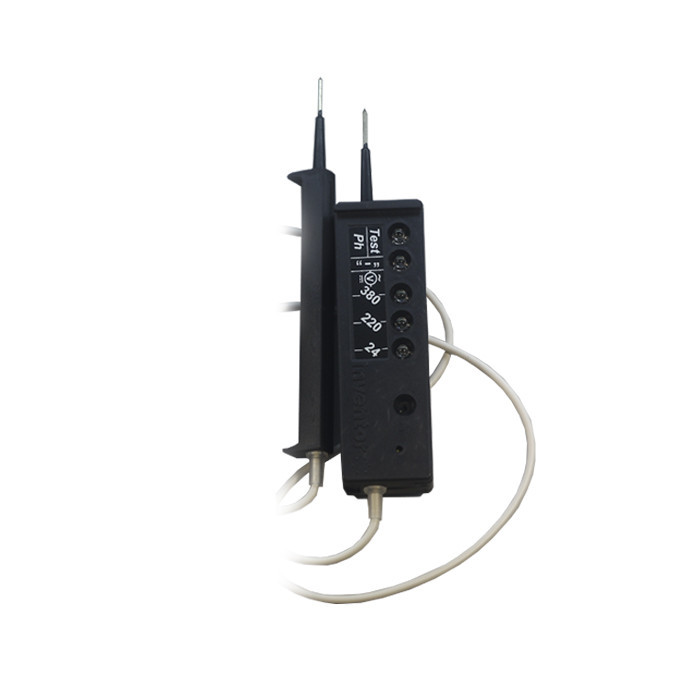

Указатель напряжения Контакт 55ЭМ

Контакт 55ЭМ представляет из себя мобильный прибор, проверяющий наличие/отсутствие источника напряжения. Используется при контроле исправности и поиске повреждений электрических установок, проверке электросхем и т.п. Каждый указатель оснащен световой индикацией, показывающей наличие напряжения на проверяемой части. Виды прибора Контакт - 55ЭМ является указателем напряжения до 1000В, которые разделяются на: однополюсные- двухполюсные. Однополюсный указатель требует контакта только с одной токопроводящей частью. Заземление происходит сквозь тело человека, который прикасается пальцами руки к указателю. Ток при контакте выше 0.3 мА не поднимается. Однополюсные аппараты изготавливаются в виде авторучки. В корпусе размещается лампочка и резистор. Внизу корпуса находится метал. щуп, вверху - плоский метал. контакт. Применение Применяется однополюсный указатель при измерении переменного тока, т.к. индикация напряжения при постоянном токе будет отсутствовать. Используется при проверке фазного провода, коммутации, патронов, предохранителей и т.п. Двухполюсный указатель напряжения работает путем контакта к двум частям электроустановок. При наличии напряжения загорается лампочка (накаливания/неоновая), работающая за счет разности потенциала между частями электроустановок. Малое потребление тока указателем (до нескольких мА) обеспечивает четкий, устойчивый сигнал. В схему указателя последовательно с лампой включен резистор, который ограничивает проходящий ток, что позволяет не перегорать лампе при работе прибора. Применение Применяется двухполюсный указатель для определения переменного и постоянного тока. При работе от переменного тока металлические части могут создавать емкость относительно других фаз или земли, что приводит к срабатыванию лампы после прикосновения одним щупом. Для избегания данной проблемы в плате задействован шунтирующий резистор равный сопротивлению добавочного резистора. Использование указателя при проверке напряжения до 1000В позволяет обходиться без средств защиты. Указатели Контакт 55ЭМ запрещено заземлять, т.к., прикоснувшись к источнику напряжения, оператора может ударить током, что приведет к причине несчастного случая. В условиях низкой емкости прибора относительно заземленных предметов (работа на воздушных линиях, деревянных опорах и т.п.) указатель необходимо заземлить. Контакт-55ЭМ позволяет: контролировать наличие/отсутствие переменного/постоянного тока- проверять целостность электрических цепей и полупроводниковых устройств (тиристоры, диоды), обмотку реле, электродвигателей и т.п.- определять приближенное значение контролируемого напряжения- определять фазный провод (электрод) в цепи переменного тока. Устройство осуществляет звуковой и визуальный сигнал при работе в любом режиме. Определить состояния проверяемой цепи можно по комбинации святящихся индикаторных элементов согласно таблице. Таблица комбинаций элементов контакта Режим Визуальная индикация Звуковой сигнал Переменное напряжение Test/Ph «-» 380 220 24 Прерывистый 2
