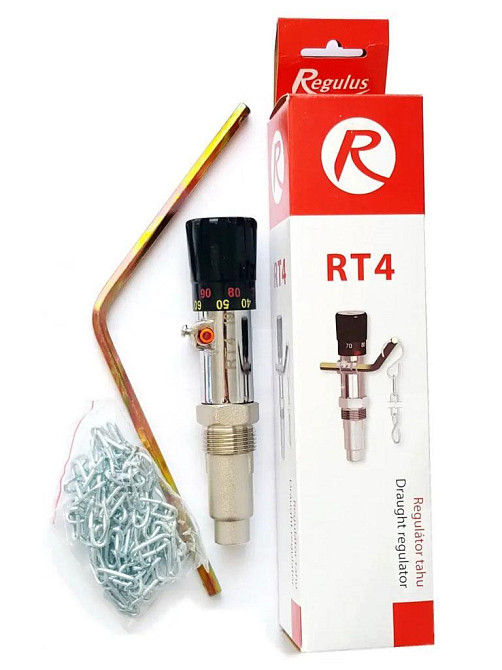

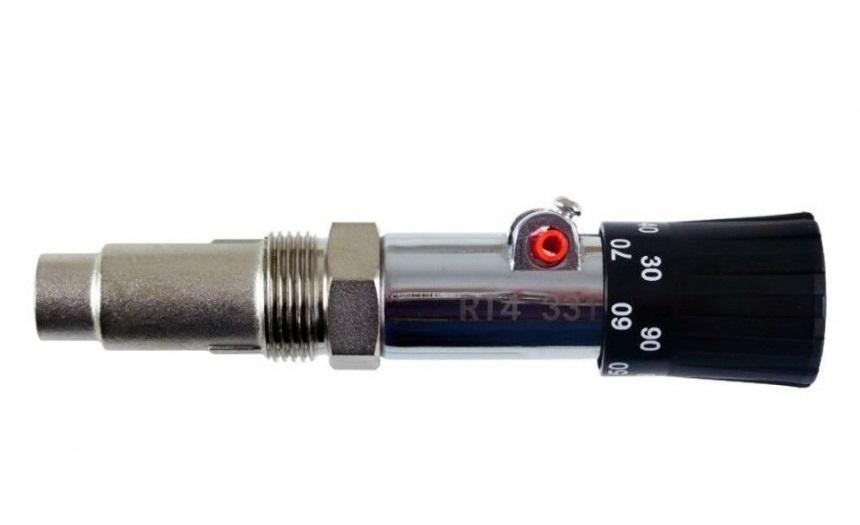

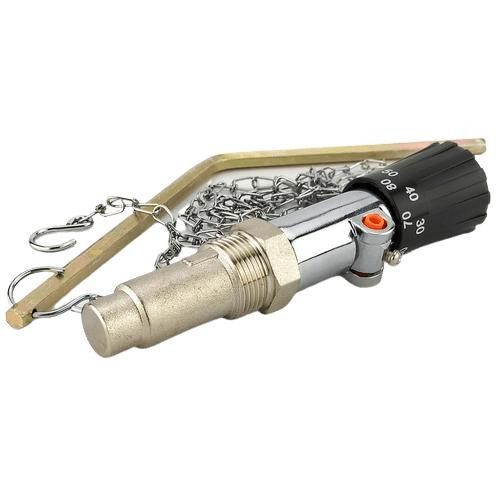

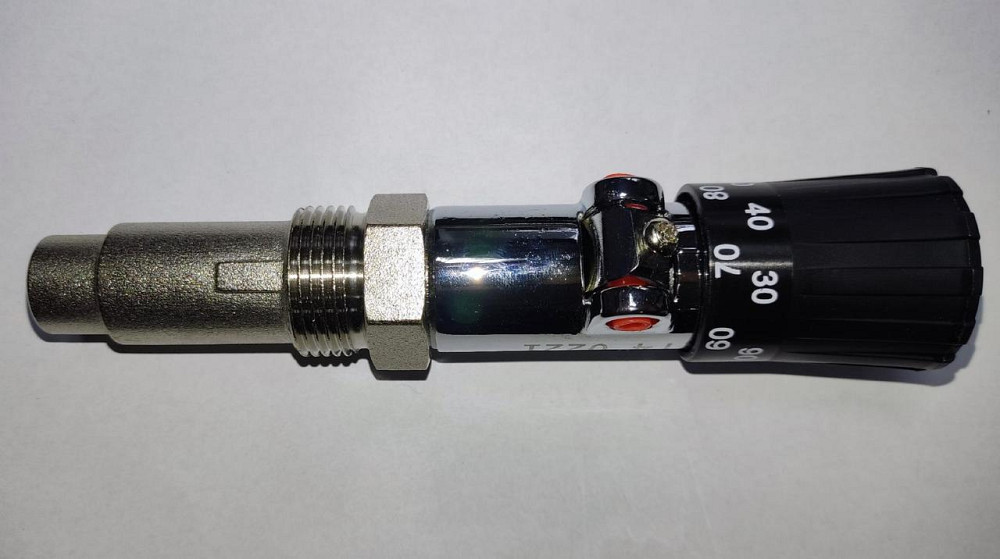

Механический регулятор тяги Regulus RT4P для твердотопливного котла

Механический регулятор тяги Regulus RT4P – термостатический цепной регулятор воздуха сжигания для твердотопливных котлов. Регулятор поддерживает температуру отопительной воды на заданном вами значении. Диапазон регулировки температуры от 30 до 90°С.

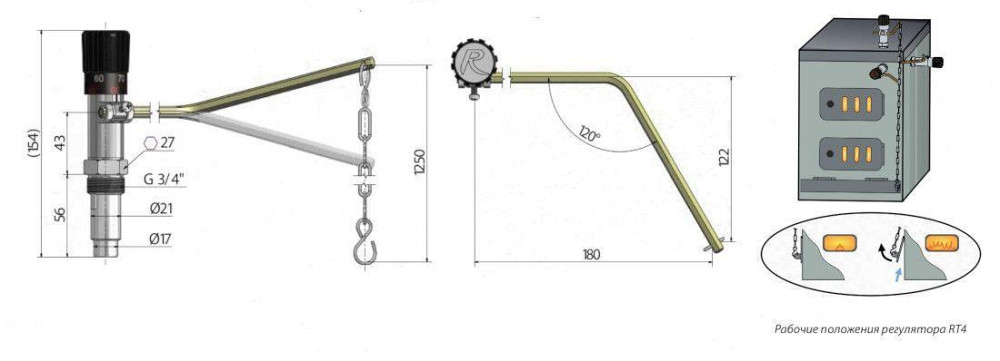

Как работает регулятор тяги Regulus RT4P? Внешней резьбой регулятор подсоединяется к патрубку котла. Цепочка одним концом закрепляется в отверстие рычага регулятора, а другим – к заслонке поддувающей воздух на нижней дверце котла. В зависимости от заданной температуры регулятор тяги увеличивает или уменьшает подачу воздуха в топку путем открывания-прикрытия заслонки-поддувала. Таким образом, поддерживается заданная температура.
Может быть встроен в любой тип котла (с патрубком ¾ (20 мм) внутренняя резьба). Благодаря двойной шкале регулятор может быть установлен как в горизонтальном, так и вертикальном положении.

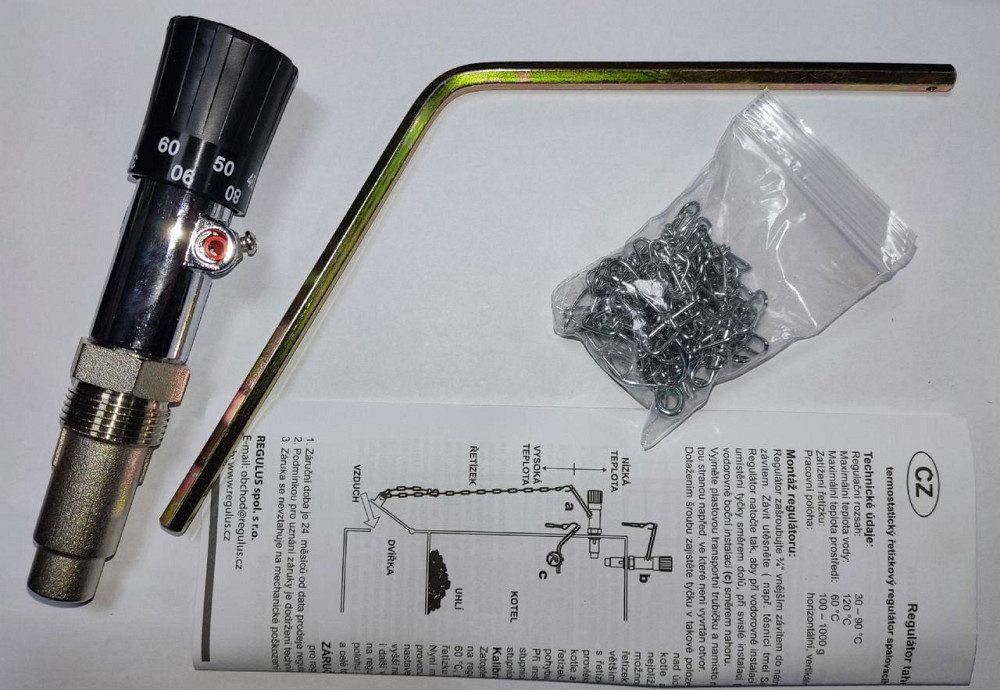

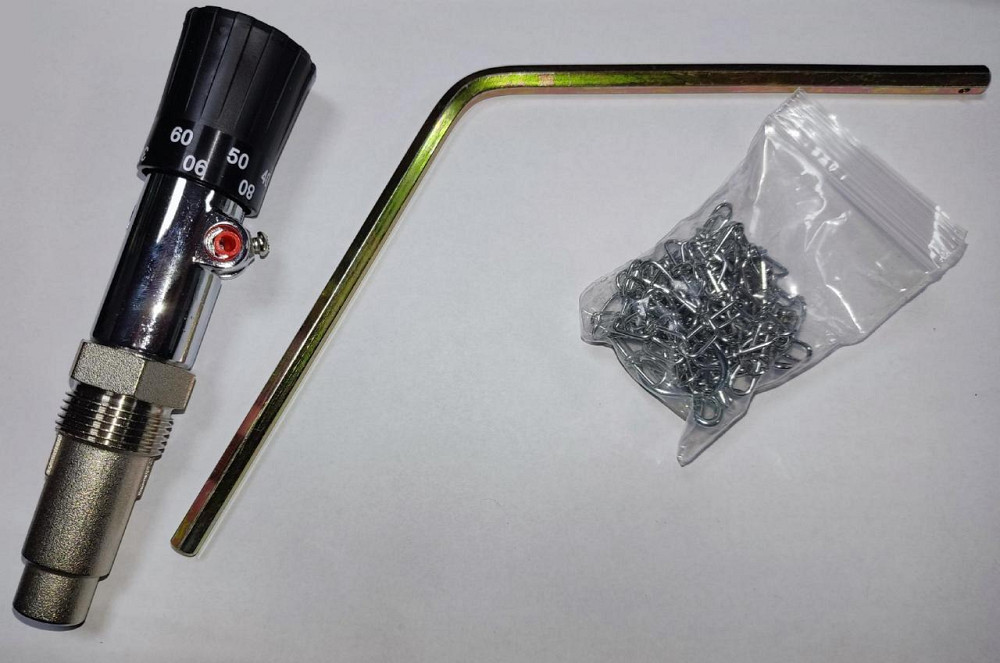

Материал
Ручка регулятора – пластик
Корпус – латунь хромированная
Погружаемая гильза - латунь оцинкованная
Рычаг - сталь оцинкованная
Цепочка - сталь оцинкованная

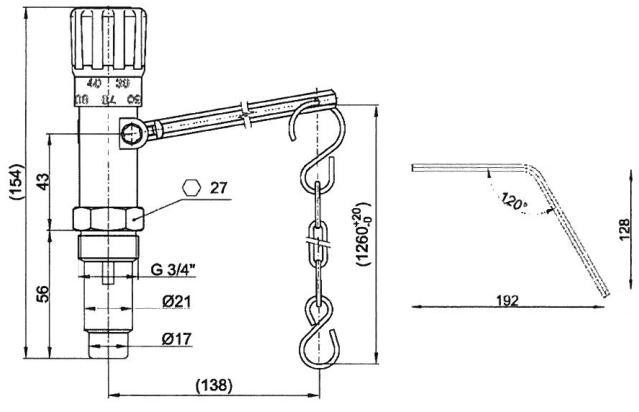

Технические характеристики
Диапазон температуры – 30-90 °С
Максимально допустимая температура – 120 °С
Размер соединения - G 3/4" (20 мм)
Погружение гильзы - 56 мм
Угол рычага - 120°
Длина рычага - 145 мм
Длина цепи – 1250 мм
Нагрузка на цепочку – 100-1000 грамм.
Вес – 0.4 кг
Как настроить работу механического регулятора?
1. Разогреть воду в котле до температуры около 60 градусов;
2. Выставить на ручке регулятора 60 градусов (выставлять только при достижении этой температуры котлом);
3. Заслонку подачи воздуха регулировать так, чтобы она была закрыта – это делается вручную, сокращая или увеличивая длину цепочки;
4. Проверьте регулировку. Выставить на регуляторе 80 градусов цельсия и следить за температурой воды. При достижении 80 или 85 градусов заслонка подачи воздуха должна быть закрыта. Помните, что регулятор тяги работает с точностью около 3-5 градусов.
