Тестер полупроводниковых элементов, транзисторов ESR LCR-TC1

Тестер TC1 для распознавания и диагностики различных радиокомпонентов. Позволит измерить сопротивление резисторов, индуктивность, ёмкость обычных и электролитических конденсаторов, ESR (эквивалентное последовательное сопротивление), Vloss (напряжение утечки) и т.д. Тип подключенного прибора определяется автоматически.

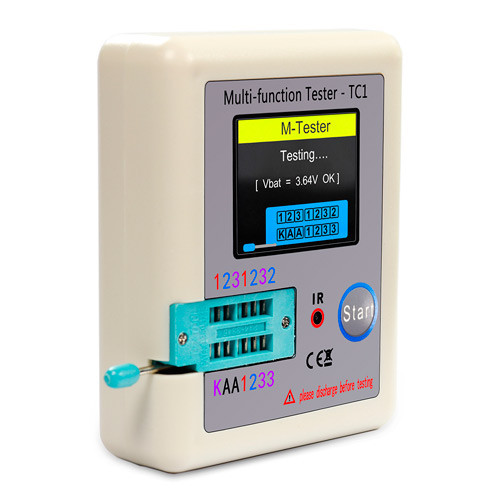

Тестер оснащен цветным дисплеем на котором отображаются коэффициенты усиления биполярных транзисторов, автоопределение и структура оных, расположение выводов. Также на корпусе размещены номерные контакты разъема для подключения любых радиодеталей, кроме стабилитронов, для которых предусмотрены контакты КАА (катод, анод, анод). Сбоку размещен ИК-приемник для проверки и декодирования сигналов пультов ДУ.

Управляется прибор единственной кнопкой START. Краткое нажатие для включения прибора и начала теста, после установки компонента в разъем. Длительное нажатие для принудительного выключения прибора.

Руководство по эксплуатации (на англ. языке).

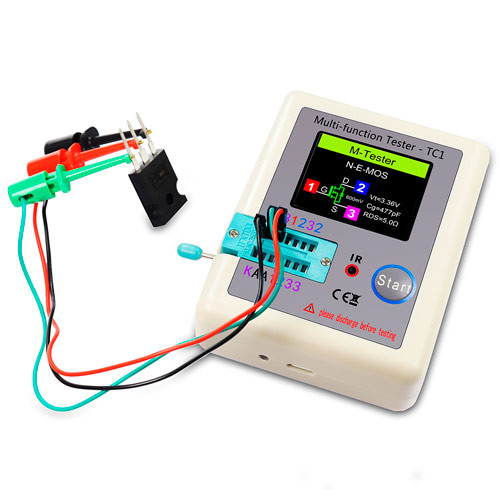

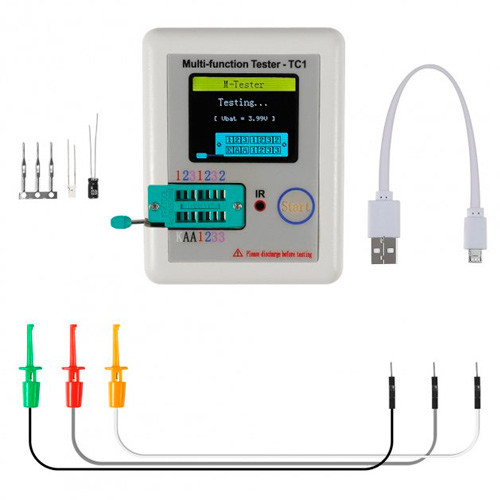

Тестируемые компоненты: транзисторы (Pnp, NPN, N-, IGBT, MOSFET, JFET), диоды и сдвоенные диоды, резисторы, конденсаторы, стабилитроны, триаки, тиристоры, конденсаторы, элементы питания, катушки индуктивности Индикация напряжения открытия светодиодов Определение распиновки симисторов и тиристоров Определение основных характеристик полевых транзисторов любого типа Анализ коэффициента потерь и внутреннего сопротивления конденсаторов Емкий 1.8" TFT дисплей с разрешением 160х128 пикселей и подсветкой Тестовое напряжение: 4.5 В (пиковое) Тестовый ток: Диапазон измерения емкости: 25 пФ – 100 мФ Диапазон измерения индуктивности: 0.01 мГн – 20 Гн Диапазон измерения сопротивления: 0.1 Ом – 50 МОм Проверка стабилитронов: до 30 В Питание: от внутреннего аккумулятора, зарядка через MicroUSB (кабель в комплекте) Автовыключение после 20 с бездействия (по умолчанию, можно настроить) LED-индикация зарядки аккумулятора Размеры: 9 х 7 х 2.7 см Вес: 85 г В комплекте щупы и набор для калибровкиОбратите внимание! Конденсатор не должен проверяться без разряда. Отсутствует функция проверки индуктивности трансформатора. При низком уровне заряда батареи необходимо, перед использованием, зарядить устройство.
