Датчик дождя снега влаги, погодный модуль HW-028 HW-103 для Arduino

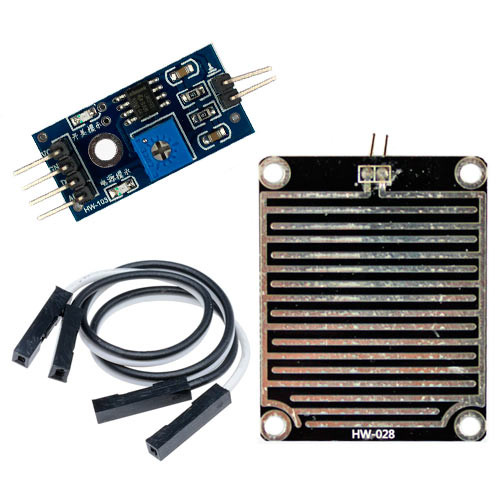

Погодный модуль для измерения количества осадков. Состоит из датчика дождя (чувствительный элемент) HW-028 и платы контроля HW-103 на базе компаратора LM393.

Управление датчиком осуществляется от Arduino контроллера, или от управляющего микропроцессорного устройства с помощью специальных программ. Чувствительность датчика регулируется с помощью потенциометра на плате.

Чтобы воспользоваться датчиком потребуется собрать на его основе макет:

Подключить питание и затем подключить к контролеру.Поместить датчик в среду измерения.Записать на контроллер специальную программу, позволяющую работать с датчиком.Датчик дождя оснащен двумя интерфейсами для подключения:

4-контактный штыревой интерфейс для подключения к питанию и микроконтроллеру:VCC – напряжение питанияGND – общий контактD0 – цифровой выходA0 – аналоговый выход2-контактный штыревой интерфейс для подключения чувствительного элементаЗеленый светодиод для индикации питанияКрасный светодиод для индикации передачи данных на контроллерПитание датчика: от Arduino контроллера, микропроцессорного устройства, внешнего источника питания Совместим с микропроцессорными системами: MCU, ARM, PIC, AVR, MSP430, PLC, STM32, ArduinoНапряжение питания: 3.3 – 5 ВДлина соединяющего кабеля: 20 смРазмеры платы контроля (с учетом штыревых контактов): 41 х 15.2 х 7.6 ммРазмеры датчика дождя (с учетом штыревых контактов): 55 х 40.5 х 5.7 ммВес набора: 10 г
