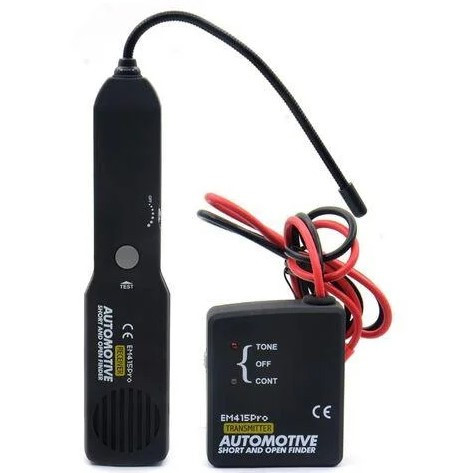

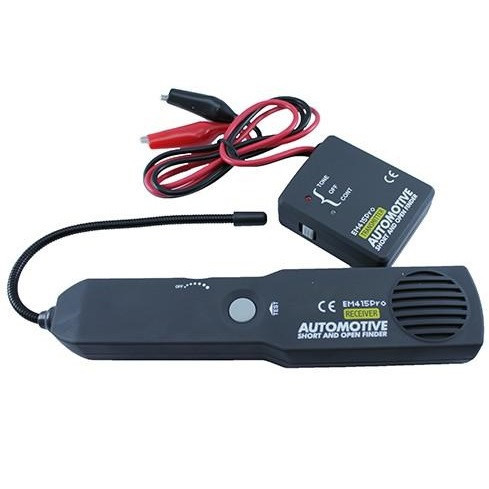

Тестер кабельний, трасошукач, автомобільний трекер проводки EM415Pro

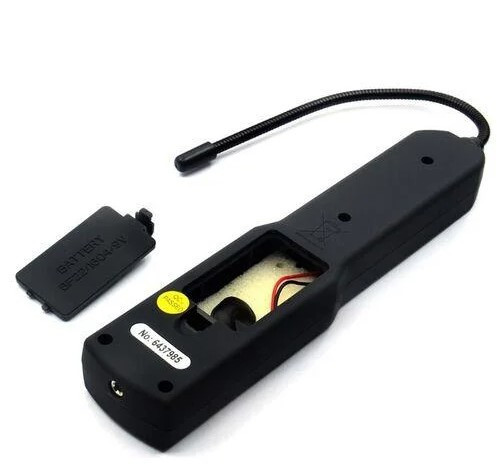

Опис Тестера кабельного, трасошукача, трекера автомобільної проводки EM415Pro Для використання трасошукача EM415Pro потрібно спочатку встановити в приймач і передавач елементи живлення типу 6F22 (Крона), по одному на кожен.

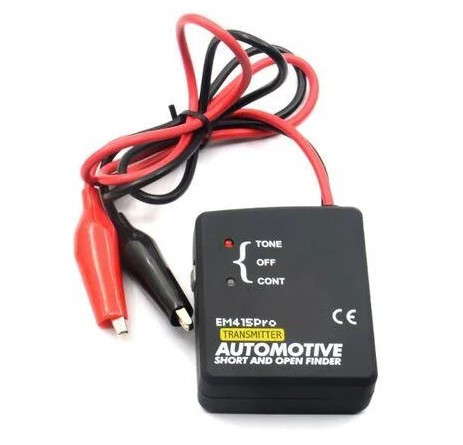

На платі передавача є двопозиційний перемикач, який використовується для вибору типу імпульсу. Одне положення – монотонний імпульс, друге положення – стрибкоподібний імпульс. Тип імпульсу впливає на звук з динаміка приймача.

Перед використанням передавача від'єднайте від проводки всі вузли або підсистеми, чутливі до імпульсів напруги і струму: повітряні подушки безпеки, електронні блоки управління і т. п.

Для використання трасошукача EM415Pro потрібно під'єднати передавач до шуканого проводу згідно з однією з двох схем (фото додається).

Після підключення потрібно перевести перемикач режимів роботи передавача в положення TONE, якщо режим включився повинен горіти червоний світлодіод TONE. Далі на приймачі потрібно повернути за годинниковою стрілкою до клацання регулятор гучності з вмикачем і встановити рівень гучності приблизно на середнє положення. Чутливий елемент приймача встановлений на гнучкий щуп і може використовуватися у важкодоступних місцях. Після включення приймача на ньому потрібно натиснути і утримувати кнопку TEST, встановити чутливий елемент щупа під кутом 90 градусів до перевіряється дроту і переміщати його вздовж проводу до тих пір, поки сигнал не зникне. Коли в якомусь місці трасування звуковий сигнал приймача різко послаблюється або зовсім зникає – це і буде точка обриву проводу.

Приймач оснащений гніздом jack 3,5 мм для навушників. Навушники можна використовувати, якщо потрібно дотримуватися тиші або, навпаки, дуже великий рівень шуму і звуковий сигнал з вбудованого динаміка погано чути або зовсім нечутний.

Трекер может искать линии, по которым не идет импульс от передатчика. Линии должны быть под напряжением. При трассировке таких линий звук не такой интенсивный, как при взаимодействии с передатчиком, но вполне различим.

Для проверки целостности проводов нужно подключить крокодилы передатчика к обоим концам тестируемого провода. После подключения нужно перевести переключатель режимов работы передатчика в положение CONT, если провод целый, светодиод CONT будет гореть зеленым цветом. Если же светодиод CONT не будет гореть – провод оборван или сопротивление провода больше 10 кОм. Таким же образом можно тестировать лампы.

Для проверки проводов на короткое замыкание нужно сначала отключить тестируемые провода от всех соединений и источников питания. Затем нужно подключить крокодилы передатчика к обоим тестируемым проводам и перевести переключатель режимов работы передатчика в положение CONT. Если светодиод CONT будет гореть зеленым цветом – между проводами есть короткое замыкание. Если же светодиод CONT не будет гореть, то провода не закорочены или сопротивление линии больше 10 кОм.



Характеристики:

Совместим с цепями постоянного тока с напряжением: до 42 В; Элементы питания: 6F22 (Крона) 2 шт.; Размеры приемника: 195 x 40 x 22 мм; Длина щупа приемника: 185 мм; Размеры передатчика: 65 x 55 x 22 мм; Длина проводов передатчика: 1 м; Вес комплекта: 355 г.

Комплектация:

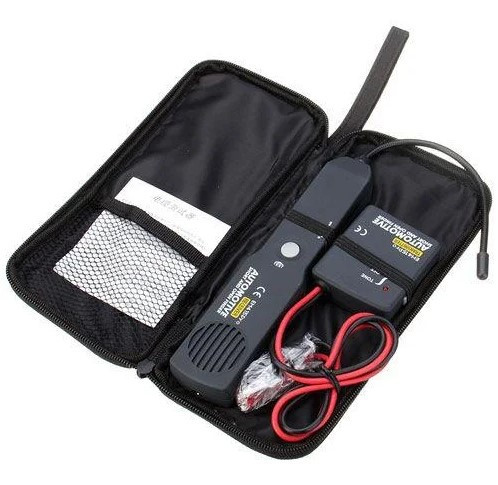

Передатчик трассоискателя; Приемник трассоискателя; Синтетический чехол; Руководство пользователя на английском языке.
