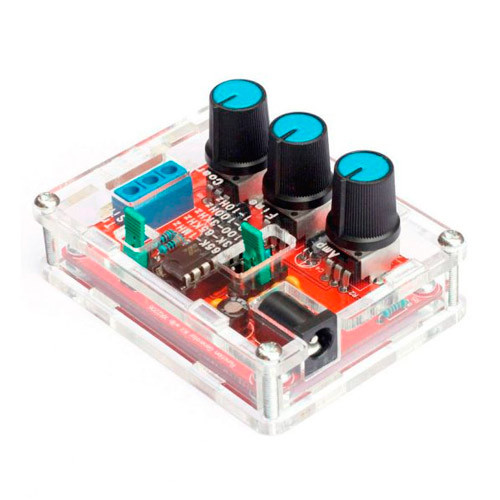

Конструктор генератор сигналов XR2206 1Гц-1МГц, СОБЕРИ САМ DIY

Набор для сборки аналогового функционального генератора, на схеме XR2206, синусоидальных, треугольных и прямоугольных сигналов с регулировкой частоты в диапазоне от 1 Гц до 1 МГц. Применяется в радиолюбительской практике.

Настройка частоты осуществляется двумя резисторами и джампером выбора диапазона частот (1-10 Гц / 10-100 Гц / 100 Гц-3 кГц / 3-65 кГц / 65 кГц-1Гц).

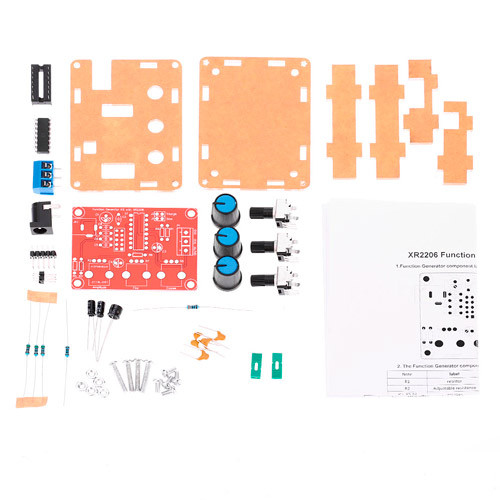

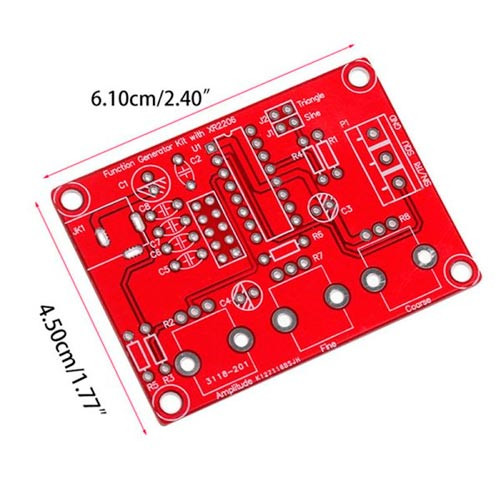

Диапазон частот: 1 Гц – 1 МГц Напряжение питания: 9-12 В (DC) Выходное сопротивление: 600 Ом +10% Синусоидальный сигнал: Амплитуда: 0-3 В при 9 В Искажения: Неравномерность: + 0.05 дБ 1 Гц-100 кГц Прямоугольный сигнал: Амплитуда: 8 В (без нагрузки) при 9 В DC вход Время подъема: Время падения: Ассиметрия: Треугольный сигнал: Амплитуда: 0-3 В при 9 В Нелинейность: Состоит из: Печатная плата генератора Микросхема XR2206 Разъем питания DC Jack Резисторы: 5.1K (3 шт), 1К, 330 Конденсаторы: 10 мкФ 25 В (2 шт), 100 мкФ 16 В Джампера (2 шт) Неполярные конденсаторы: 101, 104, 105, 222, 473 Переменные резисторы с ручками (3 шт) Акриловый корпус с крепежом Инструкция на английском языке
