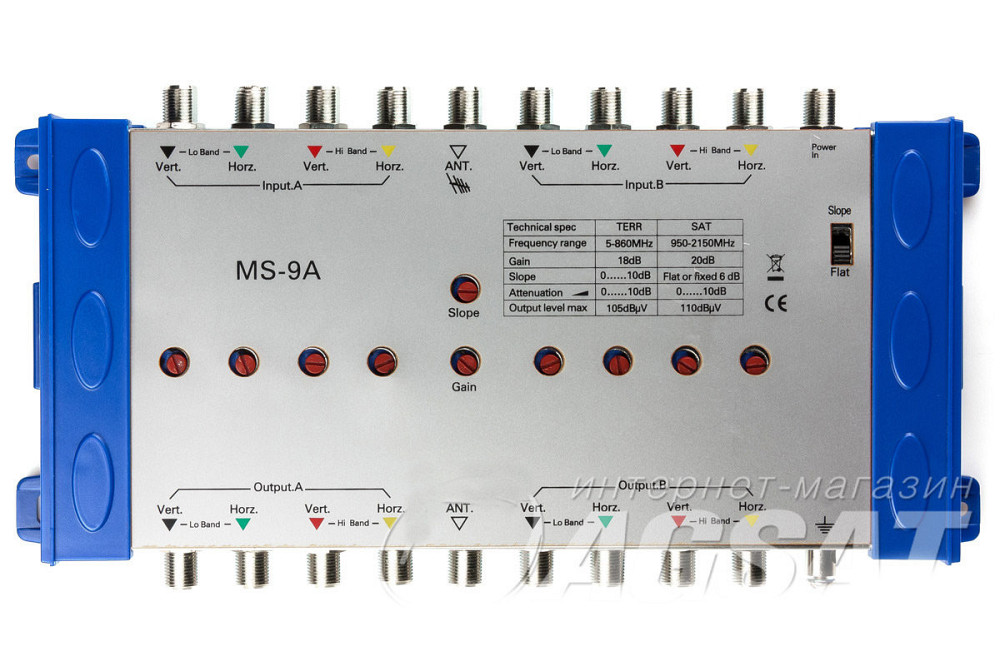

Усилитель для мультисвитчей MS-9A

Усилитель для мультисвитчей MS-9AПри проходе через мультисвитч происходит ослабление сигнала, поэтому при многокаскадном подключении рекомендуется использовать усилитель через каждые 2-3 каскада в зависимости от длины кабелей между мультисвитчами. Также усилитель MS-9A может быть использован на входе в первый (или единственный) мультисвитч при существенной длине кабеля от антенн – 50 метров и более. Установка усилителя перед мультисвитчом позволит снизить потери “качества сигнала ” (SNR) при прохождении через мультисвитч и на кабеле до абонента. В таком варианте MS-9A может быть использован перед мультисвитчами с большим количеством входов (10, 13 или 17) для усиления сигнала только с тех антенн, до которых проложен кабель большой длины. Усилитель для мультисвитчей MS-9A имеет 9 проходных входов для сигналов – 1 вход для эфирного сигнала и 8 входов для сигналов спутниковой ПЧ, которые распределены на 2 сегмента по 4 входа. Расположение входов сделано точно таким же, как и в мультисвитчах, что позволяет избежать лишнего переплетения кабелей. Для спутниковых сигналов усилитель MS-9A даёт усиление от 10 до 20 dB, которое плавно регулируется индивидуально по каждому входу. Также предусмотрено переключение режима коррекции наклона АЧХ в диапазоне 950-2150 МГц между режимами “плоский ” и “наклон 6 dB ”. Режим действует одновременно на все входы. В зависимости от качества и толщины кабеля более высокие частоты (2150 МГц) ослабляются в кабеле сильнее, чем более низкие (950 МГц). Коррекция наклона АЧХ на усилителе позволяет компенсировать этот перекос. Для эфирного сигнала в MS-9A предусмотрена плавная регулировка усиления от 8 до 18 dB, а также плавная регулировка коррекции наклона АЧХ от 0 до 10 dB в диапазоне от 5 до 860 МГц..
