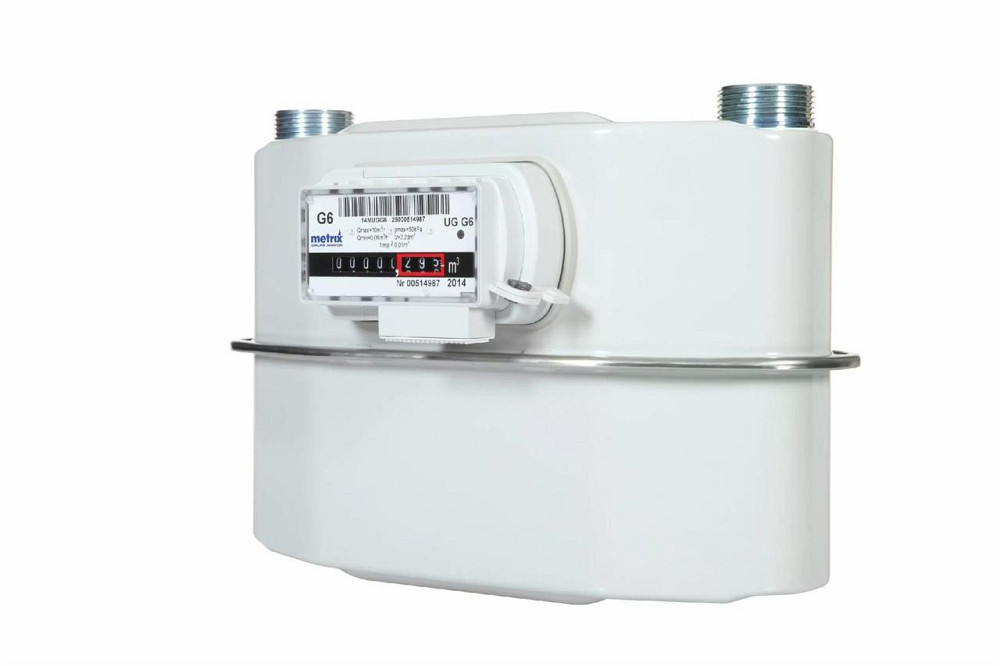

Газовий лічильник Metrix UG G6T зовнішій мембранний вуличний газовий лічильник з термокоректором G6 Apator Metrix Польща

Лічильник газу Metrix UG G6T без термокомпенсатора – це вимірювальний пристрій мембранного (діафрагмового) типу для використання у приміщенні. Використовується для обліку споживаного природного чи іншого неагресивного газу.
Номінальна витрата газу 6 куб.м/год дозволяє забезпечити належну роботу газового опалювального обладнання, газового котла потужністю 60-75 кВт, який у свою чергу здатний опалювати до 750 м.кв. площі. Тобто цей лічильник газу підійде для встановлення у комунальних закладах та установах, школах, дитячих садках, офісах, громадських харчуваннях, туристичних комплексних, готелях, ресторанах тощо, де використовується газове обладнання.
Лічильник з термокоректором зазвичай ставляться зовні приміщень.
Газовий лічильник може бути оснащений датчиком імпульсів (1 імпульс = 0,01 м3), що дозволяє реєструвати пікові значення споживання газу.
Увага! У техпаспорті пристрою вказується дата первинної перевірки, яка збігається з датою його виробництва. Але для монтажу лічильника потрібна перевірка вашої газової служби.
Польська компанія Apator Metrix виробляє лічильники газу з 1948 року. Продукція компанії має високу якість, точність вимірювань і відрізняється стабільними характеристиками при допустимій зміні зовнішніх факторів протягом усього терміну служби. Практично всі деталі, які застосовуються в процесі виробництва приладів, виробляє компанія на своєму устаткуванні.
Лічильник газу допущено до застосування на території України та зареєстровано у Державному реєстрі засобів вимірювань за номером У495-15.
* у комплект до газового лічильника входять гайки та прокладки. Патрубки для приварювання необхідно придбати додатково.
Технічні характеристики
Номінальна витрата – 6 м³/год.
Максимальна витрата – 10 м³/год.
Мінімальна витрата – 0,06 м³/год.
Межі допустимої відносної похибки (%):
- Qmin до 0,1 Qnom – E±3%;
- 0,1 Qnom до Qmax – E ± 1,5%
Міжосьова відстань патрубків – 130 мм.
Підключення (напрямок газу) – ліворуч – вхід, праворуч – вихід
Діаметр різьблення вихідних штуцерів – 1 1/4" (32 мм)
Роз'єм для підключення модему для передачі показників – є
Робоче положення лічильника – вертикальне
Поріг чутливості - 0,008 м³/год
Циклічний об'єм - 2.2 дм³
Середня втрата тиску – 200 Па
Втрата тиску – 60 Па
Максимальний робочий надлишковий тиск – 50 Па
Місткість рахункового пристрою - 99999,99
Ціна розділу найменшого розряду – 0.2 дм³
Робочий діапазон температури навколишнього та робочого середовища - 25 до + 55°С
Ступінь захисту за ГОСТ12997-84 – ІР54
Середній термін служби – 20 років
Міжповірочний інтервал – 8 років

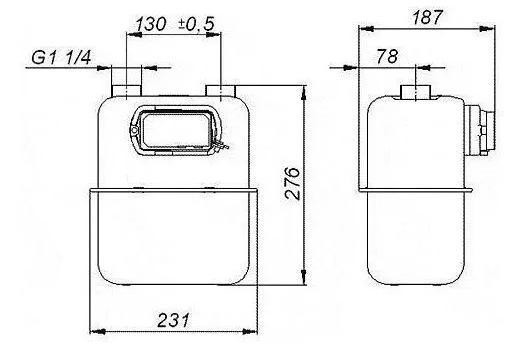

Розміри (ВхШхГ) - 276x231x187 мм
Вага – 3 кг
Гарантія – 2.5 роки
Як працює газовий лічильник мембранного вигляду? Лічильник складається з трьох основних вузлів: вимірювального комплексу, лічильного механізму та корпусу. Газ проходить через вимірювальні камери, що призводить до зворотно-поступального руху мембрани. Розподільна система через кривошип перетворює зворотно-поступальний рух мембран на обертальний рух коліс барабанного рахункового механізму. Металевий корпус лічильника складається з двох частин, які скріплюються спеціальним поясом.
