Терморегулятор термостат цифровий W3230 -50~120С 220В AC

Терморегулятор W3230 для підтримки температури на заданому рівні. Може працювати у двох режимах як нагрівання, так і охолодження.
Складається з основного блока та виносного датчика температури NTC10K.

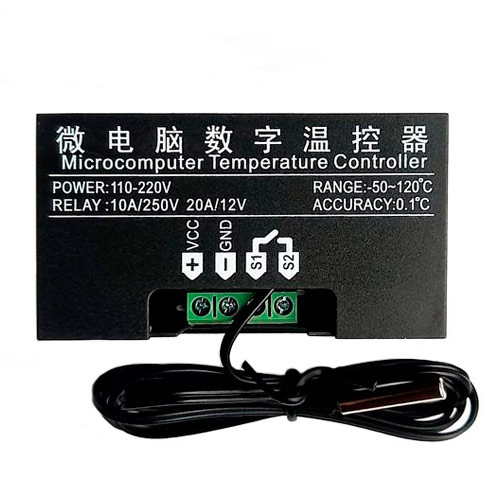

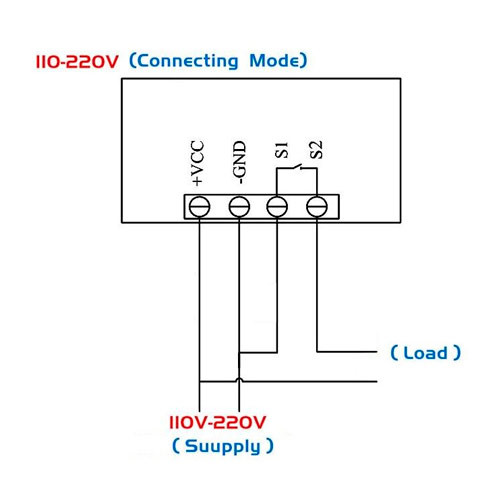

Живлення подається на контакти VCC (фаза) і GND (ноль). Виводи реле позначені як S1 і S2. Для увімкнення та вимкнення керованого нагрівача або охолоджувача на один контакт підводиться необхідна поживна напруга, а інший контакт з'єднується з пристроєм. Нульовий дріт під'єднується до керованого пристрою.

Настроювання терморегулятора

Натисніть на кнопку SET, синій індикатор почне блимати, після чого за допомогою кнопок вгору та вниз встановіть потрібне значення температури.
Тривале натискання на кнопку SET дасть змогу перейти в меню налаштування:
P0 — вибір режиму роботи (охолодження (С)/нагрівання (Н))
P1 — гістерезис, різниця між темп-ою ввімкнення й темп-го вимкнення від 0.1 до 30 градусів
P2 — верхня межа температури
P3 — нижня межа температури
P4 — корекція темп-ри, від -10 до +10 градусів
P5 — час затримки вмикання реле від 0 до 10 хвилин
P6 — сигнал перевищення заданої температури
P7 — блокування встановлених даних
P8 — заводські параметри

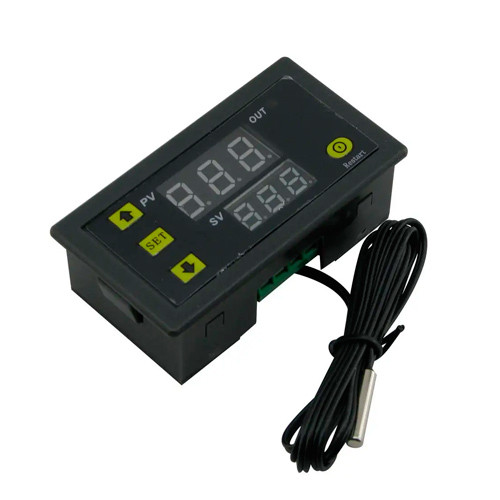

Кнопка Restart призначена для увімкнення та вимкнення контролера (тривале натискання на кнопку).

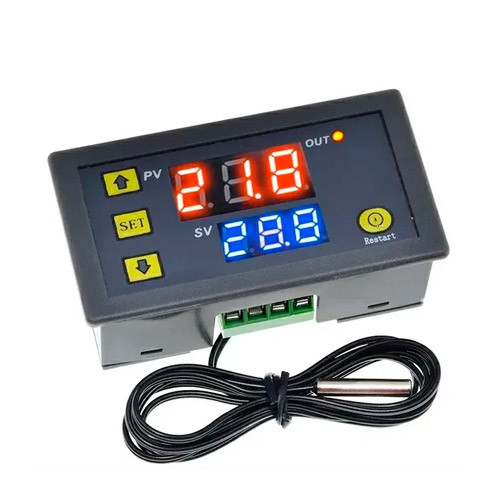

Дисплей для зображення поточного рівня температури (червоний індикатор) і контрольованого значення (синій індикатор) Діапазон вимірювання/контролю: -50~120 °C Крок вимірювання/контролю: 0.1 °C (в діапазоні -9.9~99.9, поза - 1 °C) Точність: 0.2 °C Частота оновлення: 0.5 с Напруга живлення: AC 220 В Довжина кабелю датчика: 1 м Довжина контактів: по 10 см (червоний + чорний — живлення регулятора, жовтий + чорний — зволожувач/осушувач) Розмір основного блока: 7.9 х 4.3 х 2.7 см Вага: 45 гВажливо! Не рекомендується пропускати через реле струм понад 5 А за напруги 220 В.
