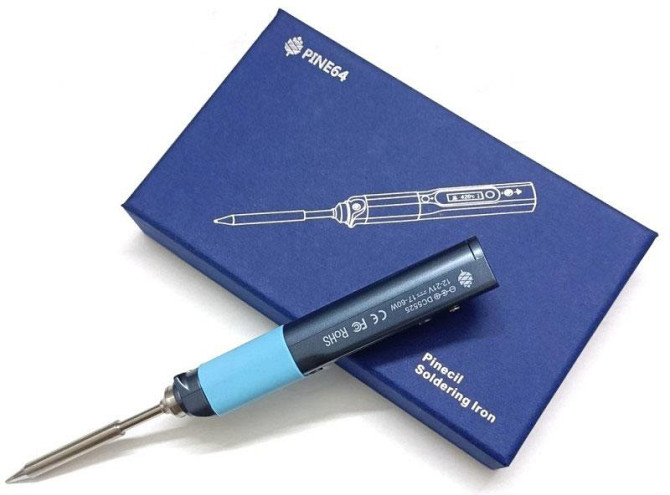

Мініатюрний паяльник Pinecil Pine64 Type-C Mini V1 60W

Мініатюрний паяльник Pinecil Pine64 Type-C Mini V1 60W

Pinecil - це розумний мініатюрний паяльник з 32-бітним RISC-V мікроконтролером SoC, що відрізняється елегантним дизайном, точною стабілізацією температури жала, автоматичним переходом в режим очікування та нагріванням до робочої температури всього за 6 секунд! Паяльник може живитися як від Type-C роз'єму з підтримкою протоколів керування живленням PD та QC 3.0, так і від стандартного роз'єму DC5525.

Характеристики:


Платформа:

ОС: складання IronOS від Ralim
Чіпсет: Buffalo BL-706
Процесор: 32-розрядний RV32IMAFC RISC-V "SiFive E24 Core" з частотою 144 МГц


Дисплей:

Тип:Монохромний дисплей білого кольору OLED
Розмір: 0.69 дюйма
Роздільна здатність: 96x16 пікселів


Обсяг пам'яті:

Внутрішня флеш-пам'ять: 192 КБ
Системна пам'ять: 132 КБ SRAM
Розширення пам'яті: Ні


Керування температурою та режимами роботи: Дві кнопки
Живлення:

Type-C з підтримкою як PD, так і QC 3.0 від 12 до 20 В
Роз'єм живлення DC5525 від 12 до 24 В


Корпус паяльника:

Розміри: 155 мм з наконечником для паяння / 103 мм без жала для паяння x 12.8 мм x 16.2 мм
Вага: 28 г з наконечником для припою / 18 г без наконечника для припою
Складання: пластик з металевою кліпсою (ручка)
Колір: чорний (чохол)/зелений (рукав)


Жало:

Тип В2
Довжина: 86 мм
Опір нагрівача: від 6.2 Ом до 6.5 Ом
Вага: 8.2 г


Час розігріву до робочої температури: приблизно 6 секунд.
Функція швидкого розігріву:
Діапазон регулювання температури: від 100°C до 400°C
Функція енергозбереження: режим очікування


Комплектація:


Паяльник Pinecil
Паяльне жало ST (короткий наконечник)-B2


Порядок роботи з паяльником Pinecil:

Протріть нове жало ізопропіловим спиртом, щоб видалити заводські оксиди перед встановленням. Якщо у вас його немає, спробуйте протерти сухою чистою серветкою, особливо 2 контакти на холодному кінці (вода не рекомендується, оскільки вона може потрапити в шов на білому кінці).

Не намагайтеся зігнути два внутрішні контакти вони зроблені з тонкого жорсткого пружного металу і можуть зламатися (не з м'якої міді), але ви можете протерти їх ізопропіловим спиртом (включаючи невеликий майданчик на платі під контактами).

1. Встановіть жало до паяльника: Pinecil поставляється з окремим жалом.


Зніміть гвинт із передньої верхньої сторони ручки. Потім акуратно натисніть на наконечник до упору назад, доки широка частина не торкнеться передньої частини пластику.
Акуратно затягніть або послабте гвинт, щоб встановити або поміняти жало (обережно, крихітні гвинти легко ламаються).
Нижній передній гвинт не повинен торкатися жали, він тільки скріплює ручку.
Завжди відключайте живлення перед заміною натискання.


2. Живлення: порт USB-C, підключений до слабкого джерела живлення, може забезпечувати достатню потужність для старту екрана дисплея, але не достатню для нагрівання жала паяльника. Порт USB на 5 вольт (тобто ноутбук) показує DC
