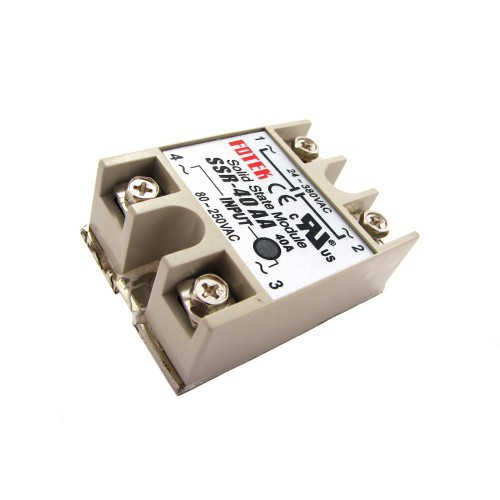

Однофазне твердотільне реле SSR-40AA 40А AC-AC

Твердотільні або напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електрообладнання з резистивним навантаженням (при дотриманні особливих умов для навантаження індуктивного характеру) та робочою напругою живлення від 24 до 380 В змінного струму.

В твердотілих реле комутація кіл навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів, що дає їм ряд переваг перед звичайними електромеханічними реле:

Відсутність іскор і електричної дуги при комутації Менший рівень електромагнітних перешкод при комутації Істотно більший ресурс служби Не вимагають профілактичних робіт в процесі експлуатації Можливість високого швидкодії (швидкості комутації) Малі розміри Тип: AC-AC Номінальна керуюча напруга: 80-250 В змінного струму 50/60 Гц Напруга ввімкнення/вимкнення : вкл > 45 В / викл Струм спрацювання: 5 мА/110 В Метод управління: комутація при переході струму через нуль. Немає перешкод, які створюються 3-й гармонікой при ввімкненні Номінальна напруга навантаження: 24-380 В перемінного струму Падіння напруги: 1.6 В/25 °С Номінальний струм навантаження: 40 А Макс. короткотривалий струм: 410 А Струм витоку: 3 мА Час відгуку на вхідний сигнал: менше 10 мс Діелектрична міцність: більше 2.5 кВ АС / 1 хв Опір ізоляції: більше 50 МОм / 500 В DC Діапазон робочих температур: -20°С...+80°С Розмір: 6.3 х 4.6 х 2.3 см Вага: прибл. 100 гУвага! Твердотільні реле SSR не призначені для комутації електродвигунів.

Однак вони можуть використовуватись для цих цілей при виконанні наступних умов:
- Повинен бути забезпечений 5-8 кратний запас по струму;
- Обов'язково використання радіатора охолодження (і бажано з вентилятором охолодження)


Таке нестандартне застосування реле використовуйте на Ваш страх та ризик.
