Автомат введення резерву АВР Tomzn TOQ5-125/4 125A трифазний на Din-рейці

Автомат введення резерву АВР Tomzn TOQ5-125/4 125A трифазний на Din-рейці

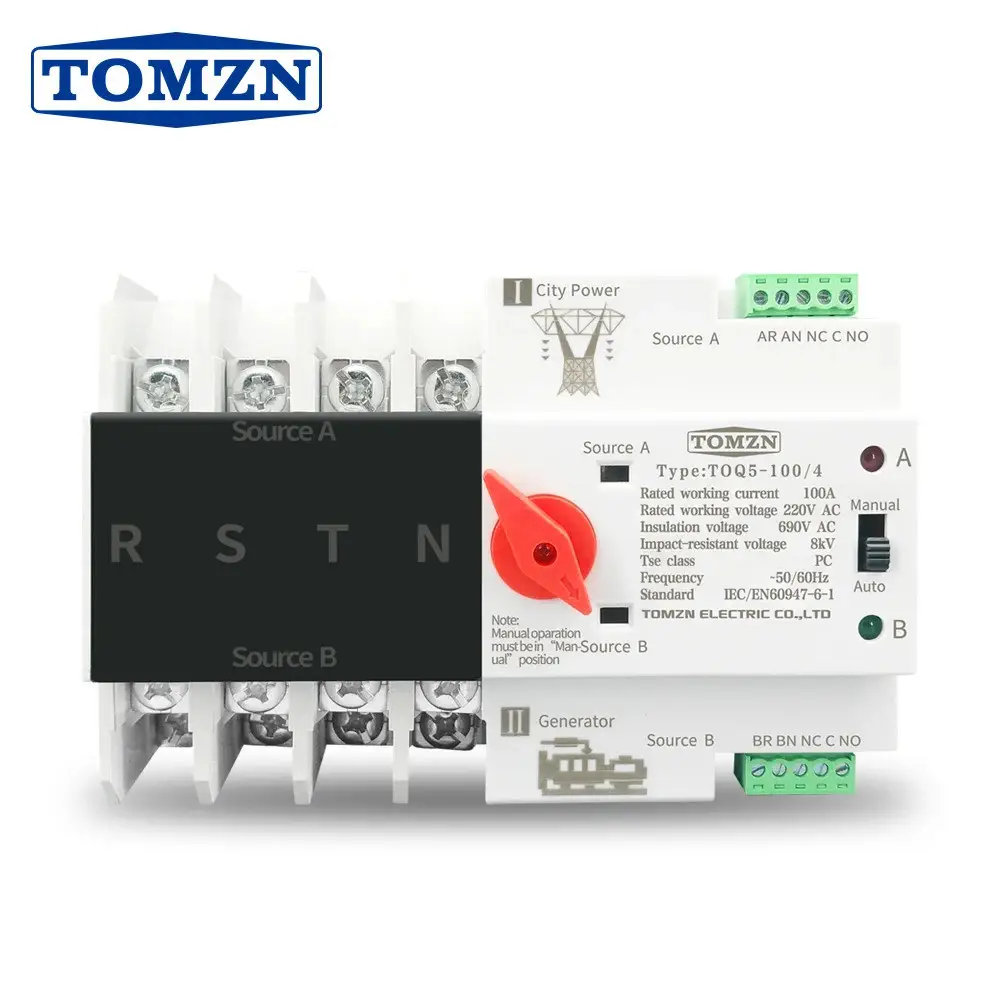

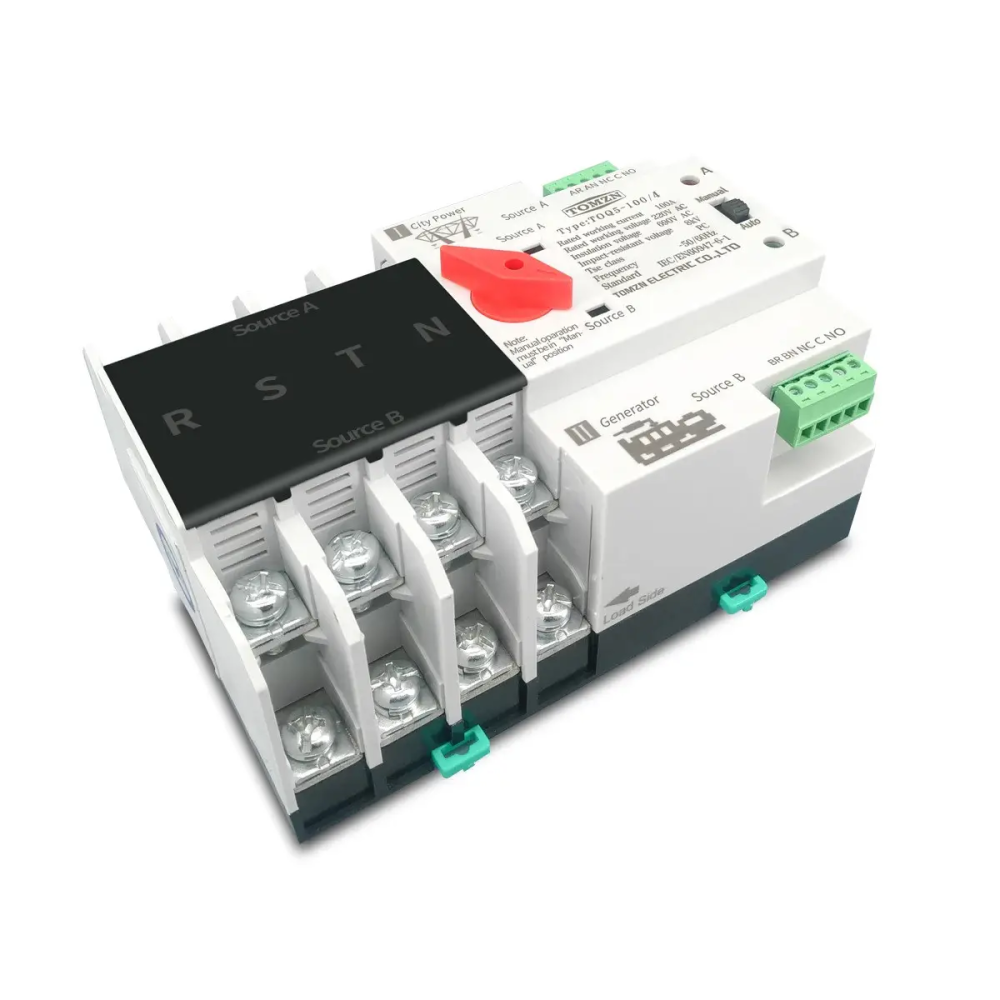

Автоматичний перемикач введення резерву 4 полюсний (АВР) 3 фази TOMZN TOQ5-125/4 125A призначений для автоматичного або ручного перемикання між основною та резервною лініями живлення, ідеальний у разі аварійних вимкнень. У разі зникнення основного живлення він автоматично перемикається на резервне, у разі появи основного живлення він за пріоритетом перемикається на нього. Займає 8 модулів. Пристрій не має обмежень у сфері використання, тільки якщо технічні умови не перевищують номінальні значення. Час перемикання менш ніж 8 мс.
Виконавчим механізмом є 2 електромагнітні котушки, завдяки цьому досягається повна відсутність споживання електроенергії АВР, споживання відбувається тільки в момент перемикання. Ідеальне рішення для квартири, дому, офісу. Для під'єднання альтернативного джерела живлення чудово відходить бензиновий генератор, інверторний перетворювач, портативна зарядна станція типу EcoFlow. Апарат має дуже швидку швидкість перемикання — менш ніж 8 мс. Пріоритетним живленням для пристрою є міська мережа.
Принцип роботи:
Під час вимкнення головного джерела живлення пристрій автоматично перемикається на резервне джерело живлення. Під час увімкнення головного джерела живлення апарат знову перемкнеться на нього;
Якщо обидва джерела вимкнені, пристрій не працюватиме доти, поки один із них буде увімкнений. Після увімкнення одного з джерел апарат автоматично під'єднується до нього;

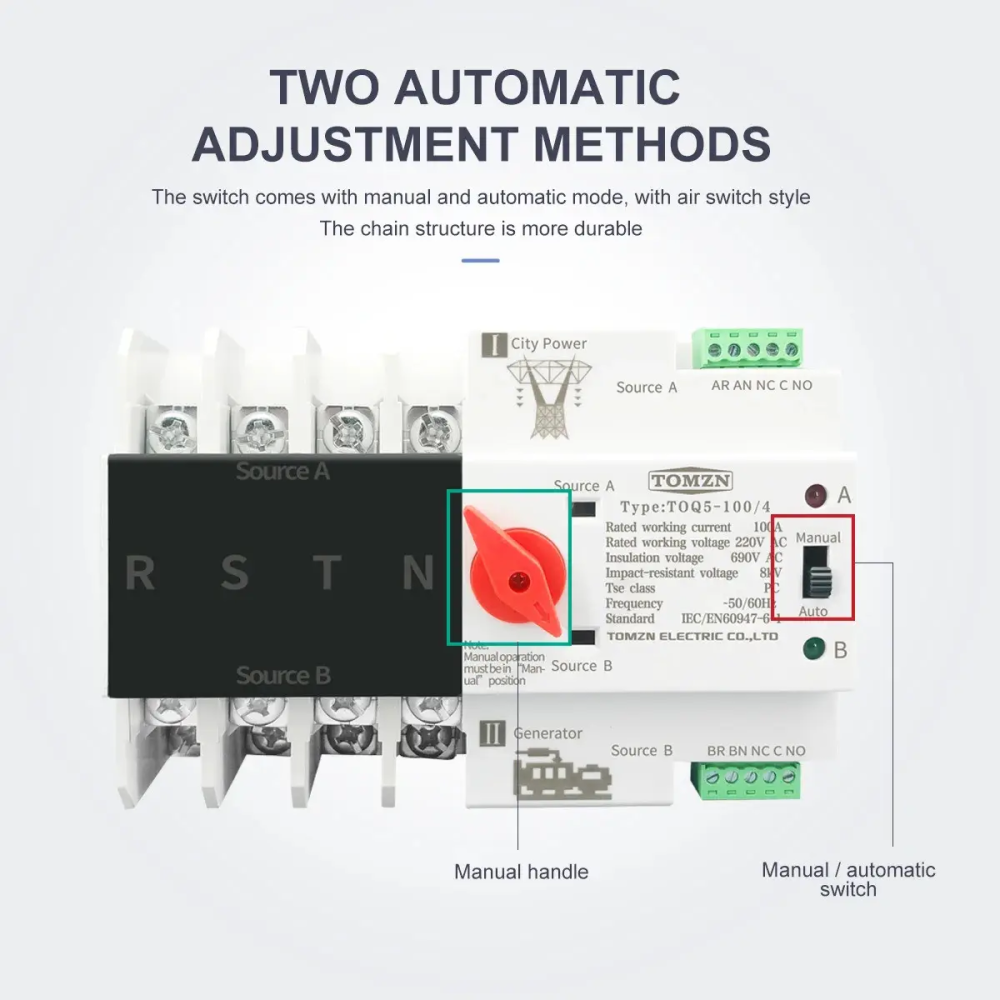

Якщо необхідно, ви можете увімкнути напрямок джерела живлення відповідним перемикачем вручну.
Переваги:
Час перемикання менш ніж 8 мс;
Низьке енергоспоживання й тільки в момент перемикання;
висока точність;
Вогнестійкий матеріал
Характеристики:
Робоча напруга: 220 В змінного струму;
Напруга ізоляції: 690В змінного струму;
Номінальний робочий струм: 63А;
Клас: PC (можна вмикати без короткого замикання);
Частота: 50/60 Гц;
Кількість полюсів: 4P;
Швидкість перемикання: менш ніж 8 мс;
Захист від перенапруги: 8 кВ;

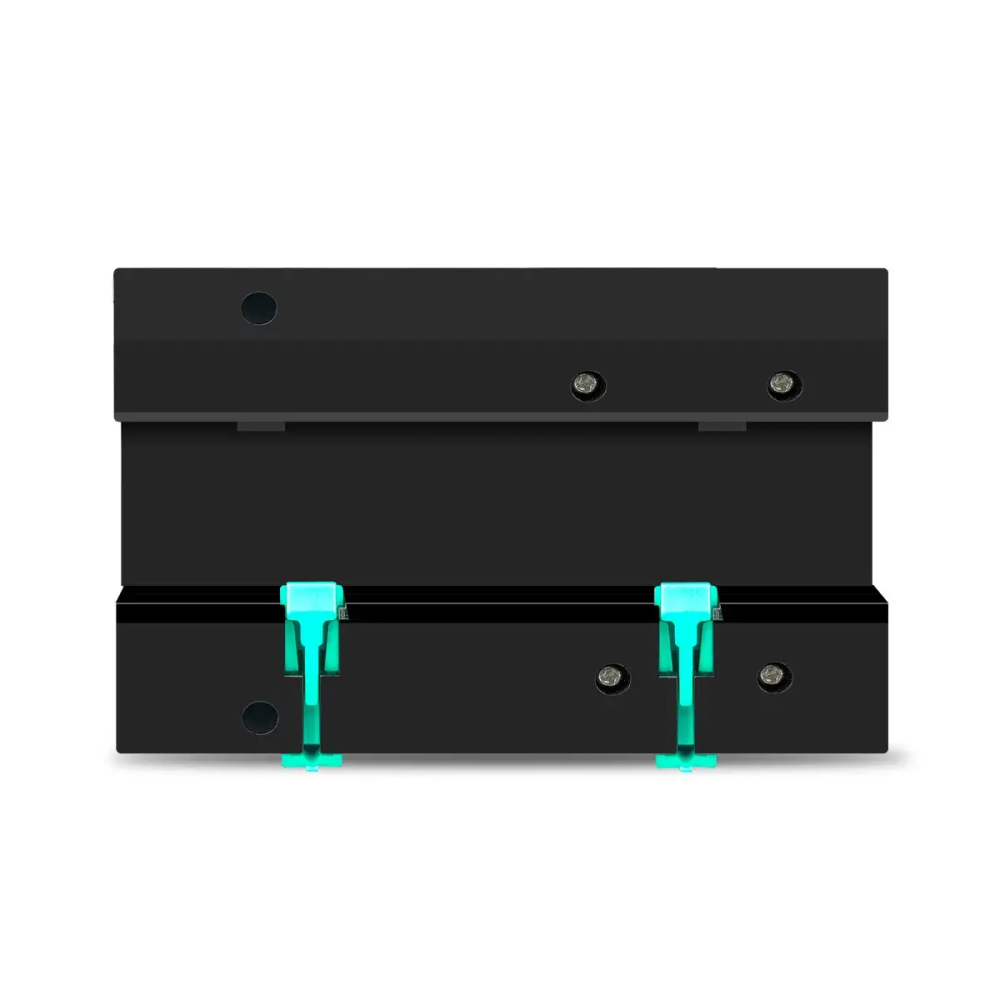

Монтаж: DIN рейка;
Стандарт: IEC60947-6-1;
Розмір: 142х96х69 мм
Увага, застереження!
Забороняється вручну перемикати АВР в автоматичному режимі (AUTO), це призведе до виходу з ладу пристрою. Для перемикання АВР вручну потрібно перевести перемикач у ручний режим (MANUAL).
Під час використання АВР без захисних пристроїв є великий ризик виходу з ладу АВР через перевантаження високою напругою і струмом (не є гарантійним випадоком).
АВР рекомендується використовувати разом із пристроєм захисту від перенапруги (тарна напруга) або стабілізатором за схемою:
Міська електромережа → реле напруги/стабілізатор → автомат введення резерву АВР
Під час застосування АВР як джерело живлення B інверторного перетворювального (типу Ecoflow, Bluetti, Елім, Forte та ін.) КаТЕГОРИЧНІ ЗАКРИВАТИ інвертор на заряджання в одну мережу з АВР.
Є великий ризик виникнення явища "устречний струм", що призведе до виходу з ладу обох пристроїв.
Для підзаряджання інвентора необхідно використовувати окрему ізольовану лінію живлення від міської мережі А.
Мінімальна допустима сила струму/потужність інверторного перетворювача/генератора від 5 А/1100 Вт (5 А×220 В = 1100 Вт).
Для трифазних АВР рекомендується встановлювати реле контролю фаз, що використовується для захисту електричного обладнання від неполадок у фазах живлення, як-от порушення послідовності фаз, брак фаз або асиметрія напруги.
