SDR радіостанція з 4 антенами 70МГц 6ГГц LibreSDR PLUTO з Zynq7020

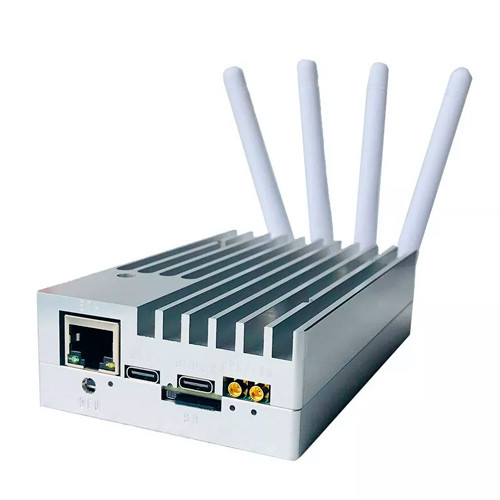

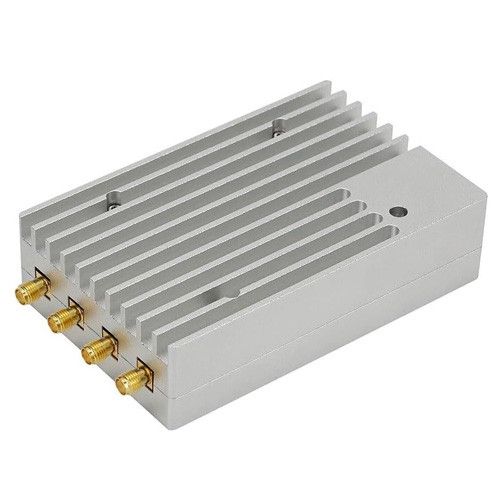

LibreSDR є аналогом популярного SDR-модуля ADALM-PLUTO (або PlutoSDR), який зроблений у металевому корпусі для ефективнішого розсіювання тепла та міцності.

Пристрій спроєктований на друкованій платі з використанням 8-бітної мікросхеми ЦАП. На самій платі містяться наступні розundefinedєми:

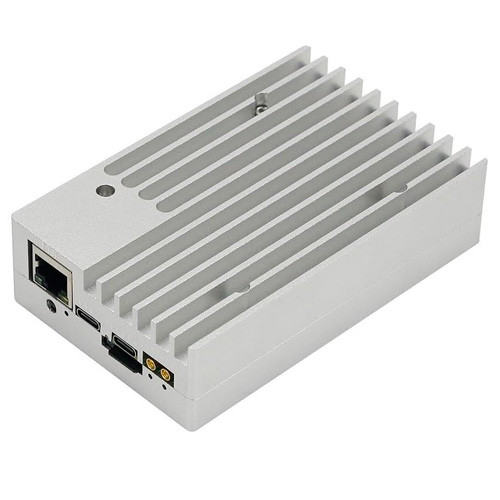

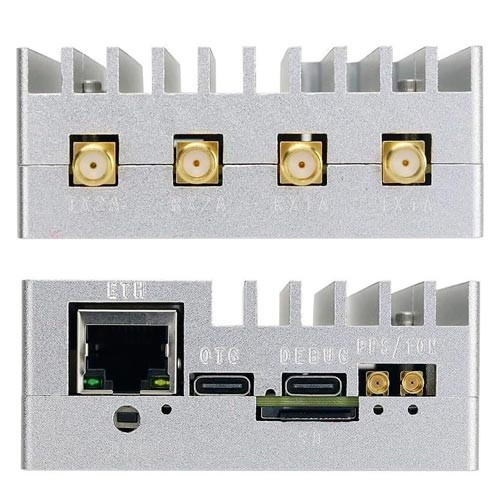

два коаксіальні розundefinedєми MMCX (мама) для інтерфейсів синхронізації 1 PPS і 10 МГц; розundefinedєм RJ-45 для інтерфейсу Gigabit Ethernet, через який відбувається передавання IQ-складників сигналу та доступ у консоль вбудованої ОС Linux; два розundefinedєми Type-C (OTG і Debug): OTG для доступу в консоль вбудованої Linux з послідовного порту Debug для налагодження та завантаження вбудованого ПЗ засобами Xilinx через інтерфейс JTAG обидва розundefinedєми також використовуються для живлення LibreSDR розundefinedєм MicroSD; 4 коаксіальні розundefinedєми SMA (мама) для двох приймальних і двох передавальних каналів.Також на пристрої є прихована кнопка DFU для відновлення заводського вбудованого ПЗ. У LibreSDR інтегрований радіочастотний трансивер AD9363.

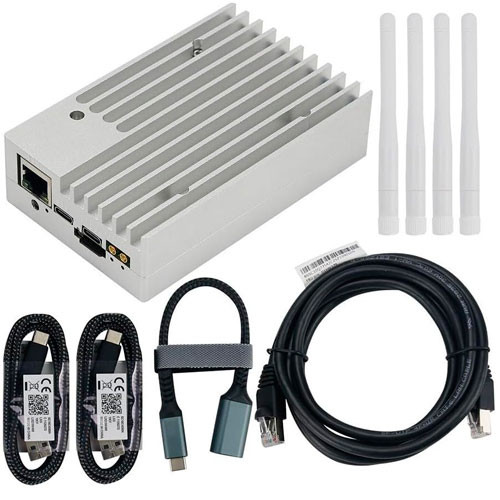

Використання чипа XC7Z020-2CLG400I xc7z020-2I Чип AD9363 налаштований на використання чипа AD9361 з діапазоном частот 70 МГц ~ 6 ГГц Канали: 2 TX, 2 RX Розрядність ЦАП/АЦП: 12 біт Діапазон частот: 70 МГц – 6 ГГц Вихідна частота: VCTCXO 40 МГц 0.5 стор./хв SOC: для Zynq7010 FPGA: 28 Кб ОЗП: 512 Mб FLASH: 32 Mб USB: 2.0, підтримка OTG Ethernet: 1000 Mб MicroSD можна використовувати для завантаження Вхід постійного струму: 5 В, 2 А, MicroUSB Підтримка дуплексів: TDD, FDD Смуга пропускання: від 200 кГц до 20 МГц Матеріал: алюміній Розмір: 11.3 х 7.2 х 3 см Вага: 565 г Комплектація: SDR радіостанція, 4 WI-FI-антени, 2 Type-C кабелю, Type-C to USB OTG кабель, мережевий кабель 1.5 м, MicroSD 32GB з прошивками
