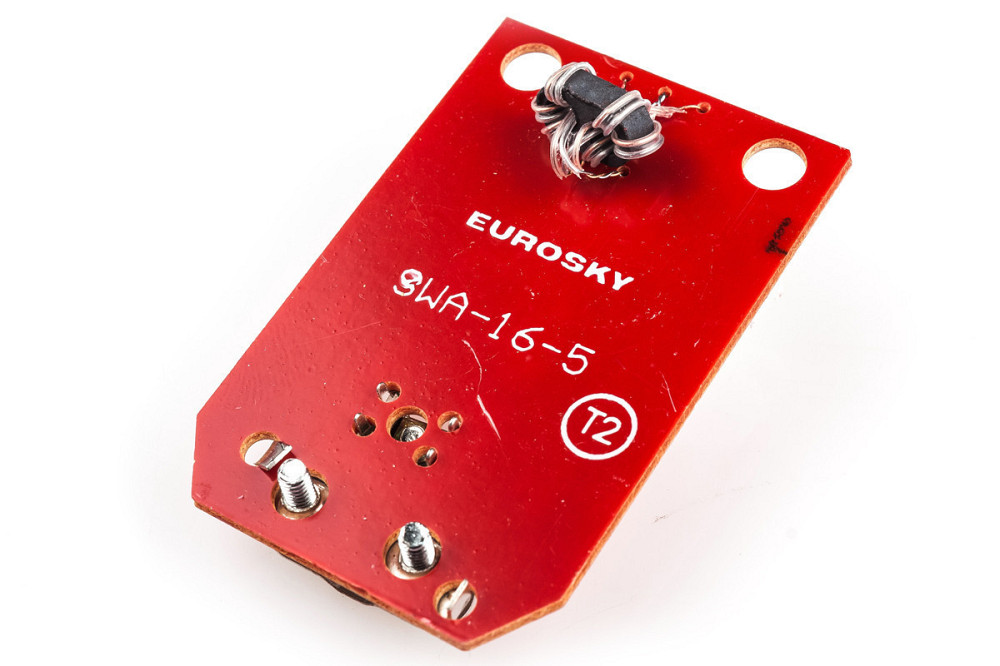

Антенний підсилювач SWA-16-5

Підсилювач антенний SWA-16-5SWA-16-5 DVB-T2 - однокаскадний підсилювач малошумний, виконаний класичним методом поверхневого монтажу за технологією SMD і реалізований на надвисокочастотному біполярному транзисторі V15 фірми Philips. Підсилювач призначений для посилення всіх цифрових DVB-T2 та дециметрових телеканалів на частотах 471-822 МГц. Головною перевагою підсилювача є мінімальний коефіцієнт шуму, що становить лише 0,9 дБ. Це досягнення досягти завдяки вхідному фільтру 2-го порядку, який не тільки формує рівномірну частотну характеристику у всьому дециметровому діапазоні, але і відсікає всі радіосигнали і перешкоди на частотах нижче 470 МГц (телеканали метрового діапазону, радіоканали УКХ і FM, канали радіоаматорів та радіоканали інтернету LTE 4G (450 МГц). За рахунок реактивної ООС (негативного зворотного зв'язку), застосованої у вихідному підсилювальному каскаді, робота підсилювача досить стійка під час навантажень, створюваних аналоговими телеканалами. Живлення підсилювача +5 В здійснюється від телевізора або цифрової приставки та від будь-якого стабілізованого джерела постійного струму по антовому кабелю зниження.

Особливості:
- Посилення каналів ефірного аналогового та цифрового ТБ є
- Посилення каналів аналогового та цифрового кабельного ТБ немає
- Регулювання посилення немає
- Наявність струморозрядника (грозозахист) немає
- Підключення кабелю затискач
- Варіанти встановлення в приміщенні / на вулиці
Характеристики:
- Діапазон робочих частот 471-822 МГц
- Коефіцієнт посилення МВ/ДМВ 16 дБ
- Коефіцієнт власних шумів 0,9 дБ
- Максимальний вихідний рівень сигналу 108 dB/mkv
- Напруга живлення підсилювача + 5В
- Хвильовий опір виходу 75 Ом
- Хвильовий опір входу 300 Ом
- Кількість каскадів посилення 1
- Максимальний струм споживання 10 мА
- Діапазон робочих температур -40 deg. / +50 deg.
- Габаритні розміри, довжина/ширина/висота 60мм/40мм/15мм
