Відеоендоскопічна система SMARTEYE-S3

Відеоендоскопічна система SMARTEYE-S3

Відеоендоскопічна система SmartEye S3 - це багатофункціональний інструмент, що використовується для діагностики та малоінвазивного лікування захворювань шлунково-кишкового тракту (ШКТ)

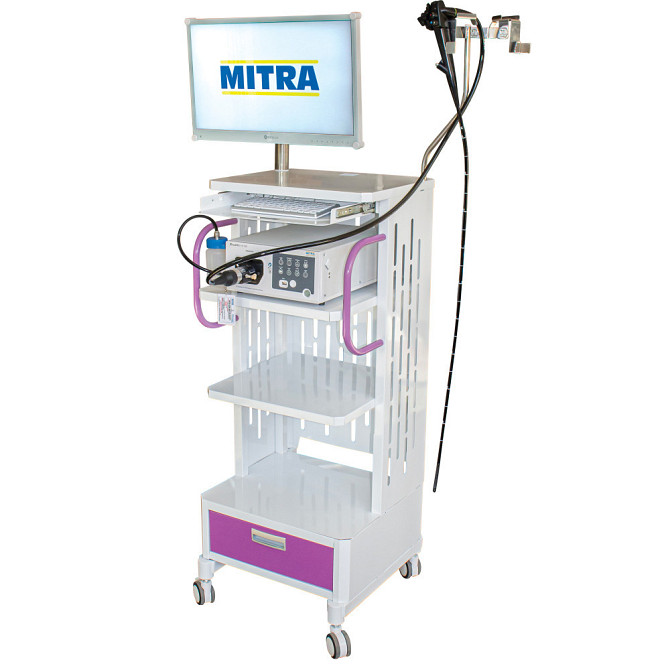

Система складається з відеопроцесора з джерелом світла, ендоскопа (гнучкої трубки, оснащеної камерою, світлодіодним освітленням та інструментальним каналом) і монітора високої роздільної здатності. Зображення, яке надходить з ендоскопа, обробляється відеопроцесором та виводиться на монітор.


Ключові характеристики:

Підключення 8 різних типів ендоскопів: SmartEye S3 сумісний з гастроскопами, колоноскопами, бронхоскопами, плевраскопами, ларингоскопами, уроскопами, цистоскопами та ветеринарними ендоскопами.



Яскраві світлодіоди на кінчику ендоскопа: Система використовує запатентовану технологію Ottomed LED-At-Tip, що забезпечує на 30% більшу яскравість та на 15% ширший діапазон розсіювання світла.



Відеопроцесор Ottomed OVP S3: Процесор обробляє та відображує зображення з ендоскопа на високому дозволі.



Широкий спектр функцій: Пропонує такі функції, як баланс білого, регулювання колірного тону, налаштування зображення, вибір зони IRIS та багато інших.



Зручність використання: Має ергономічний дизайн та інтуїтивно зрозумілий інтерфейс.



Можливість запису та зберігання: Дозволяє записувати відео та зображення на USB-накопичувач.



Сумісність з різними дисплеями: Може підключатися до кількох дисплеїв, програмного забезпечення для запису та інших пристроїв.



Візуальна демонстрація продукту:










Відео процесор Ottomed, модель OVP S3



Вихід аналогового телевізійного сигналу: Можливий одночасний вихід Y/C x 1, VBS x 1.

Цифровий вихід сигналу: Можливий одночасний вихід HDMI x 2, DVI-D x 2.

Баланс білого: Натисканням перемикача балансу білого на передній панелі можна налаштувати

автоматичний баланс білого.

Налаштування колірного тону: Наступні налаштування колірного тону можна виконати за допомогою регулювання колірного тону на сторінці налаштувань

* Регулятор "R": ±5 кроків, * Регулятор "G": ±5 кроків, * Регулювання "B": ±5 кроків, *Колір: ±5 кроків.

Налаштування зображення: Контрастність ±5 кроків, Яскравість: ±5 кроків, Гамма: ±5 кроків

Параметр розміру зображення: Малий, Середній (за замовчуванням) та Великий

Вибір зони IRIS: можна змінювати відповідно до частини тіла, яка спостерігається. За допомогою перемикача режимів діафрагми можна обрати два варіанти:

Average (Середнє): нормальне спостереження.

Peak (Пік): під час фокусування та/або спостереження за невеликою яскравою областю.

Режим покращення країв зображення: Дрібні візерунки або краї на ендоскопічних зображеннях можуть бути покращені електронно, щоб збільшити різкість зображення. Рівень покращення можна вибрати з 3 режимів покращення (низький, середній та високий).

Гамма-корекція: Корекцію гами можна виконати, змінивши значення гами на сторінці налаштувань.

Перемикач яскравості: Яскравість можна відрегулювати за допомогою регулювання яскравості на сторінці налаштувань.

Перемикач контрастності: Контрастність можна відрегулювати за допомогою регулювання контрастності на сторінці налаштувань.

Збільшення ( Zoom): 1.3x

Програмування кнопок на ендоскопі: За допомогою дистанційних кнопок на ендоскопі можна керувати наступними функціями (Світло, Баланс білого, Стоп-кадр, Збільшення, Запис відео, Діафрагма, Запис зображення, Покращення країв, Розмір зображення, Видалити дані, Без опції)



Відеогастроскоп Ottomed, модель OVG-S2+







Надзвичайно яскравий світлодіод на кінчику: відчуйте на 30% більшу яскравість і на 15% ширший діапазон розсіювання завдяки новому люмінофорному покриттю на світлодіодній підкладці, що забезпечує високу надійність протягом багатьох років використання.



CMOS-сенсор: забезпечує неперевершену якість зображення для вивчення найдрібніших деталей.



Дистанційні кнопки для легкого керування: Три клавіші для швидкого вибору необхідних функцій.



Надлегка вага: за рахунок відмови від оптоволоконних світлових пучків, а також використання одноступінчастого водонепроникного роз'єму



Оптична система


Поле зору 120°
Напрямок погляду Перегляд вперед
Глибина різкості 3-100 мм


Вставна трубка


Зовнішній діаметр дистального кінця 9,8 мм
Зовнішній діаметр вставної трубки 9,5 мм
Робоча довжина 1055 мм
Загальна довжина 1365 мм


На дистальному кінці розміщено:

1. Повітряна/водяна форсунка

2. Світлодіоди освітлення (Вт)

3. Лінза об'єктива

4. Вихід інструментального каналу

Інструментальний канал

Внутрішній діаметр каналу 2,8 мм

Мінімальна видима відстань 3,5 мм від дистального кінця

Згинання дистального кінця

Вгору 210°, вниз 90°

Праворуч 100°, ліворуч 100°

Відеоколоноскоп Ottomed, модель OVC- S2+





Швидка передача крутного моменту (1:1): управління на ручці дозволяє швидко контролювати ендоскоп, допомагаючи користувачеві виконувати точні та ефективні процедури.



Надзвичайно яскравий світлодіод на кінчику: відчуйте на 30% більшу яскравість і на
