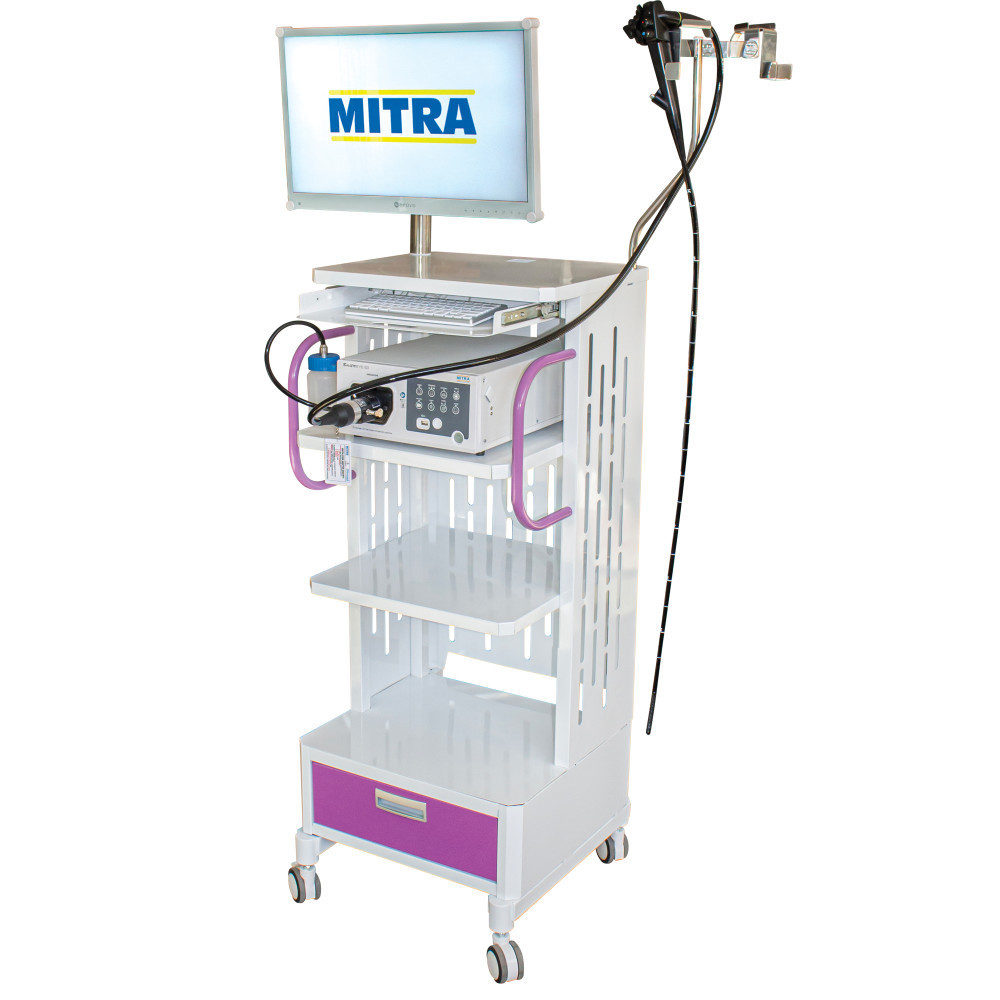

Видеоэндоскопическая система SMARTEYE-S3

SmartEye-S3 Многофункциональная система видеоэндоскопии



Основные характеристики:

Исключительно яркий светодиод на конце эндоскопа

Патентованная технология Ottomed LED-At-Tip избавляет нас от мелких светопроводящих стекловолоконных пучков, делая эндоскопы более прочными, существенно увеличивая срок службы, обеспечивая более высокую яркость света, низкое обслуживание и низкие затраты на замену.



Подключение 8 разных типов эндоскопов

Видеопроцессор 8 в 1 совместим с моделями эндоскопов Gastro/Colonо/Broncho/Pleura/Laryngo/Uro/Cysto/Veterinary.



Несколько видеосигналов

Подключение нескольких цифровых и аналоговых видеосигналов позволяет подключить видеосистему к нескольким дисплеям, программному обеспечению для записи, устройствам передачи видео на большие расстояния.



Встроенная система захвата изображений и видеозаписи

Встроенная система захвата изображений и видеозаписи позволяет сохранять обследование непосредственно на USB накопителе.



Легкий водонепроницаемый разъем

Водонепроницаемый разъем делает эндоскоп более надежным и удобным в использовании.

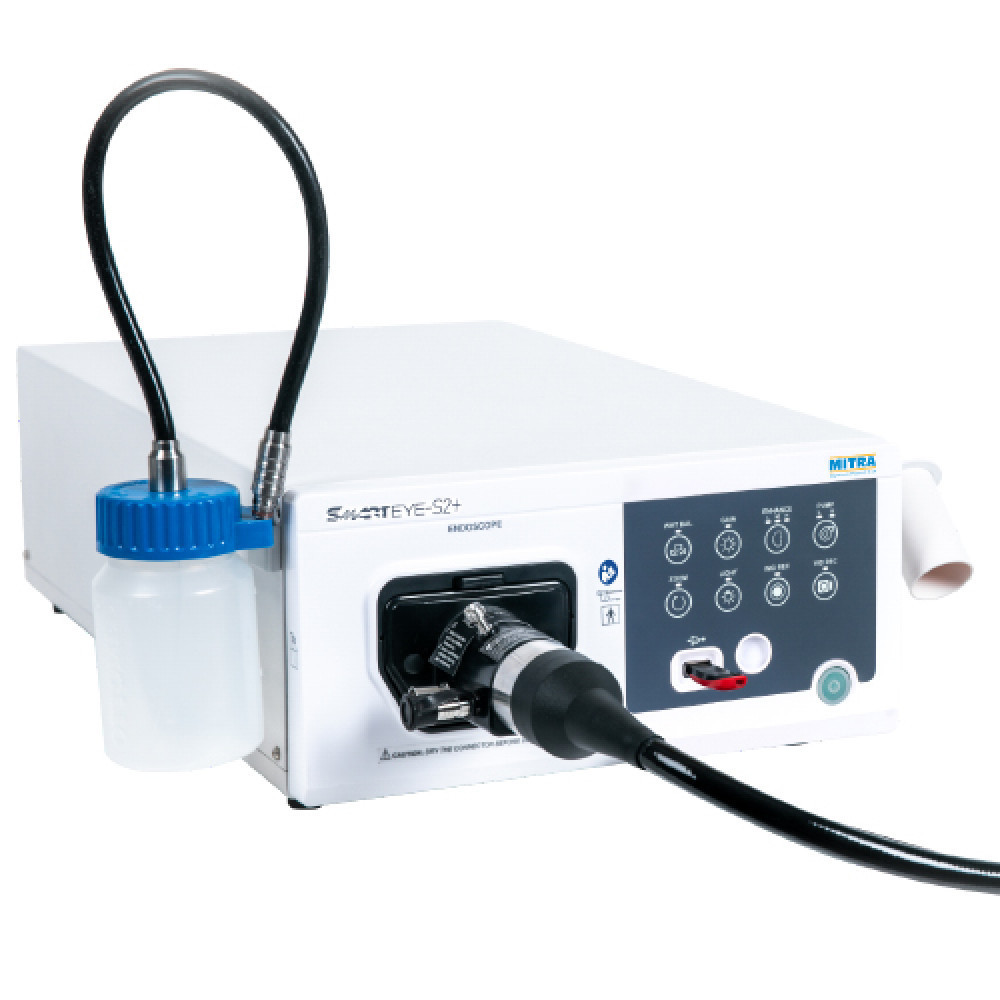

Видеопроцессор Ottomed, модель OVP S3



Выход аналогового телевизионного сигнала: Возможен одновременный выход Y/C x 1, VBS x 1.

Цифровой выход сигнала: Возможен одновременный выход HDMI x 2, DVI-D x 2.

Баланс белого: Нажатием переключателя баланса белого на передней панели можно настроить

автоматический баланс белого.

Настройка цветового тона: Следующие настройки цветового тона можно выполнить с помощью регулировки цветового тона на странице настроек

* Регулятор "R": ±5 шагов, * Регулятор "G": ±5 шагов, * Регулирование "B": ±5 шагов, *Колор: ±5 шагов.

Настройка изображения: Контрастность ±5 шагов, Яркость: ±5 шагов, Гамма: ±5 шагов

Параметр размера изображения: Маленький, Средний (по умолчанию) и Большой

Выбор зоны IRIS: можно изменять в соответствии с частью тела, которая наблюдается. С помощью переключателя режимов диафрагмы можно выбрать два варианта:


Average (Среднее): нормальное наблюдение.
Peak (Пик): во время фокусировки и/или наблюдения за яркой областью.


Режим улучшения краев изображения: Мелкие узоры или края на эндоскопических изображениях могут быть улучшены электронно, чтобы увеличить резкость изображения. Уровень улучшения можно выбрать из 3 режимов улучшения (низкий, средний и высокий).

Гамма-коррекция: Коррекцию гаммы можно выполнить, изменив значение гаммы на странице настроек.

Переключатель яркости: Яркость можно отрегулировать с помощью регулировки яркости на странице настроек.

Переключатель контрастности: Контрастность можно отрегулировать с помощью регулировки контрастности на странице настроек.

Увеличение (Zoom): 1,3x

Программирование кнопок на эндоскопе: С помощью дистанционных кнопок на эндоскопе можно управлять следующими функциями (Свет, Баланс белого, Стоп-кадр, Увеличение, Запись видео, Диафрагма, Запись изображения, Улучшение краев, Размер изображения, Удалить данные, Без опции)



Видеогастроскоп Ottomed, модель OVG-S2+







Чрезвычайно яркий светодиод на конце: почувствуйте на 30% большую яркость и на 15% широкий диапазон рассеивания благодаря новому люминесцентному покрытию на светодиодной подложке, что обеспечивает высокую надежность на протяжении многих лет использования.



CMOS-сенсор: обеспечивает непревзойденное качество изображения для изучения мельчайших деталей.



Дистанционные кнопки для легкого управления: Три кнопки для быстрого выбора необходимых функций.



Легкий вес: благодаря отказу от оптоволоконных световодных пучков и использованию одноступенчатого водонепроницаемого разъема



Оптическая система


Поле зрения 120°
Направление взгляда Вперед
Глубина резкости 3-100 мм


Вставная трубка


Внешний диаметр дистального конца 9,8 мм
Внешний диаметр вставной трубки 9,5 мм
Рабочая длина 1055 мм
Общая длина 1365 мм


На дистальном конце размещено:

1. Воздушно-водяная форсунка

2. Светодиоды освещения (Вт)

3. Линза объектива

4. Выход инструментального канала

Инструментальный канал


Внутренний диаметр канала 2,8 мм
Минимальное видимое расстояние 3,5 мм от дистального конца


Изгиб дистального конца


Вверх 210°, вниз 90°
Вправо 100°, влево 100°




Видеоколоноскоп Ottomed, модель OVC- S2+





Быстрая передача крутящего момента (1:1): управление на ручке позволяет быстро контролировать эндоскоп, помогая пользователю выполнять точные и эффективные процедуры.



Чрезвычайно яркий светодиод на конце: почувствуйте на 30% большую яркость и на 15% широкий диапазон рассеивания благодаря новому люминесцентному покрытию на светодиодной подложке, что обеспечивает высокую надежность на протяжении многих лет использования.



CMOS-сенсор: обеспечивает непревзойденное качество изображения для изучения мельчайших деталей.



Дистанционные кнопки для легкого управления: Три кнопки для быстрого выбора необходимых функций.



Оптическая система


Поле зрения 120°
Направление взгляда Вперед
Глубина резкости 3-100 мм


Вставная трубка


Внешний диаметр диста
