Обладнання для виробництва бетонних труб діаметр до 1500 мм, довжина до 2500 см. Multicast Scc 150, Hawkeye Pedershaab

Обладнання для виробництва бетонних труб діаметр до 1500 мм, довжина до 2500 см. Vvihy Multicast Scc 150, Hawkeye Pedershaab, Данія.
Vihy Multicast Scc 150 – це стаціонарна вібраційна машина для виробництва високоякісних бетонних труб діаметром до 1500 мм (60 дюймів)

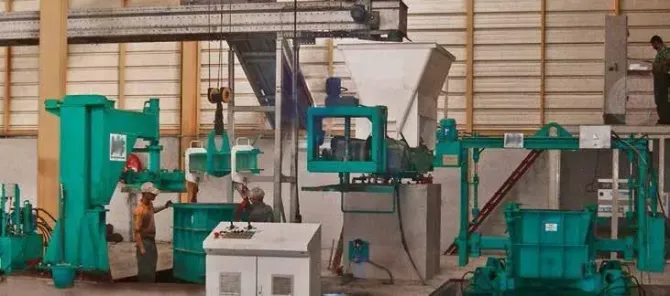

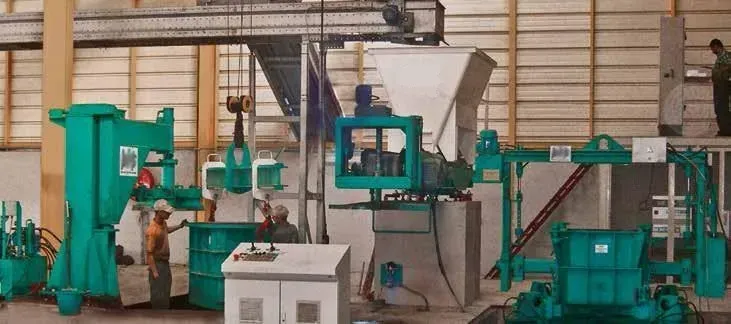

Машина являє собою ручну машину, в якій бетоноподавальний механізм вручну встановлюється на місце і заливає бетон поверх осердя, потім скребок обертається і проштовхує бетон у формувальне обладнання.

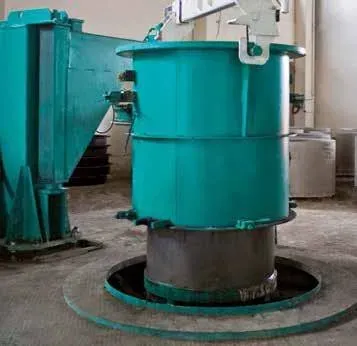

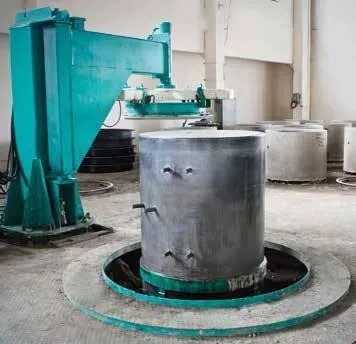

Після заповнення і пресування вони знімають форму за допомогою мостового крана і встановлюють форму з піддоном і трубою, потім відкривають замки піддона і знімають форму, залишаючи трубу на піддоні, потім встановлюють внутрішнє і зовнішнє настановні кільця там, де вони повинні знаходитися протягом години, після чого їх можна зняти2, а трубу.
Потім беруть зовнішню форму, помістять її на новий піддон і заблокують замки піддону, потім помістять зовнішню форму та піддон у машину, і процес розпочнеться заново.
Все обладнання для форм було вказано для труб з розтрубом і втулкою, і від діаметра 600 мм до діаметра 1200 мм включено спеціальні настановні кільця, які будуть використовуватися як для футерування Grp, так і для звичайних труб. Вони сконструйовані для підтримки в трубу для підтримки переходу від футеровки Grp до бетону. Також вказано два спеціальні захисні щитки, один для використання при виробництві з футеровкою Grp, а інший для використання при виробництві без футерування.
За технічним завданням Покупця може бути варіант устаткування з автоматизацією та іншими розмірами виробів.
Стандартні характеристики машини

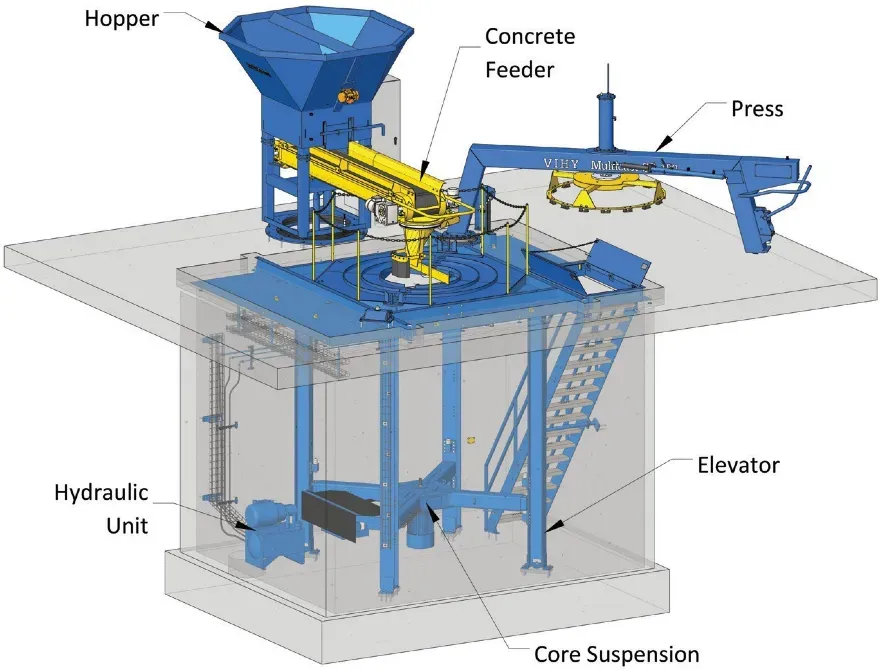

Vihy Multicast Scc 150 поставляється у стандартній комплектації з наступною конфігурацією:
• Бетонний бункер об'ємом 2900 літрів.

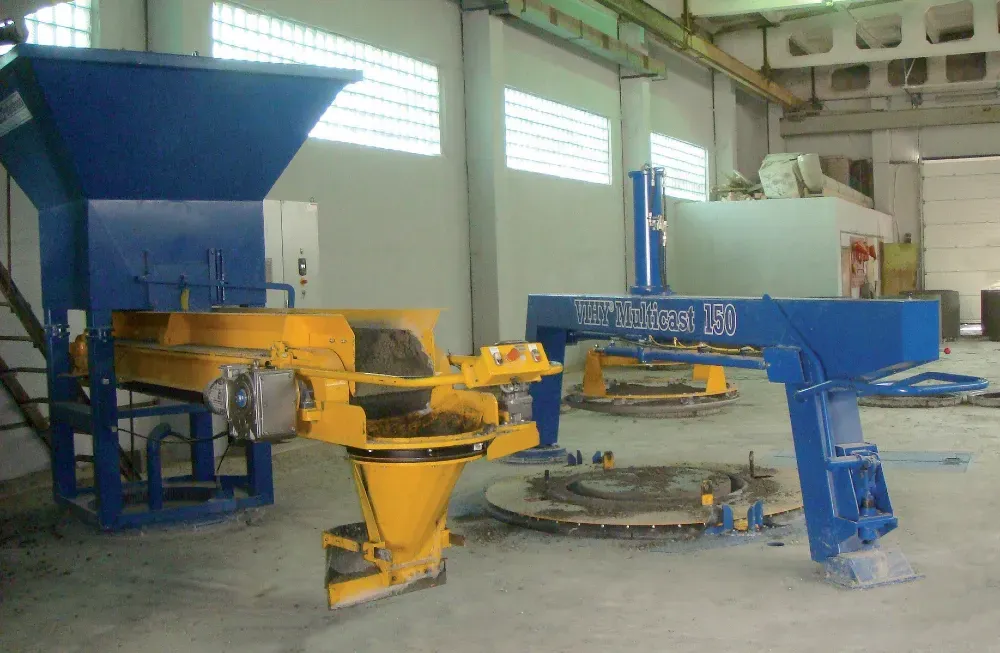

• Електричний бетоноживильник із скребком для прямого заповнення труб усіх діаметрів. Оснащений ручкою для ручного повороту всередину/зовні.
• Електроприводна, синхронізована система вібрації серцевини Vihy з підшипниками з мастилом та з ручним регулюванням частоти швидкостей вібратора.
• Механічна підйомна система для розміщення виробів різної довжини.
• Гідравлічний пресувальний/качальний пристрій для формування патрубків з механічним керуванням довжиною труби. Оснащений ручкою для ручного повороту всередину/зовні.
• Гідравлічний блок живлення для пресувального/качувального пристрою.
• Ручне керування з відповідними ручками, розміщеними на живильнику та пресуючий/качальний пристрій.
• Кришки ями, включаючи сходи в яму для легкого та безпечного доступу до машини та форми.
• Сумісність форми з усіма машинами Multicast Scc.
Основні характеристики машини
• Вертикальний процес лиття
• Подача бетону стрічкою
• Ущільнення синхронізованою вібрацією осердя
• Гідравлічне пресування та коливання профілю втулки
• Ручне керування
• Розпалубка мостовим краном
• Транспортування продукції мостовим краном

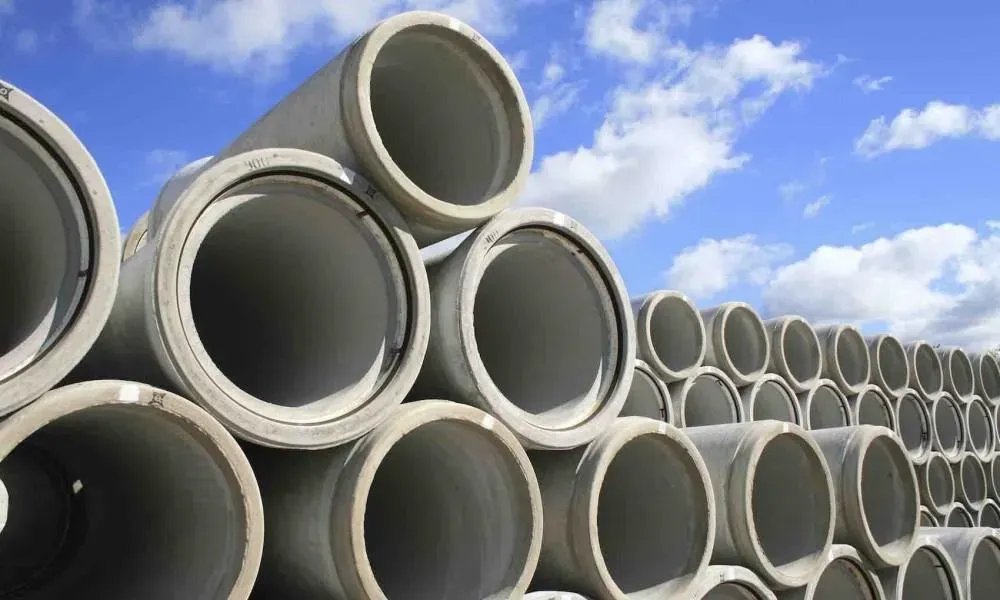

Бетонні вироби
• Армовані/неармовані труби
• Труби для домкратів
• Футеровані труби
• Стояки колодязів
Можливі конструкції з'єднань (типові)
• З'єднання з одинарним зміщенням гумових кілець
• З'єднання з прокатними кільцями
• Інтегровані з'єднання з гумовими кільцями
• Сталеві муфтові з'єднання для труб для домкратів
• Удавані з'єднання
• Гладкостінні з'єднання
Розміри продукції - Діаметр
• Діаметр труб від 300 мм до 1500 мм (від 12” до 60”) та до 2000 мм (78”) для колодязів
Довжина продукції
• Від 0, 5 м до 2, 5 м (від 2' до 8').
Модель машини для виробництва
Доступні вироби завдовжки до 3, 0 м (10 футів)
Індикативна виробнича потужність (одиниць/година) 4-12 шт.
Виробничі показники для труб діаметром 300-900 мм (12”-36”) ґрунтуються на неармованих виробах.
Vihy Multicast Scc 150
Виробнича система з великою гнучкістю для виробництва, наприклад армованих і неармованих бетонних труб, круглих і некруглих труб з розтрубом або без нього, з попередньою підкладкою або без неї, люків і конусів. Крім того, за допомогою системи можна виготовляти коробчасті водопропускні труби та труби, облицьовані зсередини склопластиковим облицюванням.
