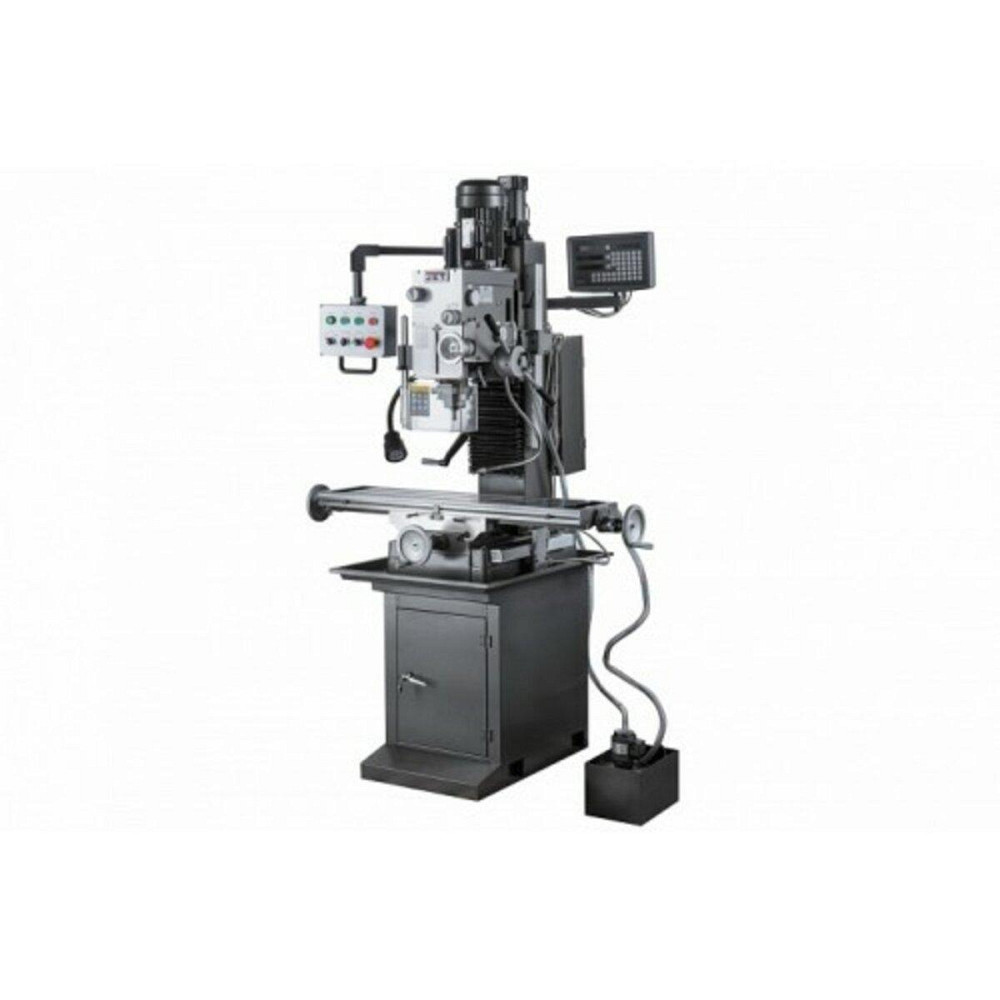

Фрезерно-сверлильный станок JETJMD-50LPFD редукторный с автоподачей пеноли шпинделя (400B)

Фрезерно-сверлильный станок JETJMD-50LPFD
Рабочие параметры
Максимальный диаметр конечной фрезы, мм 32
Напруга, 400
Длина, мм 1250
Размеры стула по осям X и Y, мм 1000 x 240
Ширина, мм 960
Ширина Т-образного паза стола, мм 23.14
Высота, мм 1320
Автоматическая подача пиноли, мм/про 0,1/0,18/0,26
Масса, кг 380
Диапазон наклона головы, град. ±90˚
Длина в упаковке, см 90
Конус шпинделя ISO30
Ширина в упаковке, см 88
Ход стола по оси X и Y, мм 760 х 190
Расстояние от шпинделя до стола, мм 450
Высота в упаковке, см 115
Ход пиноли шпинделя, мм 120
Масса в упаковке, кг 410
Мощность двигателя, кВт 1,1/1,5
Частота вращения шпинделя, об/мин I – 75, 180, 280, 600, 1000, 1600 II – 150, 360, 560, 1200, 2000, 3200
Максимальный диаметр сверления чугун, мм 45
Максимальный диаметр сверления сталь, мм 32
Максимальный диаметр торцевой фрезы мм 80
Особенности:
Тяжелое основание и мощная вертикальная стойка из серого чугуна
Направляющие рабочего стола типа Ласточкин хвост
Мощный двигатель асинхронный 1,5 кВт
Редукторное переключение частоты вращения шпинделя с широким диапазоном выбора скоростей
Шпиндельный конус ISO30
Функция автоматической подачи пиноли шпинделя
Ограничитель глубины сверления
Микро подача оси Z
Наклон фрезерной головы слева, справа ±90°
Центральная панель управления
Режим нарезки резьбы, с автоматическим включением реверса
Системы подачи СОЖ в зону резки
Устройство цифровой индикации (УЦЫ) по 3 осям X, Y, Z
Механизированный привод оси Z
Лампа местного освещения
Описание
Редукторный фрезерно-сверлильный станок JMD-50LPFD предназначен для промышленной эксплуатации на ремонтно-механических, заготовительных и инструментальных участках, а также в производственных цехах с мелкосерийным и серийным выпуском продукции.
При оснащенном специальными устройствами станок может быть применен в крупносерийном и массовом производстве.
Полз производственные задачи, надежная и безопасная конструкция станка с удобным и эргономичным расположением органов управления и систем пассивной безопасности, позволяет использовать его в учебном процессе в образовательных учреждениях.
JMD-50LPFD предназначен для выполнения следующих операций: фрезерования, сверления, рассверливания, зенковки, зенкерирования, развертывания и нарезки резьбы.
Он оснащен шпинделем с конусом ISO30 и имеет возможность сверления отверстий до диаметра 32мм стали и до 45мм чугуна.
Наличие реверсивного вращения электродвигателя обеспечивает вращение шпинделя в обе стороны и позволяет осуществлять технологические операции по нарезке резьбы.
Тяжелая основа и мощная вертикальная стойка, отлитые из серого чугуна, тем самым обеспечивая оборудованию необходимую устойчивость к вибрации.
Станок оснащен мощным асинхронным двигателем 1,5 кВт и имеет коробку переключения скоростей вращения шпинделя.
В зависимости от обрабатываемого материала и необходимых режимов обработки, можно выбрать любую из 12 скоростей вращения шпинделя в 2-х диапазонах от 75 до 1600 об/мин и от 150 до 3200 об/мин.
Для расширения диапазона обрабатываемых деталей фрезерная голова имеет возможность наклона вправо/влево на 90 градусов.
Конструкция станка имеет дополнительно устройство цифровой индикации (УЦЫ) по всем трем осям X, Y, Z, что позволяет устанавливать необходимые параметры обработки, привязывать инструменты и контролировать режимы работы станка с точностью в 5 микрон.
Станок оснащен автоматической подачей пиноли шпинделя, имеет 3 скорости – 0,12; 0,18; 0,25 мм/об. Наличие микрометрической подачи позволяет установить инструмент на необходимую глубину в ручном режиме.
Максимальный вылет пиноли шпинделя составляет 120 мм. Для увеличения производительности и удобства обработки крупногабаритных деталей станок дополнительно оснащен механизированным приводом по оси Z.
На пульте управления есть переключатель перемещения фрезерной головы по вертикальной стойке вверх/вниз.
Модель JMD-50LPFD оснащена рабочим столом размером 1000 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность пер
