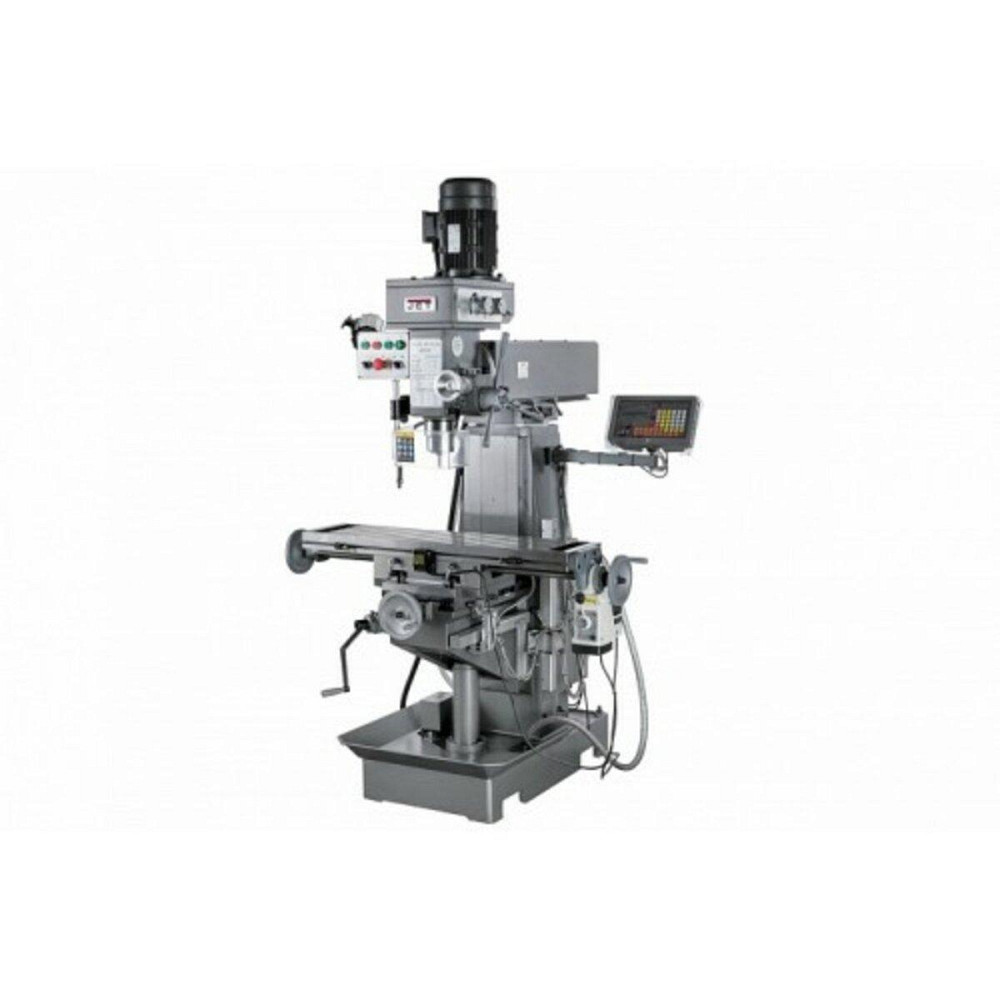

Фрезерно-сверлильный универсальный станок по металлу JET JMD-939GV DRO

Фрезерно-сверлильный станок по металлу JET JMD-939GV DRO
Рабочие параметры
Поворот консоли фрезерной головки в горизонтальной плоскости, гр ±360⁰
Максимальный диаметр конечной фрезы, мм 20
Частота вращения вертикального шпинделя, об/мин 115-1750
Расстояние от вертикального шпинделя до колонны, мм 250-650
Напруга, 400
Длина, мм 1340
Размеры стула по осям X и Y, мм 1000x240
Расстояние от вертикального шпинделя до стола, мм 85-420
Ширина, мм 1140
Диапазон поворота стола, град ±30⁰
Высота, мм 2250
Масса, кг 800
Максимальная нагрузка на стол, кг 150
Длина в упаковке, см 144
Конус шпинделя ISO 40 (DIN 2080)
Ширина в упаковке, см 120
Ход стола по оси X и Y, мм 585 х 185
Высота в упаковке, см 230
Ход пиноли шпинделя, мм 120
Масса в упаковке, кг 880
Максимальный диаметр сверления сталь, мм 30
Мощность двигателя вертикального шпинделя, кВт 1,5
Максимальный диаметр торцевой фрезы мм 63
Ширина Т-образного паза основания, мм (3) 14
Диапазон наклона фрезерной головки, град ±90⁰
Описание
Благодаря своим уникальным возможностям, богатой комплектации и конкурентоспособной цене JMD-939GV DRO интересной широкой коле потребителей.
Станок может с одинаковой эффективностью применяться промышленными предприятиями различного уровня, профильными и многопрофильными мастерствами, конструкторскими учреждениями, исследовательскими институтами и т.д.
Этот станок немного проще, представленной ранее модели JMD-939GV DRO и имеет несколько основных отличий, а в частности, у него отсутствует горизонтальный шпиндель, и он оснащен механической коробкой переключения скоростей вращения шпинделя.
Для тех производственных задач, где нет необходимости в горизонтально-фрезерных операциях, модель JMD-939GV DRO станет незаменимым помощником при фрезеровании или сверлении различных деталей.
Модель JMD-939GV DRO является логическим переходом от профессиональных сверлильно-фрезерных станков серии JMD-15, 18, 45 и 50 до промышленных универсальных фрезерных станков.
На станке JMD-939GV DRO можно выполнять сверление отверстий до диаметра 30 мм и фрезеровать конечными фрезами до диаметра 20 мм.
На станке установлен вертикальный шпиндель со скоростью вращения в диапазоне 115-1750 об/мин.
Расстояние между вертикальным шпинделем и столом от 85 до 420 мм, вертикальным шпинделем и поверхностью колонны от 250 до 650 мм.
Выбор скоростей вертикального шпинделя осуществляется с помощью механической коробки скоростей, расположенной с правой стороны станка.
Для удобства работы фрезерная головка имеет механизм наклона влево или справа в вертикальной плоскости на 90° и поворота консоли на 360° в горизонтальной плоскости.
Вертикальный шпиндель имеет функцию реверса.
Для повышения точности и скорости обработки универсальный станок JMD-939GV DRO оснащен устройствам Цифровой Индикации (УЦЫ), устройством автоподачи по оси X и системой подачи СОЖ, а также имеет лампу освещения рабочей зоны и ряд других полезных опций.
