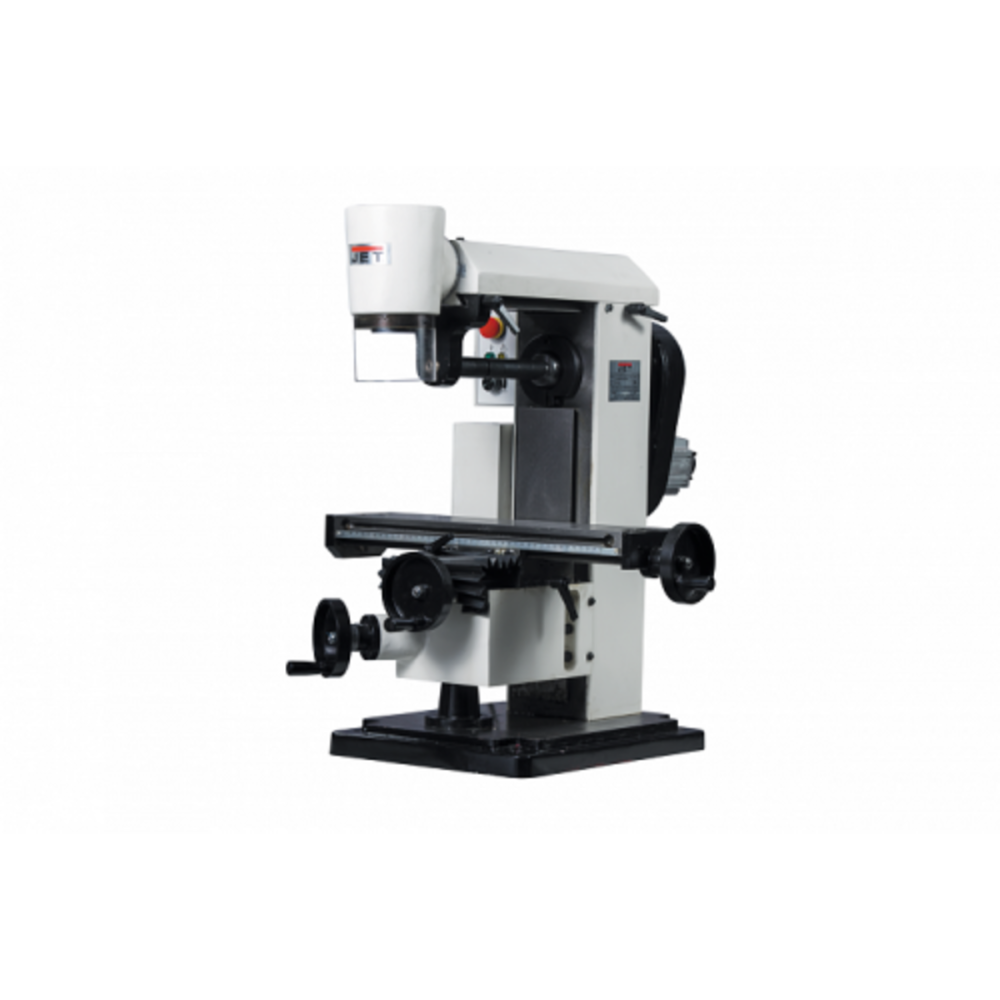

Фрезерно-сверлильный станок по металлу JET JUM-X2

Фрезерно-сверлильный станок по металлу JET JUM-X2
Рабочие параметры
Максимальный диаметр конечной фрезы, мм 30
Частота вращения вертикального шпинделя, об/мин 0 - 2500
Конус вертикального шпинделя МК-3
Диапазон поворота вертикальной головы (вправо/влево) ±45°
Мощность вертикального двигателя, кВт 0,5
Напруга, 230
Длина, мм 594
Размеры стула по осям X и Y, мм 460 x 120
Расстояние от вертикального шпинделя до стола, мм 230
Мощность горизонтального двигателя, кВт 0,5
Ширина, мм 740
Ширина Т-образного паза стола, мм 12
Расстояние от вертикального шпинделя до стойки, мм 265
Высота, мм 696
Частота вращения горизонтального шпинделя, об/мин 0 - 2500
Абажур М12
Масса, кг 95
Количество скоростей горизонтального шпинделя, шт плавно
Сверлильный патрон 1-13
Конус горизонтального шпинделя МК-3
Ход стола по оси X и Y, мм 300 х 120
Расстояние от горизонтального шпинделя до стола, мм 230
Ход стола по оси Z, мм 205
Количество Т-образных пазов стола, шт 3
Диаметр вала под дисковую фрезу 16
Масса в упаковке, кг 122
Макс. 63 мм
Тип двигателя Бесколлекторный
Наклон вертикального положения 45° влево/вправо
Горизонтальный шпиндель-стол 230 мм
Перемещение стола по оси X/Y/Z 300 x 120 x 205 мм
Максимальный диаметр сверления чугун, мм 15
Т-образный паз 12 мм
Максимальный диаметр сверления сталь, мм 13
Максимальный диаметр торцевой фрезы мм 30
Количество скоростей вертикального шпинделя, шт плавно
Особенности:
тип станка – универсальный фрезерный станок;
возможность переустановки шпинделя в горизонтальное положение;
корпус станка изготовлен из серого чугуна;
движение рабочего стола по осям X, Y и Z;
возможность поворота головы влево и вправо на 45 0;
плавная регулировка частоты вращения;
фрезерная головка без хода пиноли.
Электронная защита двигателя
Мощный бесколлекторный двигатель с плавной регулировкой частоты вращения
Инструмент для обслуживания
Инструкция по эксплуатации
Описание:
Станок JUM-X2 является модель универсального фрезерного станка, предназначенного для выполнения широкого спектра технологических операций.
Станок изготавливается компанией JET в настольном варианте, имеет питание от электросети напряжением 230 В. Модель может использоваться в домашней обстановке, на производстве.
Технические возможности оборудования позволяют выполнять сверлильные и фрезерные работы в вертикальном и горизонтальном положении.
Станок оснащен механизмом переустановки фрезерной головки горизонтальное положение для выполнения сложных технологических операций без переустановки заготовки.
Для удобства обработки заготовок сложной конфигурации модель JUM-X2 имеет функцию подачи рабочего стола сразу по трем осям. Голова может совершать поворот влево и вправо в диапазоне 0-45 0.
Станок имеет универсальную конструкцию, обладая прочной и устойчивой основой. Настольное исполнение позволяет использовать станок с максимальной эффективностью.
Модель рассчитана работать со шпинделем под конус МК-3. Максимально допустимый диаметр режущих инструментов при сверлении составляет 16 мм. Допустимый диаметр торцевой фрезы для работы на станке – 63 мм.
Ход пиноли у данной модели отсутствует. Вылет шпинделя составляет 265 мм. Станок комплектуется сверлильным патроном, оправкой под горизонтальный шпиндель.
Оснащение имеет мощный электродвигатель 0,75 кВт, что обеспечивает вращение шпинделя в необходимом скоростном режиме. Станок JUM-X2 оснащен системой плавной регулировки частоты вращения шпинделя.
Диапазон частоты вращения шпинделя 0-2500 об/мин в зависимости от технологичности режима резания. Включение и выключение станком, изменение частоты вращения шпинделя осуществляются с пульта управления, расположенного на левой стороне стойки.
Рабочий стол оснащен Т-образными пазами в количестве 3 шт.
Ширина пазов составляет 12 мм, позволяя устанавливать дополнительное оснащение, механические тиски для крепления заготовок.
Рабочая зона закрыта защитным экраном. Вес станка составляет 95 кг.
