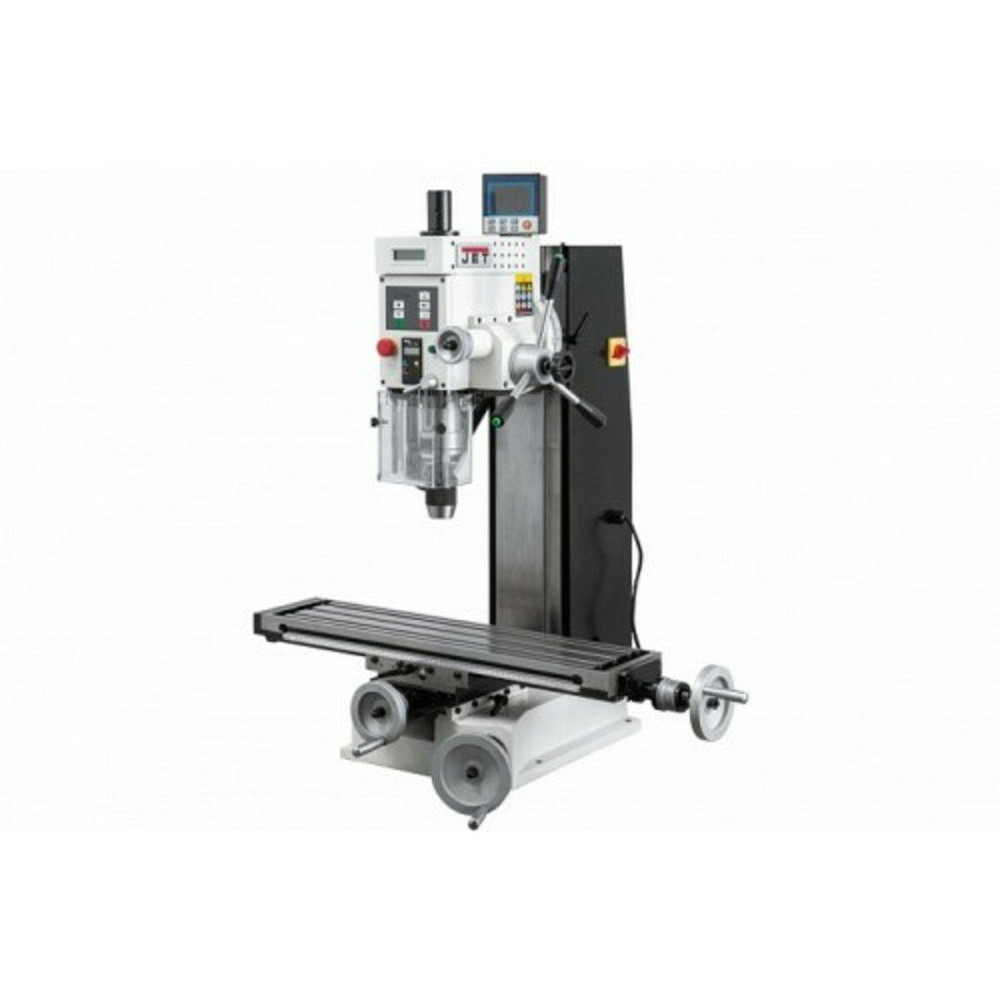

Фрезерно-сверлильный станок по металлу JET JMD-3T-DRO : 230 В

Фрезерно-сверлильный станок по металлу JET JMD-3T-DRO
Рабочие параметры
Максимальный диаметр конечной фрезы, мм 20
Частота вращения вертикального шпинделя, об/мин 100 - 1750
Конус вертикального шпинделя МК-3
Максимальный диаметр нарезаемой резьбы мм М10
Диапазон поворота вертикальной головы (вправо/влево) -90/+45
Мощность вертикального двигателя, кВт 1
Напруга, 230
Длина, мм 910
Размеры стула по осям X и Y, мм 700 x 160
Расстояние от вертикального шпинделя до стола, мм 410
Ширина, мм 560
Ширина Т-образного паза стола, мм 12
Расстояние от вертикального шпинделя до стойки, мм 230
Высота, мм 850
Абажур М12
Масса, кг 200
Диапазон наклона головы, град. 30 ° влево / 90 ° вправо
Сверлильный патрон 1-13
Длина в упаковке, см 100
Ширина в упаковке, см 60
Ход стола по оси X и Y, мм 490 x 150
Максимальный диаметр сверления (Ст. 3) Ø20 мм / M10
Высота в упаковке, см 90
Ход пиноли шпинделя, мм 70
Количество Т-образных пазов стола, шт 3
Масса в упаковке, кг 210
Тип двигателя Бесколлекторный
Максимальный диаметр сверления чугун, мм 23
Максимальный диаметр сверления сталь, мм 20
Максимальный диаметр торцевой фрезы мм 50
Количество скоростей вертикального шпинделя, шт плавно
Особенности:
стойкая и станина станка изготовлена из серого чугуна;
бесколлекторный двигатель;
функция реверса;
наличие плавной регулировки частоты вращения шпинделя;
опция автоматической подачи рабочего стола по оси X;
функция микроподачи шпинделя;
цифровая индикация вылета шпинделя;
механизм поворота головы станка влево на 30 0 вправо на 90 0 ;
наличие возможности нарезки резьбы;
крестовой стол увеличенной длины с направляющими типа ласточкин хвост.
Сверлильно-фрезерный станок JMD-3T DRO является аналогом модели станка JMD-3. Единственное отличие этой модели – увеличенная длина рабочего стола.
Станок рассчитан на индивидуальное использование, может быть использован для мелкосерийных работ на производстве.
Технически станок может быть подключен к электросети напряжением 230, используется для выполнения широкого спектра сверлильных и фрезерных работ.
Благодаря наличию в двигателе функции реверса, станок выполняет технологические операции по нарезанию резьбы.
Высокое качество обработки обеспечивается цифровой индикацией вылета шпинделя и плавной регулировкой частоты вращения шпинделя.
Модель JMD-3T DRO отличается прочной и устойчивой конструкцией. Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 20 мм.
Моторная группа станка JMD-3T DRO представлена бесколлекторным двигателем мощностью 1,0 кВт. Управление работой двигателя осуществляется с пульта, расположенного на голове станка.
Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения составляет 100-1750 об/мин. Переключение двигателя в режим реверса осуществляется кнопкой, расположенной на ручке пиноли.
Крестовой рабочий стол имеет длину 700 мм, движется по направляющим типа ласточкин хвост. Станок оснащен опцией автоматической подачи стола по оси X, имеет 3 Т-образных пазы шириной 12 мм для установки дополнительного крепления.
Отображение перемещения по осям отображается на устройства цифровой индикации, УЦЫ, которая работает в паре с 3-мя магнитными линейками, благодаря которым гарантирована точность позиционирования составляет +/-5 мкм.
Вес станка в укомплектованном состоянии составляет 200 кг. Рабочая зона оснащена защитным экраном.
