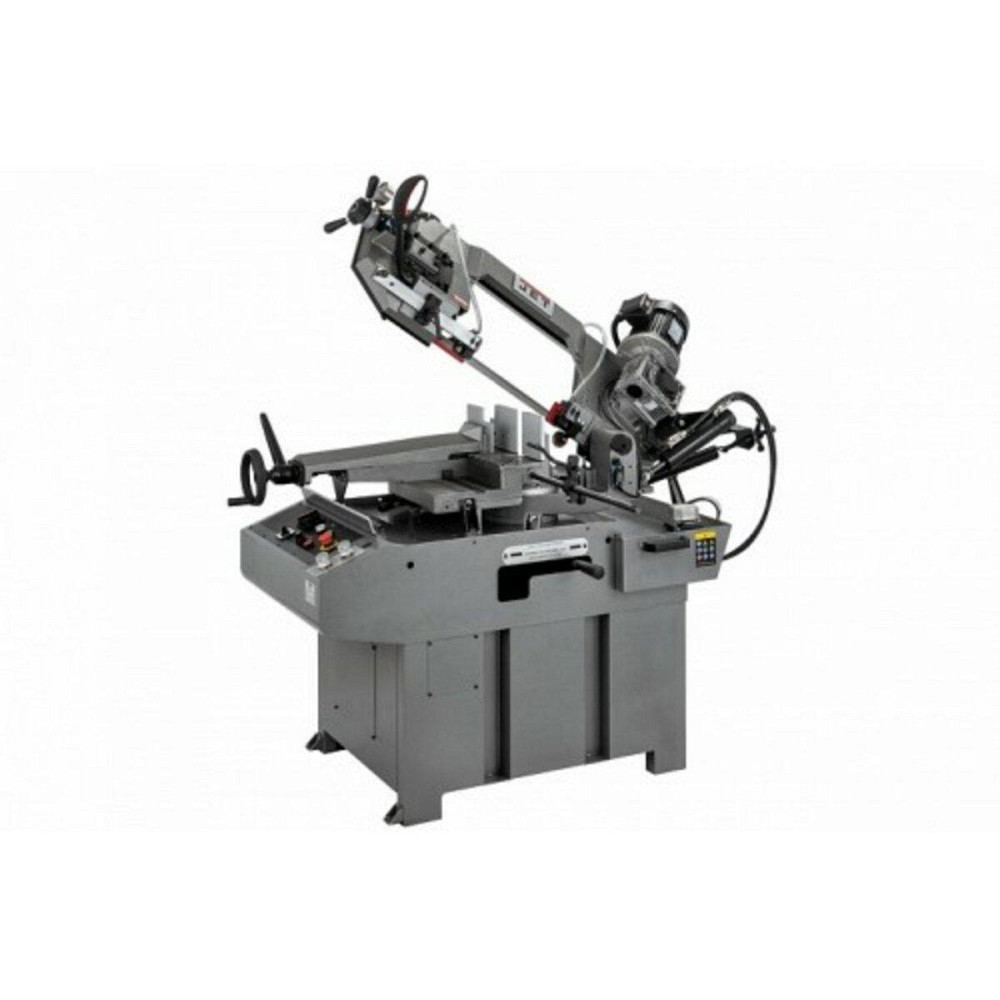

Стручевый станок по металлу JET MBS-1011DAP

Стручевый станок по металлу JET MBS-1011DAP
Рабочие параметры
Размеры ленточного полотна 27 х 0,9 х 2685 мм
Скорость движения полотна, м/мин 72, 36
Напруга, 400
Длина, мм 2000 год
Резание под углом (Диапазон поворота пристальной рамы) -45°/+60°
Ширина, мм 1390
Ширина ленточного полотна, мм 27
Высота, мм 1900
Масса, кг 319
Длина в упаковке, см 166
Ширина в упаковке, см 75
Высота в упаковке, см 111
Масса в упаковке, кг 355
Мощность двигателя, кВт 1,1
Макс. Ø обробки при 90 º Ø250 мм
Зона обробки при 90 ° Ø250 мм, □240 мм, □200х285 мм
Область обработки при + 45 ° справа Ø200 мм, □180 мм, □140x180 мм
Область обработки при - 45° влево Ø150 мм, □140 мм, □90x150 мм
Зона обработки при + 60 ° справа Ø120 мм, □95 мм, □95x110 мм
Описание
Особенности:
конструкция станка европейского типа;
работа с полотном шириной 27 мм;
широкий диапазон обработки заготовок;
система гидроразгрузки;
система подачи СОЖ;
наличие тензометра контроля силы натяжения полотна.
Модель MBS-1011DAP является ленточным станком европейского типа, рассчитанным на промышленное применение для пиления заготовок цельного сечения и профилей.
Станок оснащен поворотной пильной рамой, способной осуществлять поворот влево на 45 °, движение вправо до 60 °. Максимально допустимый диаметр заготовки для пиления под прямым углом составляет 250 мм.
При повороте консоли вправо на 450 допускается обработка деталей диаметром 200 мм, при повороте влево на тот же градус, допустимый диаметр заготовки – 150 мм. Обработка выполняет полный цикл технологических операций. Зажим губок тисков осуществляется вручную.
Лентливый станок имеет экономичный электродвигатель мощностью 1.1 кВт, который с помощью редуктора придает движению шкивки.
Две скорости движения полотна 36 м/мин и 72 м/мин, за счет изменения количества полюсов для пиления различных материалов.
Управление станком осуществляется с пульта управления. Сила натяжения ленточного полотна устанавливается вручную и определяется показаниями тензометра.
Полотно пристальной рамы станка имеет направляющую, в которой установлены подшипники и сухаарики, обеспечивающие пиление под прямым углом, предотвращая отвод полотна. Система подачи СОЖ улучшает эксплуатационные характеристики ленточного полотна. Станок MBS-1011DAP имеет устойчивую подставку. Вага верстата 310 кг.
