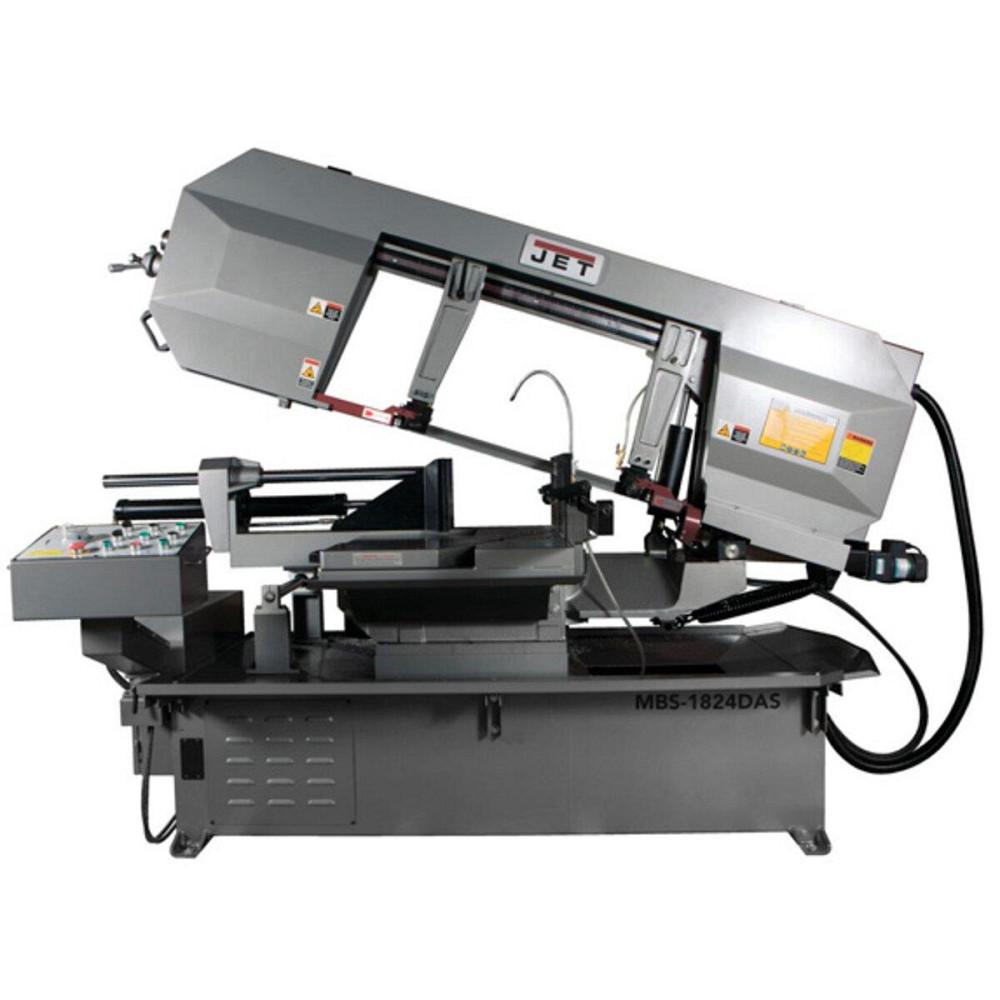

Стручевый станок по металлу JET MBS-1824VDAS

Стручевый станок по металлу JET MBS-1824VDAS
Рабочие параметры
Напруга, 400
Резание под углом (Диапазон поворота пристальной рамы) -60 ° / +60 °
Макс. Ø обробки при 90 º Ø460 мм
Мощность двигателя, кВт 3,7
Зона обробки при 90 ° Ø460 мм, □460 мм, □440 х 600 мм
Область обработки при + 45 ° справа Ø445 мм, □445 мм
Зона обработки при + 60 ° справа Ø295 мм, □295 мм
Размеры ленточного полотна 41 х 1,3 х 5330 мм
Скорость движения полотна, м/мин 26-80, плавно
Высота рабочего стола, мм 885
Объем бака СОЖ, л 55
Объем бака гидростанции 15 л
Мощность двигателя СОЖ 0,12 кВт
Мощность двигателя гидростанции 0,75 кВт
Длина, мм 2830
Ширина, мм 1140
Высота, мм 1860
Масса, кг 1320
Длина в упаковке, см 283
Ширина в упаковке, см 114
Высота в упаковке, см 186
Масса в упаковке, кг 1660
Комплектация Стручковопыльный станок JET MBS-1824DAS
Биметаллическое ленточное полотно М42 41х1,3х5330 мм, 3/4 TPI
Регулируемый конечный упор
Автоматический выключатель окончания распила
Гидравлическая система подъема-опускания пристальной рамы
Подставка с системой подвода СОЖ
Станок европейского типа
Поворот пристальной рамы вправо и влево в диапазоне от -60° до +60°
Полуавтоматическая система подъема консоли на заданную высоту (после резки)
Ширина ленточного полотна 41 мм.
Контроль натяжения полотна с помощью тензометра
Удобная панель выносная управления
Мощный двигатель предназначен для работы в режиме длительной нагрузки
Регулировка скорости движения ленточного полотна с помощью вариатора
Гидравлическая система подачи обеспечивает плавное опускание консоли пилы.
Гидравлические тиски с зажимной губкой переставляемых тисков для изменения направления угла реза
Регулируемый конечный акцент для серийных работ
Контейнер для сбора стружки
Встроенная система подвода СОЖ
Система гидравлики
Стручевопыльный станок данной модели представляет собой модельный ряд станков европейского типа, предназначенных для промышленной эксплуатации. Оснащение рассчитано на пиление металлических заготовок больших диаметров, отделка профильных заготовок большой площади сечения. Конструкция станка позволяет осуществлять поворот пристальной рамы влево и вправо на углы до 60 0 в зависимости от технологичной необходимости. Наличие гидравлики позволяет выполнять основные технологические циклы в автоматическом режиме. Пыльная рама плавно опускается и поднимается, движение консоли управляется с пульта управления. Система гидравлики обеспечивает работу гидравлических тисков, четко фиксирующих заготовку. Максимально допустимый диаметр круглых заготовок при обработке под прямым углом составляет 460 мм. Положение консоли под углом 60 0 позволяет производить отделку заготовок диаметром 295 мм. Необходимое положение заготовок для обработки достигается путем переустановки тисков.
Модель MBS-1824 DAS имеет мощный электродвигатель - 3.7 кВт, позволяющий работать в длительном режиме и при больших нагрузках. Наличие редуктора и вариатора обеспечивает плавную скорость движения ленточного полотна. мин. Сила натяжения полотна определяется с помощью тензометра. ленточным полотном шириной 41 мм.
Ленточный станок имеет две направляющие, регулирующие проход полотна, предотвращающие отвод полотна при пилении заготовок большого диаметра. Направляющие имеют подшипники, создающие необходимое позиционирование полотна под прямым углом. Очистка полотна от стружки осуществляется при помощи вращающейся корд щетки. Станок оснащен системой подачи СОЖ на направляющие и непосредственно в зону резки.
